Замена ремня двигателя Classen Sod Cutter SC18AHDCA 2019

Перед началом убедитесь, что машина выключена.

В целях безопасности отключите высоковольтный провод от свечи зажигания.

Возьмитесь за пластиковый корпус на конце провода свечи зажигания.

Решительно потяните, чтобы отсоединить провод от свечи зажигания.

Установите противооткатные упоры у вальца и заднего колеса, чтобы предотвратить движение машины.

Поверните вручную шкив лезвия медленно, чтобы лезвие максимально откатилось назад.

Используйте трещотку с головкой 1/2" для снятия девяти болтов длиной 1 дюйм, крепящих правую защитную панель:

Два болта спереди панели

Пять болтов сверху панели

Два болта сзади панели

Сдвиньте защитную панель вперёд, пока панель не освободится от чёрного рычага лезвия.

Отведите панель вбок, чтобы освободить винтовой штифт.

Снимите панель.

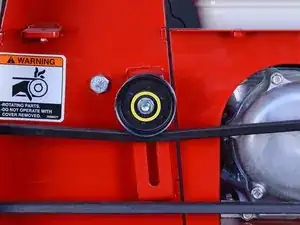

Используйте головку 9/16" и комбинированный ключ, чтобы ослабить (но не снимать) болт ролика натяжителя.

Совет при сборке: При установке запасного ремня выполните этот шаг, чтобы проверить, достаточно ли ролик натяжителя натягивает ремень.

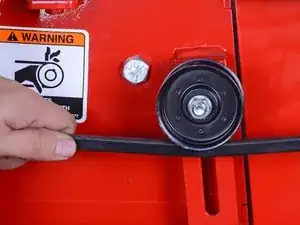

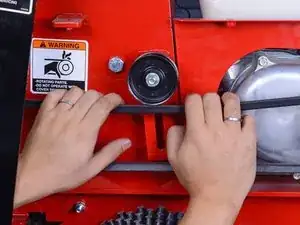

Прокрутите ремень пальцами. Если вы не можете повернуть ремень более чем на четверть оборота, натяжение ремня достаточное. Если ремень слишком свободный, опустите ролик натяжителя ниже, чтобы увеличить натяжение.

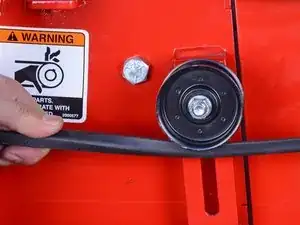

Опустите ремень двигателя вниз и снимите его с ролика натяжителя.

Поверните ремень через верх шкива.

Опустите ролик так, чтобы он не создавал натяжения ремня.

Если вы не планируете повторно использовать ремень, просто разрежьте его для снятия. Резка ремня — гораздо проще и безопаснее.

Натянутый ремень может вызвать серьёзные травмы. По возможности наденьте толстые перчатки и располагайте руки так, чтобы избежать зажима.

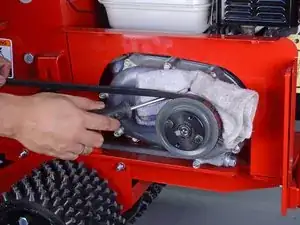

Подложите тряпку за шкив двигателя, чтобы предотвратить повреждение поверхности двигателя.

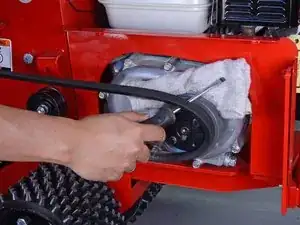

Защёлкните длинный болт или стержень отвёртки между ремнём и шкивом двигателя.

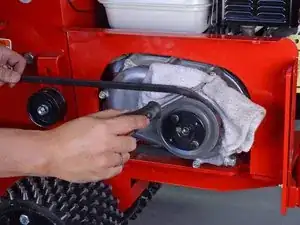

Осторожно подавая ремень вперёд, используйте стержень, чтобы сорвать ремень со шкива.

В зависимости от возраста ремня для этого может потребоваться значительное усилие.

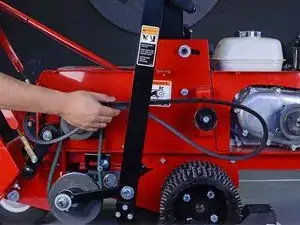

Снимите ремень двигателя.

Совет при сборке: Следующие два шага показывают, как снова надеть и натянуть запасной ремень.

Ремень может внезапно сдвинуться и вызвать серьёзные травмы при защемлении, если вы не будете осторожны. Наденьте толстые перчатки и следите за положением рук во время работы.

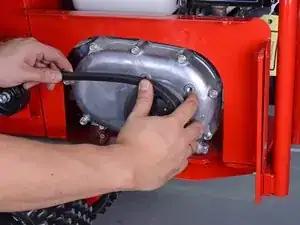

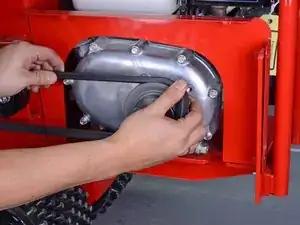

Накиньте ремень на задний шкив. С помощью пальцев выровняйте переднюю часть ремня с шкивом двигателя и постепенно втолкните ремень в канавку шкива.

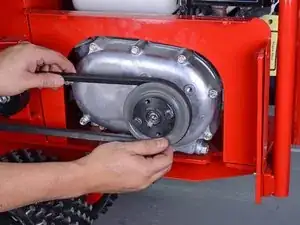

Осторожно подавайте ремень вперёд, одновременно вдавливая его в канавку шкива, пока ремень полностью не сядет в шкив.
