Замена нижней ведущей цепи Classen Sod Cutter HSC18AHD 2018

Убедитесь, что двигатель выключен и остывший на ощупь, прежде чем продолжить.

Установите противооткатные упоры у ролика и заднего колеса, чтобы предотвратить перемещение машины.

Переключите выключатель подачи бензина рядом с мотором влево в положение «выключено».

Возьмитесь за пластиковый кожух на конце провода свечи зажигания.

Резко потяните, чтобы отсоединить провод от свечи зажигания.

Используйте торцевой ключ на 1/2 дюйма, чтобы снять три болта, закрепляющие режущий нож с левой стороны машины.

Возможно, потребуется использовать гаечный ключ на 1/2 дюйма вместе с трещоткой, чтобы удерживать гайки на месте.

Используйте торцевой ключ на 1/2 дюйма, чтобы снять три болта, закрепляющие режущий нож с правой стороны машины.

Возможно, потребуется использовать гаечный ключ на 1/2 дюйма вместе с трещоткой, чтобы удерживать гайки на месте.

Выдвиньте режущий нож из-под машины, чтобы снять его.

Не касайтесь лезвия с режущей кромки.

Используйте торцевой ключ на 1/2 дюйма, чтобы выкрутить болт длиной 130 мм, закрепляющий крышку цепи.

Осторожно наклоните срезатель дерна на бок.

Используйте торцевой ключ на 9/16 дюйма, чтобы снять гайку, удерживающую крышку цепи.

Снимите крышку цепи.

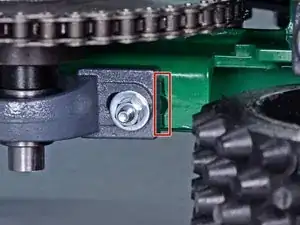

Маркером отметьте расположение каждого подшипника перед разборкой.

При сборке ориентируйтесь на эти метки, чтобы вал звездочки был прямым, а цепь — не слишком провисшей.

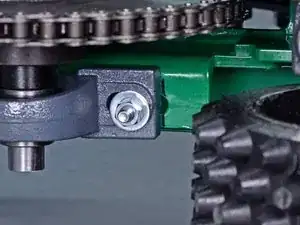

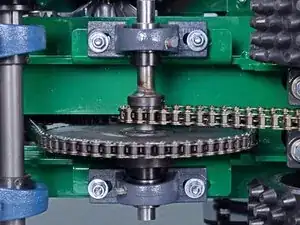

Ослабьте четыре болта на 1/2 дюйма, удерживающие подшипники вала звездочки, пока вал не сможет свободно перемещаться.

Поверните колеса, чтобы провернуть цепь, пока не станет доступна соединительная пластина (мастер-линк).

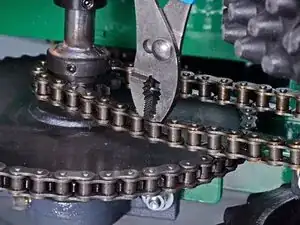

Используйте пассатижи, чтобы отщелкнуть фиксирующую пластину мастер-линка.

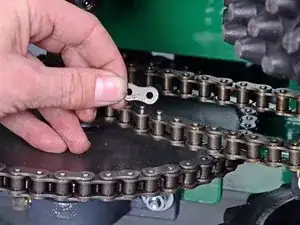

Обратите внимание на направление, в котором установлена фиксирующая пластина.

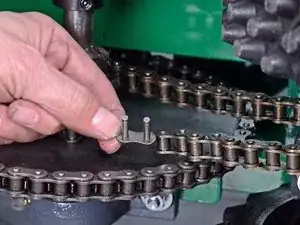

Снимите мастер-линк.

Убедитесь, что новая фиксирующая пластина мастер-линка установлена в том же направлении. Если установить наоборот, пластина может слететь во время работы.

Снимите цепь.
