Замена нижнего клинового ремня на газонокосилке Classen Sod Cutter HSC18AHD 2018

Перед началом работы убедитесь, что двигатель выключен и остыл на ощупь.

Установите противооткатные упоры (башмаки) под ролик и заднее колесо, чтобы предотвратить движение машины.

Переведите топливный клапан возле двигателя влево, в положение «выключено».

Возьмитесь за пластиковый колпачок на конце провода свечи зажигания.

Потяните его с усилием, чтобы отсоединить провод от свечи зажигания.

Используйте головку на 1/2 дюйма, чтобы открутить первые два болта крепления защитного кожуха ремня.

Используйте головку на 1/2 дюйма, чтобы открутить третий болт крепления защитного кожуха ремня.

Снимите защитный кожух ремня.

Используйте маркер, чтобы отметить высоту положения натяжного ролика на кронштейне.

Используйте головку на 9/16 дюйма, чтобы ослабить гайку, фиксирующую натяжной ролик, до тех пор пока ролик не смож свободно перемещаться вверх и вниз по кронштейну.

Вам может понадобиться использовать рожковый ключ на 3/8 дюйма вместе с трещоточным ключом, чтобы удерживать болт на месте.

Поднимите натяжной ролик, чтобы ослабить натяжение клинового ремня.

Снимите клиновой ремень.

Проверьте, правильно ли натяжной ролик натягивает ремень:

Прокрутите ремень пальцами. Если вы не можете провернуть ремень больше чем на четверть оборота, ремень достаточно натянут. Если ремень слишком свободен, опустите натяжной ролик, чтобы увеличить натяжение ремня.

Используйте головку на 3/4 дюйма, чтобы открутить болт, крепящий эксцентриковый рычаг к рычагу ножа.

Вам может понадобиться использовать рожковый ключ на 3/4 дюйма вместе с трещоточным ключом, чтобы удерживать гайку на месте.

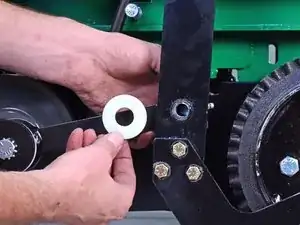

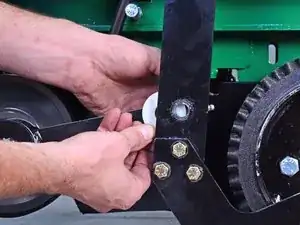

Снимите пластиковую шайбу, расположенную между эксцентриковым рычагом и рычагом ножа.

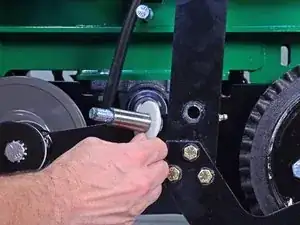

Снимите болт с частичной резьбой и пластиковую шайбу.

При сборке нанесите фиксатор резьбы на резьбу болта.

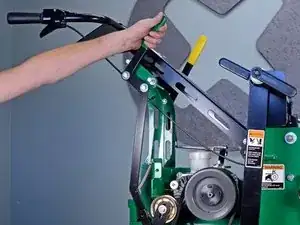

Отведите ручку привода ножа назад, чтобы выключить привод ножа и ослабить натяжение клинового ремня.

Поднимите эксцентриковый рычаг, чтобы освободить место для снятия клинового ремня.

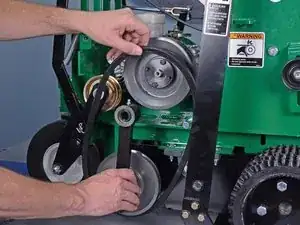

Снимите клиновой ремень.

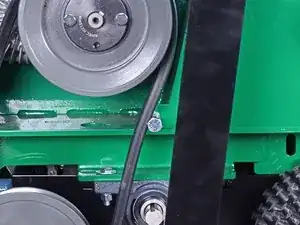

При установке нового клинового ремня убедитесь, что он расположен слева от болта, как показано на рисунке.
