Замена верхней приводной цепи Classen Sod Cutter HSC18AHD 2018

Убедитесь, что двигатель выключен и остывший на ощупь, прежде чем продолжить.

Установите упоры под колесо и заднее колесо, чтобы предотвратить движение машины.

Переключите топливный кран рядом с двигателем влево в положение «выключено».

Возьмите пластиковый кожух на конце провода высокого напряжения свечи зажигания.

Резко потяните, чтобы отсоединить провод от свечи зажигания.

Используйте головку на 1/2 дюйма, чтобы снять три болта, крепящие режущий нож с левой стороны машины.

Возможно, потребуется использовать гаечный ключ на 1/2 дюйма вместе с трещоткой, чтобы зафиксировать гайки.

Используйте головку на 1/2 дюйма, чтобы снять три болта, крепящие режущий нож с правой стороны машины.

Возможно, потребуется использовать гаечный ключ на 1/2 дюйма вместе с трещоткой, чтобы зафиксировать гайки.

Выдвиньте режущий нож из-под машины, чтобы снять его.

Не беритесь за лезвие за режущую кромку.

Используйте головку на 1/2 дюйма, чтобы снять болт длиной 130 мм, фиксирующий защиту цепи.

Осторожно переверните газонокосилку на бок.

Используйте головку на 9/16 дюйма, чтобы снять гайку, фиксирующую защиту цепи.

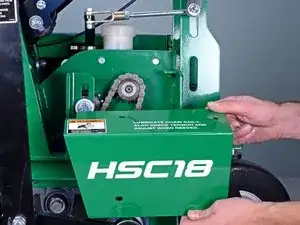

Снимите защиту цепи.

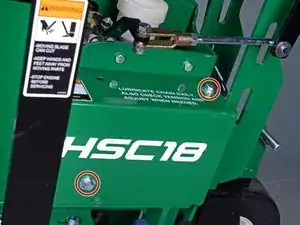

Используйте головку на 1/2 дюйма, чтобы снять два болта, крепящие верхнюю защиту цепи к раме.

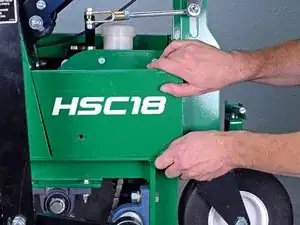

Снимите защиту цепи.

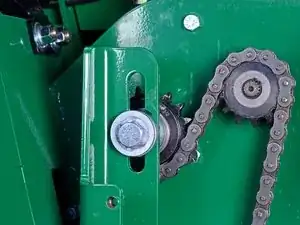

Отметьте место расположения звездочки на кронштейне ручкой.

При сборке совместите кромку шайбы с меткой, чтобы вернуть звездочку как можно ближе к исходному положению.

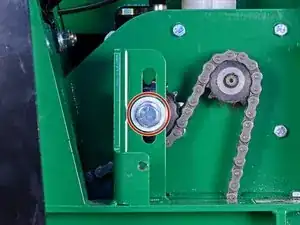

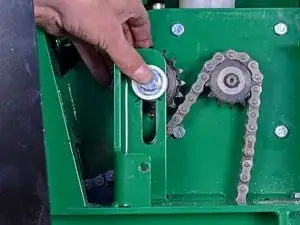

Используйте головку на 3/4 дюйма, чтобы ослабить болт, фиксирующий натяжную звездочку, пока она не начнёт свободно скользить вверх и вниз по кронштейну.

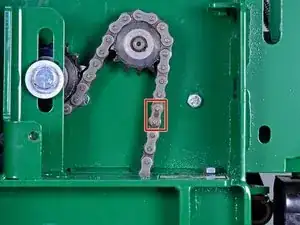

Прокатите машину, чтобы провернуть цепь до доступа к стопорному звену.

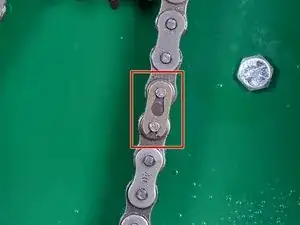

Обратите внимание, что открытый конец пластины удерживающего стопорного звена направлен вниз.

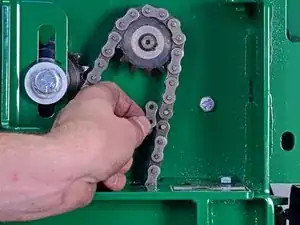

Используйте плоскогубцы, чтобы снять пластину удерживающего стопорного звена.

Установите новую цепь так, чтобы открытый конец стопорного звена был направлен в ту же сторону.

Не устанавливайте новую цепь с открытым концом стопорного звена вверх — она может сойти во время работы.

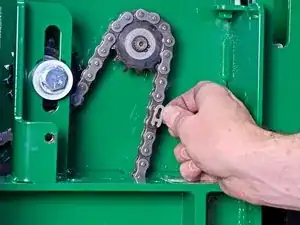

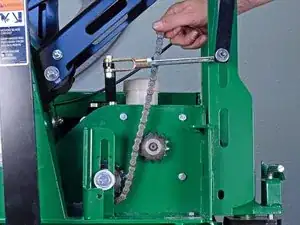

Снимите стопорное звено.

Цепь упадёт.

Снимите цепь.
