Замена эксцентрикового рычага на Classen Sod Cutter HSC18AHD

Перед продолжением убедитесь, что двигатель выключен и остыл до прикосновения.

Установите упоры под ролик и заднее колесо, чтобы предотвратить движение машины.

Переведите переключатель отсечки топлива рядом с двигателем влево, в положение «выключено».

Возьмитесь за пластиковый корпус на конце провода свечи зажигания.

Потяните с усилием, чтобы отсоединить провод от свечи зажигания.

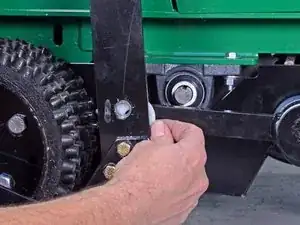

Используйте накидной ключ размером 3/4 дюйма, чтобы отвернуть два болта эксцентрикового рычага.

Возможно, потребуется использовать ключ-трубку на 3/4 дюйма вместе с ключом-удлинителем, чтобы удерживать гайки на месте.

При сборке нанесите фиксатор резьбы на болт, крепящий эксцентриковый рычаг к рычагу лезвия.

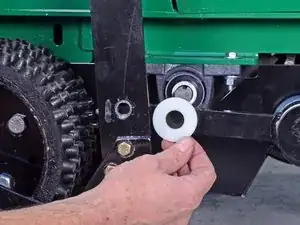

Снимите пластиковую шайбу, расположенную между эксцентриковым рычагом и рычагом лезвия.

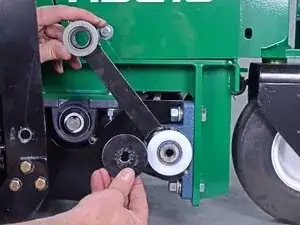

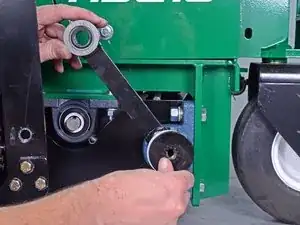

Поднимите эксцентриковый рычаг вверх, чтобы снять его с рычага лезвия.

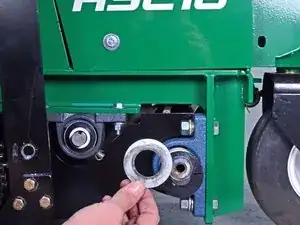

Снимите стальную шайбу с эксцентрикового вала.

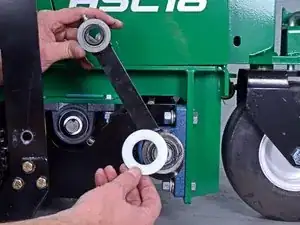

Снимите пластиковую шайбу с эксцентрикового вала.

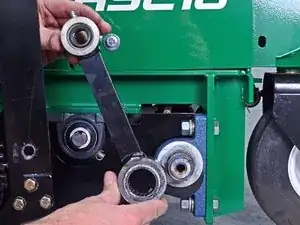

Снимите эксцентриковый рычаг и пластиковую шайбу с эксцентрикового вала.

Повторите шаги 5–10 для второго эксцентрикового рычага.

При сборке используйте масленку, чтобы закачать смазку в подшипники через два пресс-масленки на каждом эксцентриковом рычаге.
