Замена насоса мойки высокого давления Sterwins HC 150

Перед любым вмешательством в устройство убедитесь, что сетевой шнур отключён.

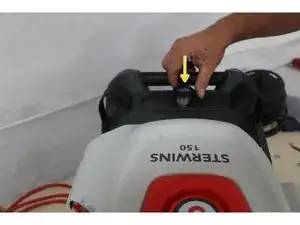

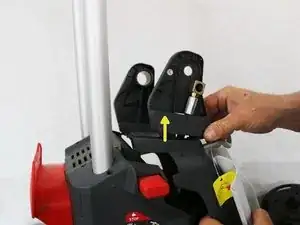

Потяните за рукоятку смотчика, обращённую к Вам, чтобы отщелкнуть её.

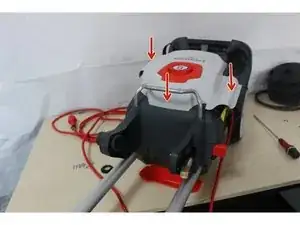

Отвинтите 2 винта крепления корпуса.

Снимите корпус.

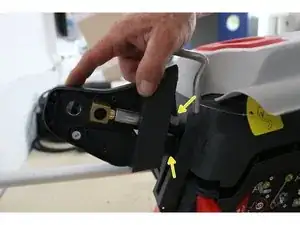

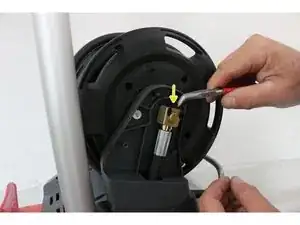

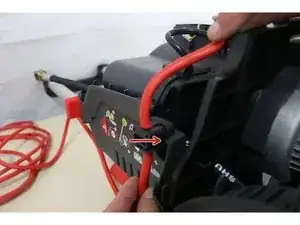

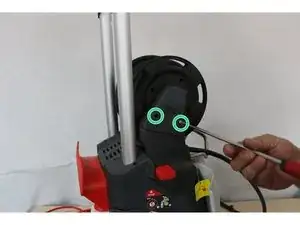

С помощью плоской отвёртки снимите зажимы, удерживающие соединитель выхода высокого давления от насоса к катушке шланга.

Потяните соединение на себя.

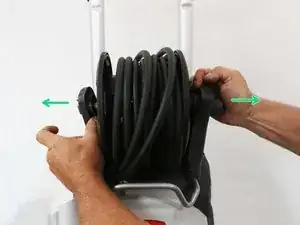

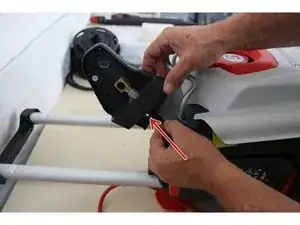

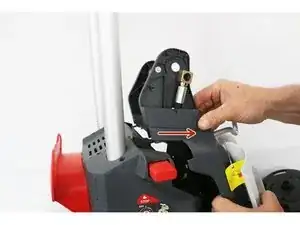

Сдвиньте 2 роликовых подшипника наружу.

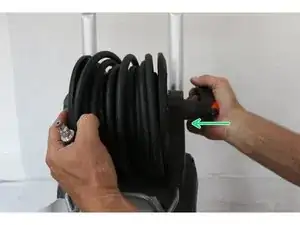

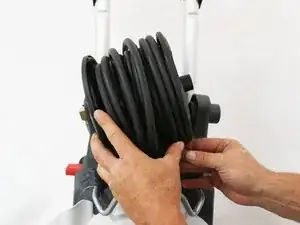

Затем снимайте смотчик по одному боку за раз.

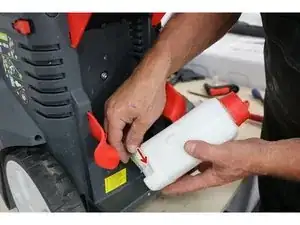

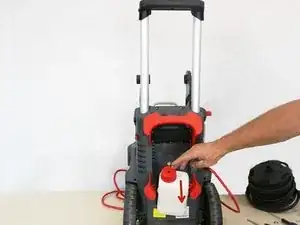

Отцепите ёмкость, потянув её на себя.

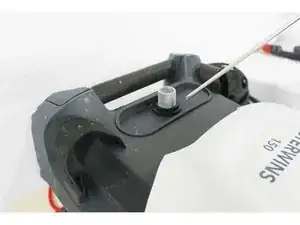

Отсоедините всасывающий шланг, потянув в направлении стрелки.

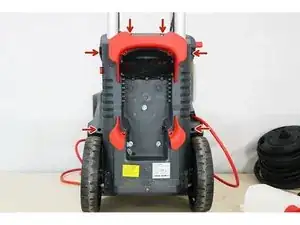

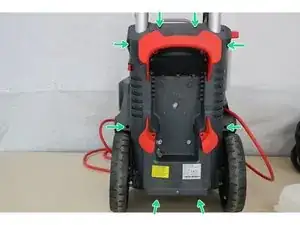

Отвинтите 6 крепёжных винтов, указанных стрелками.

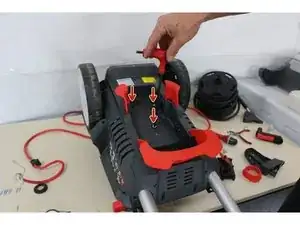

Наклоните устройство вперёд, чтобы получить доступ к последним 2 крепёжным винтам, расположенным под прибором и отмеченным стрелками.

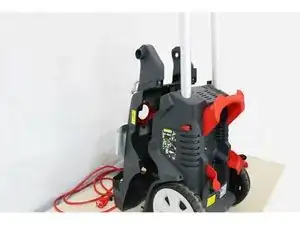

Затем положите устройство на бок и отверните пластиковую гайку с впускной трубки воды.

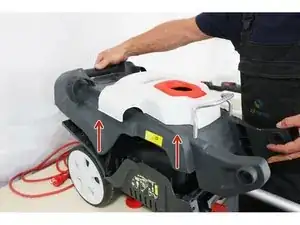

Снимите лицевую панель вверх.

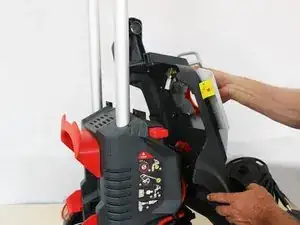

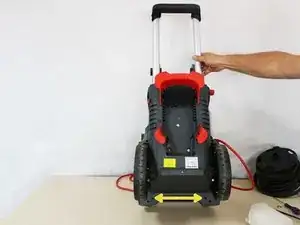

Верните устройство в вертикальное положение на колёсах.

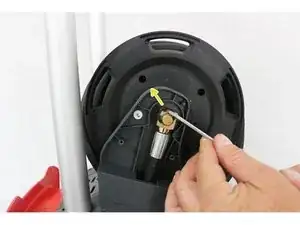

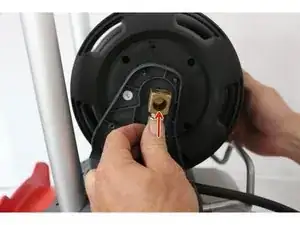

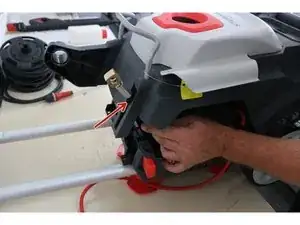

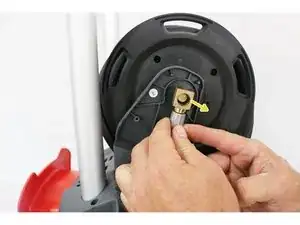

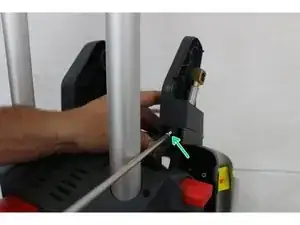

Отвинтите винт, указанный стрелкой, чтобы отделить подшипник от смотчика и извлечь выходную трубку насоса.

После снятия крепёжного винта сдвиньте подшипник в направлении, показанном стрелкой.

Затем потяните вверх, чтобы извлечь подшипник с трубки.

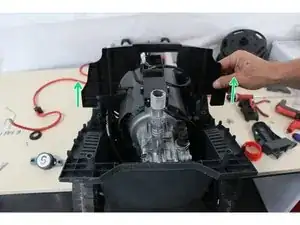

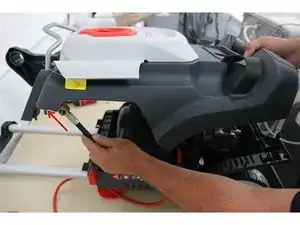

Затем снимите переднюю панель.

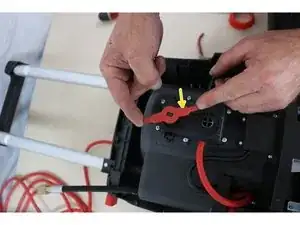

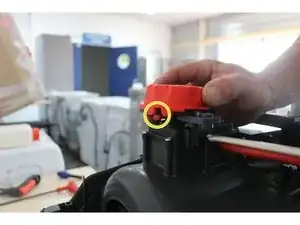

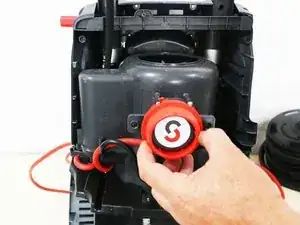

Снимите кнопку, обращённую к Вам.

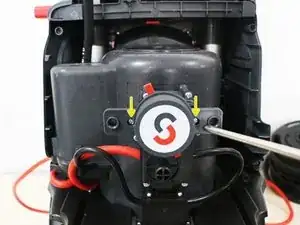

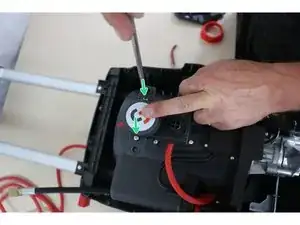

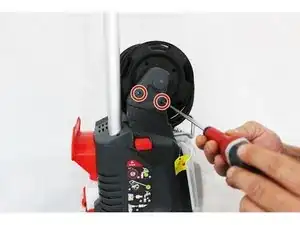

Отвинтите 2 винта, как показано, чтобы отделить крепление.

Затем отвинтите 6 винтов и снимите крышку для доступа к электрическим соединениям.

Извлеките переключатель из его корпуса.

Отсоедините красный питающий провод от выключателя Вкл/Выкл.

Отвинтите 3 крепёжных винта насоса шестигранным ключом.

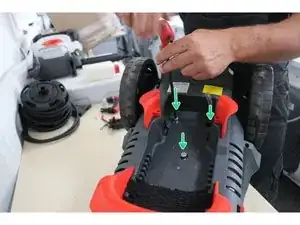

Переверните устройство, отверните 2 винта крепёжной скобы насоса.

Затем потяните его вверх.

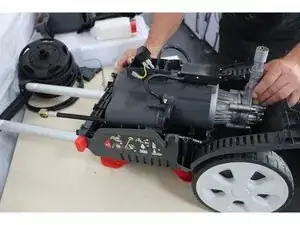

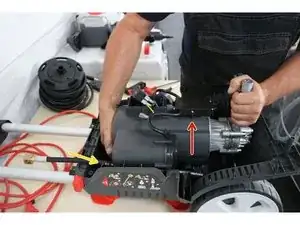

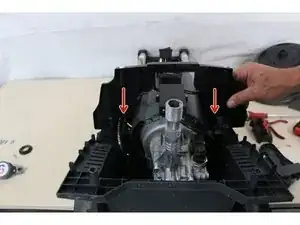

Поднимите насос вверх.

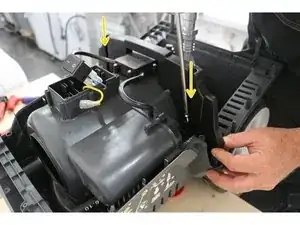

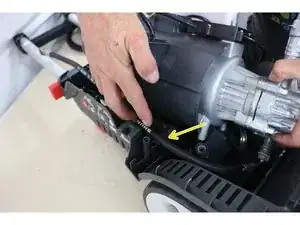

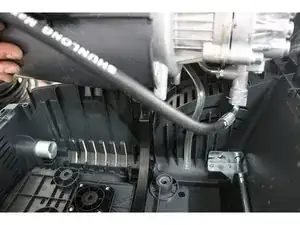

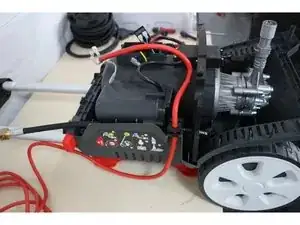

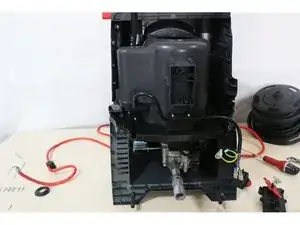

Обратите внимание на прохождение трубки высокого давления, обозначенное жёлтой стрелкой.

Обратите внимание на прохождение трубки для моющего средства, обозначенное зелёной стрелкой и кружком.

Установите всасывающую трубку резервуара для моющего средства.

Установите выходную трубку насоса.

Установите фиксирующую скобу электродвигателя насоса.

Затяните 2 винта крепления скобы.

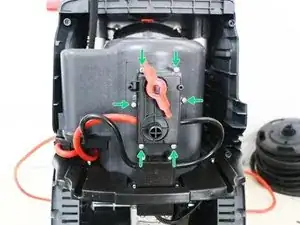

Переверните устройство на переднюю сторону, чтобы вновь закрепить 3 винта крепления электродвигателя насоса.

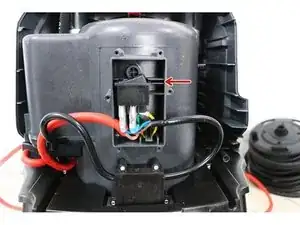

Разместите кабельный блок на корпусе, как указано красной стрелкой.

Разместите излишек кабеля, как указано жёлтой стрелкой

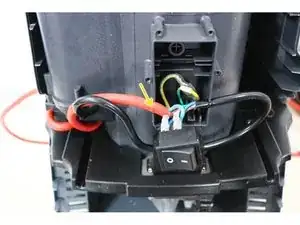

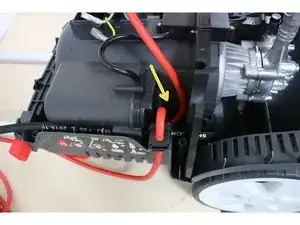

Подсоедините сетевой шнур (красный) к выключателю Вкл/Выкл, следя за тем, чтобы коричневый был с коричневым (фаза), а синий с синим (нейтраль).

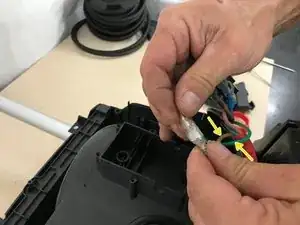

Не забудьте подключить провод заземления (жёлто/зелёный), как указано жёлтыми стрелками.

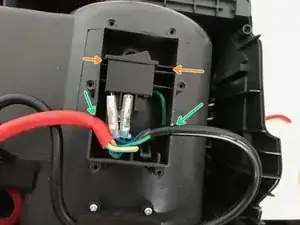

Верните выключатель в его корпус, как указано оранжевыми стрелками, а также уложите провода, как указано зелёными стрелками.

Установите пластину и затяните её 6 крепёжных винтов.

Верните на место рычаг управления.

Вставьте 2 крепёжных винта опоры кнопки.

Будьте внимательны при установке передней панели: не забудьте кнопку управления, совмещая её вырез с рычажком управления (как показано на фото).

Вставьте шланг в канал опорного подшипника барабана.

Вставьте трубку в подшипник.

Вставьте направляющую опоры в направляющую передней части.

Верните фиксирующий винт на место.

Установите переднюю панель, правильно совместив вырезы.

Навинтите пластиковую гайку трубки подачи воды.

Затяните 8 передних крепёжных винтов.

Подсоедините шланг к намотчику.

Установите фиксирующие защёлки.

Затяните 2 винта крепления кожуха

Подсоедините всасывающий шланг к контейнеру для моющего средства.

Установите контейнер на место.

Вставьте ручку в намотчик до защёлкивания.

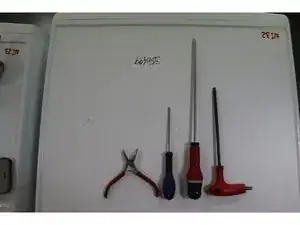

1 хомут

1 плоская отвёртка

1 крестообразная отвёртка

1 шестигранный ключ размером 6
