Замена главного выключателя моющего аппарата высокого давления Kärcher K3.68 MD

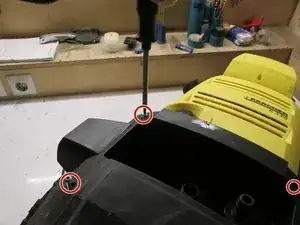

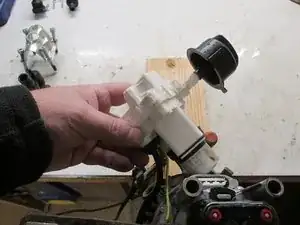

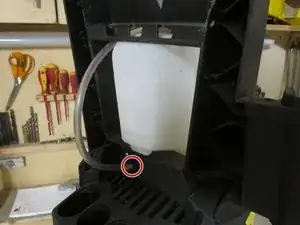

Сначала необходимо снять дозатор моющего средства: снимите шланг в отмеченном месте, слегка повернув контейнер. Для снятия рукоятки необходимо выкрутить крестовые винты в отмеченных местах, затем элемент рукоятки можно оттянуть вперед.

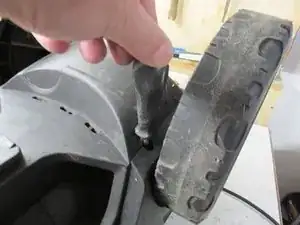

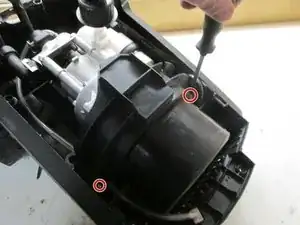

Выверните четыре отмеченных винта Torx TX16, затем снимите винты с небольшой боковой крышки. Малую крышку затем можно сдвинуть в сторону. Она закреплена с одной стороны, после чего может быть снят демпфер.

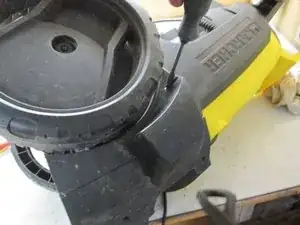

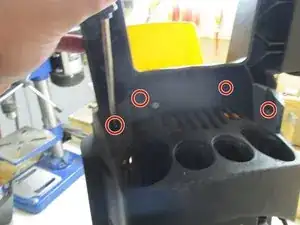

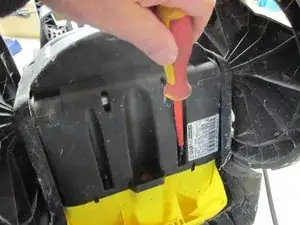

Для разборки жёлтой передней панели сзади необходимо выкрутить 6 крестовых винтов. Также есть винты внизу, посередине и сверху. Для доступа к средним винтам потребуется отвертка длиной 110 мм. Поверните устройство, и жёлтую крышку можно снять.

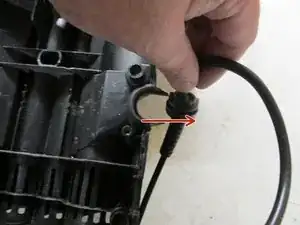

Отверните винты фланца крепления двигателя и снимите фланец, затем выведите со стороны крепления кабеля кабельный ввод, чтобы двигатель можно было свободно вынуть.

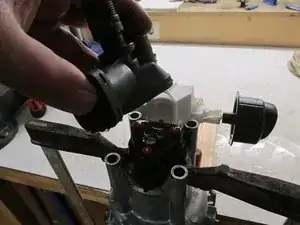

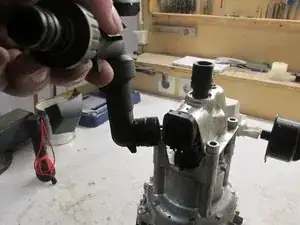

Снимите фиксаторы, чтобы удалить всасывающий патрубок и патрубок с напорной стороны, затем патрубки можно отсоединить. Патрубок с входной стороны выходит несколько туго, потребуется небольшое усилие.

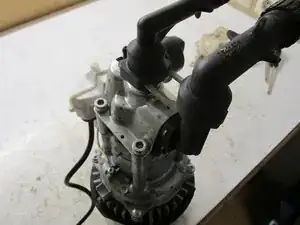

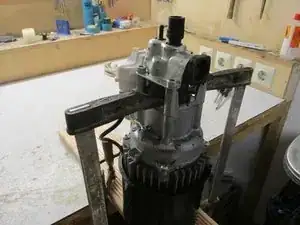

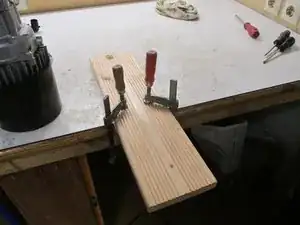

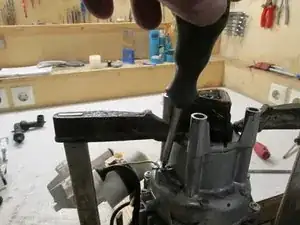

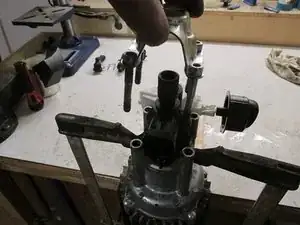

Этот шаг важен, потому что если снять верхнюю металлическую скобу без фиксации, выскочат все пружины давления в механизме регулирования, и их будет очень трудно восстановить. Я использовал два длинных зажима-скобы, чтобы удержать вместе нижнюю направляющую силового элемента.

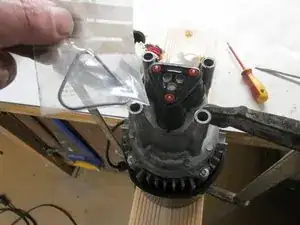

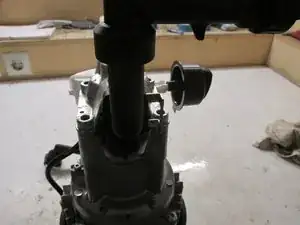

Ослабьте четыре болта с шестигранной головкой 6 мм и снимите металлическую крышку, затем осторожно снимите головку, так как между ними также находятся пружины. При необходимости в этом месте можно заменить уплотнение (90814220).

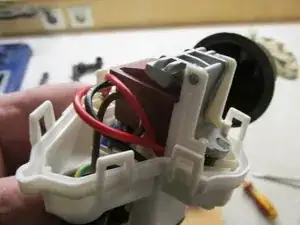

Теперь корпус электронного блока можно снять, потянув вверх. Защитный провод заземления необходимо открутить от корпуса. Электронный блок также можно разобрать, нажав на защёлки креплений и отведя кожух, как это показано внутри. Электронный блок выходит полностью и затем может быть заменён.
