Замена узла насоса TackLife GSW01A
В этом руководстве показано, как снять и заменить узел насоса в сборе для мойки высокого давления TackLife GSW01A.
Для замены узла насоса необходимо снять выходной блок с насоса. Для этого требуется демонтаж многих тугих подшипников, поэтому наличие подходящих инструментов ускорит процесс.
Следующие инструменты не обязательны, но могут помочь при разборке:
- 1 × плоскогубцы Channellock с зубчатым захватом или тиски-кусачки (Vise-Grips)
- 1 × молоток
- 1 × чистая тряпка
Шаг 1
Перед началом убедитесь, что двигатель выключен и остывший на ощупь.
В целях безопасности НЕ производите регулировки оборудования, не отключив сначала свечу зажигания.

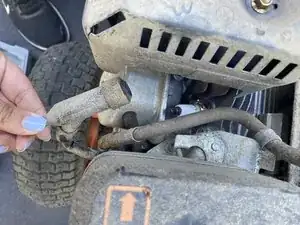

Отключите свечу зажигания, взявшись за неё и потянув наружу.
Шаг 2

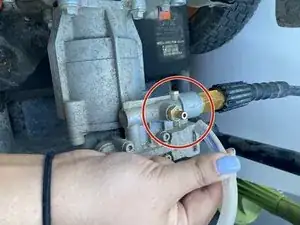

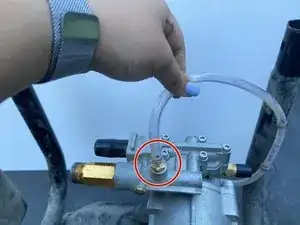

Отсоедините сифонную трубку от соединителя.
Снизьте давление в насосе, выжав курок, при этом контролируйте направление его окончания.

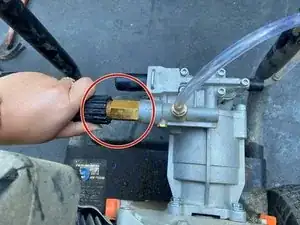

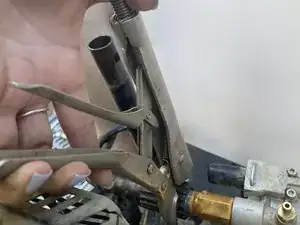

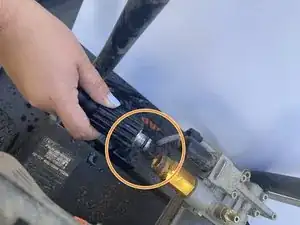

Попробуйте повернуть шланг высокого давления вручную, чтобы снять его. Если он слишком тугой, используйте тиски-кусачки или плоскогубцы Channellock на захвате, чтобы ослабить и снять шланг. Держите захват уверенно, чтобы не сорвать рукоятку.
Шаг 3

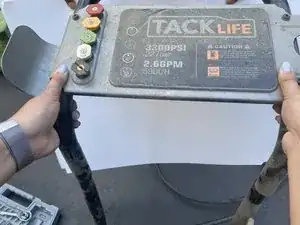

ПОЖЕЛАНИЮ: Снимите рукоять для удобства использования инструментов и доступа рукой.

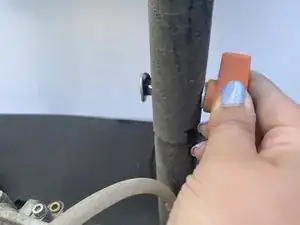

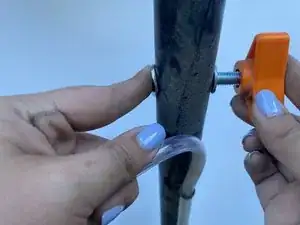

Чтобы снять рукоять, открутите оранжевые треугольные ручки с обеих сторон. Удерживая обе стороны крепко, оттяните рукоять от мойки высокого давления.
Шаг 4

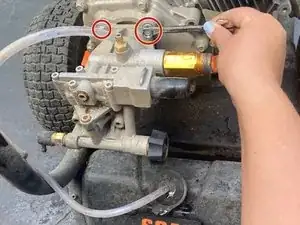

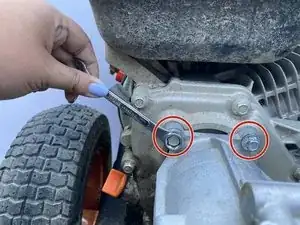

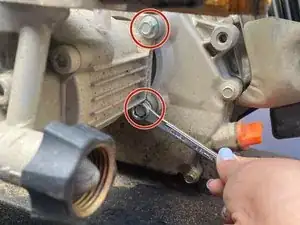

Снимите 4 крепёжных болта. (M8×20)
Используйте рожковый или накидной ключ, чтобы ослабить болты. Для гаечного ключа места недостаточно.
Осторожно постукивайте молотком, удерживая ключ на болте другой рукой, чтобы ослабить болты.
Будьте внимательны, чтобы не сорвать головки болтов.
Шаг 5

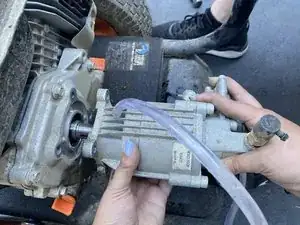

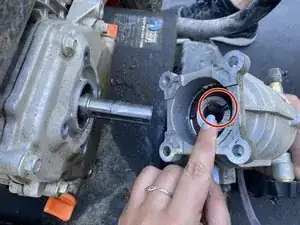

Снимите существующий насос с вала двигателя.
Извлеките шпонку из паза внутри насоса, если она не находится в пазе вала двигателя.
Шаг 6

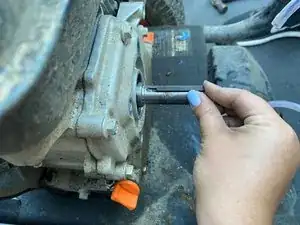

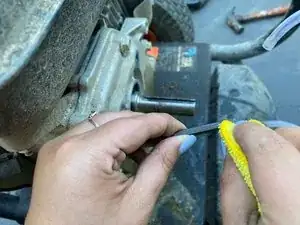

Очистите и смажьте вал двигателя и шпонку.
Грязь и абразив на вале могут со временем повредить насос.
Шаг 7
Установите шпонку в правильное положение и удерживайте её, пока сдвигаете насос на вал двигателя.
Совместите паз внутри насоса со шпонкой и наденьте насос на вал двигателя.
Если шпонка установлена неправильно, это может привести к повреждению насоса или вала двигателя.
Шаг 8

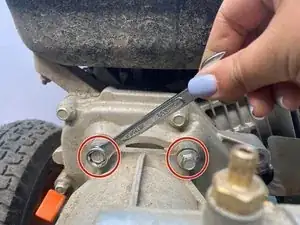

Переустановите 4 крепёжных болта.
Поверните насос так, чтобы подводы шлангов располагались правильно, и отверстия для болтов совпадали с отверстиями на двигателе.
Шаг 9
Подсоедините шланги обратно.
При необходимости переустановите рукоять, снятую на шаге 3 (ПОЖЕЛАНИЮ).
Шаг 10
Закрутите оранжевые треугольные ручки обратно.

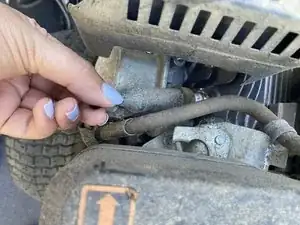

Подсоедините свечу зажигания.
Проверьте, что все соединения надежно затянуты перед запуском мойки высокого давления.
Заключение
Для сборки устройства снова следуйте этим инструкциям в обратном порядке.
