Замена задней камеры Samsung Galaxy Tab Pro 8.4

Начните с отделения задней панели от сборки стекла экрана с помощью пластикового инструмента для вскрытия.

Вставьте пластиковый инструмент между краем стекла экрана и металлической рамкой вокруг устройства.

Продолжайте по периметру всего устройства, пока задняя панель полностью не отделится от экрана.

Удалите четыре винта Phillips #000 длиной 2.5 мм.

Осторожно потяните вверх пластиковую крышку с красным, синим и черным проводами, которая соединяет батарею с материнской платой.

Батарея должна быть полностью отключена — теперь можно установить новую.

Снимите все защёлки, прикреплённые к материнской плате, пальцами или нейлоновым медиатором.

Требуется удалить четыре винта с крестообразной головкой (2.5 мм):

Два на порт зарядки — это небольшой металлический элемент в нижней части устройства.

Один винт прикрыт маленькой зелёной лентой. Ленту необходимо отодрать, чтобы получить доступ к скрытому под ней винту.

Последний винт находится в динамике в правом нижнем углу устройства. После удаления винта динамик также необходимо снять.

Существует небольшой провод, который соединяет материнскую плату с нижним правым углом корпуса.

Осторожно потяните конец провода, который крепит материнскую плату к устройству, пока провод не отсоединится.

После отсоединения шнура материнскую плату можно вынуть из планшета, просто подняв её вверх из корпуса.

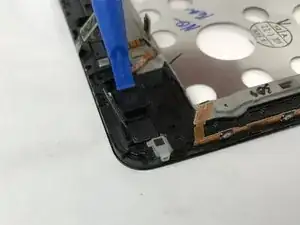

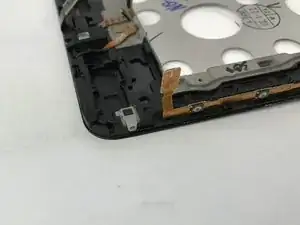

После извлечения материнской платы используйте пластиковый инструмент для вскрытия, чтобы аккуратно вытолкнуть камеру из её посадочного места.

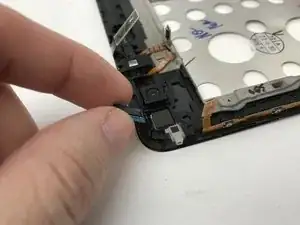

Используя пальцы, осторожно извлеките камеру из её посадочного места.
