Замена дигитайзера (экрана) Samsung Galaxy Tab E 9.6 Wi‑Fi
Для замены разбитого экрана этого планшета необходимо убедиться, что у вас есть все нужные инструменты. Для этой работы потребуется инструмент для вскрытия iFixit и медиаторы. Собрав все инструменты, поместите их и планшет на твёрдую поверхность, например стол. Затем вставьте инструмент для вскрытия в один из боков планшета и продвигайте его по периметру корпуса. По мере продвижения размещайте медиаторы в каждом углу. Теперь экран готов к снятию. Возьмите новый экран и снимите защитную плёнку. Очистите поверхность планшета влажной салфеткой и установите новый экран. После сборки плотно прижмите новый экран, чтобы убедиться в правильном положении. В этот момент планшет должен работать.
Шаг 1

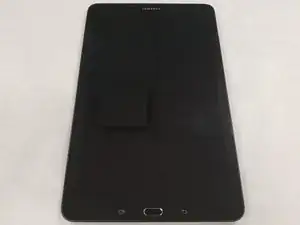

Поместите планшет на ровную поверхность.

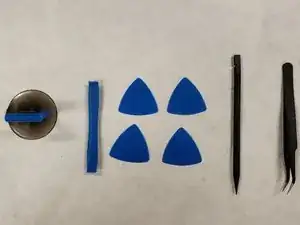

Подготовьте необходимые инструменты: инструмент для вскрытия iFixit, медиаторы iFixit, точные пинцеты, присоску и лопатку.
Шаг 2

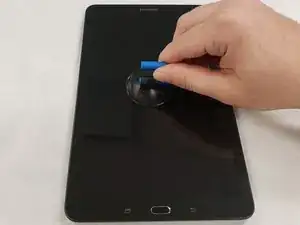

Прикрепите присоску в центре экрана. Плотно нажмите её вниз.
Это поможет приподнимать экран, когда края ослабнут.
Шаг 3

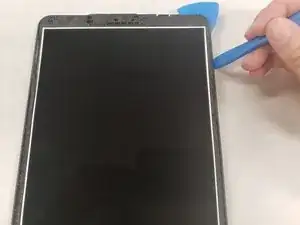

Возьмите инструмент для вскрытия iFixit и заострённым концом подденьте угол экрана. Подденьте вверх, приподнимая угол экрана.
Шаг 4
Вставьте медиатор iFixit между приподнятым углом и корпусом, чтобы экран не вернулся на место.
Шаг 5

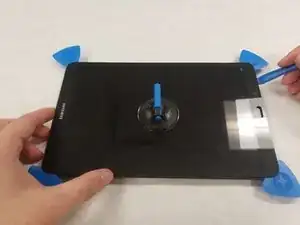

Продолжайте по периметру экрана, пока во всех оставшихся углах не окажутся медиаторы.
Будьте осторожны при отслаивании двустороннего скотча, поднимая экран, чтобы не повредить его.
Шаг 6

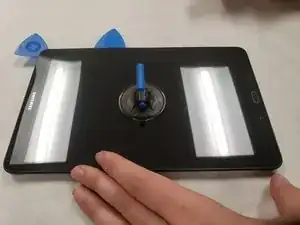

Возьмите присоску и аккуратно приподнимите экран в направлении верхней части планшета.
При подъёме экрана следите, чтобы не повредить шлейф в верхней части планшета.
Шаг 7
Положите снятый экран, всё ещё подключённый шлейфом, на стол лицевой стороной вниз.
Шаг 8

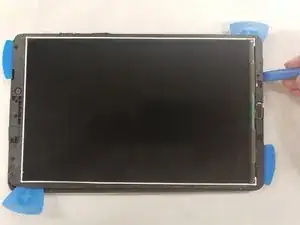

Возьмите инструмент для вскрытия iFixit и заострённым концом подденьте угол корпуса, поддев вверх.
Вставьте медиатор iFixit между корпусом и LCD-узлом.
Шаг 9
Продолжайте по внешнему краю корпуса, пока в каждом углу не окажется медиатор iFixit.
Шаг 10

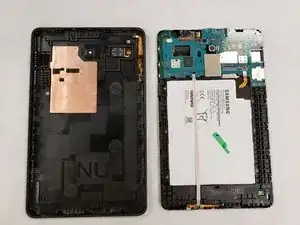

Снимите LCD-узел с корпуса и положите его экраном вниз на стол.
Шаг 11

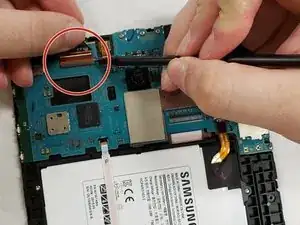

Найдите разъём шлейфа на задней стороне LCD-узла.
Используйте лопатку, чтобы поддеть язычок разъёма вверх.
Аккуратно потяните шлейф, чтобы извлечь его из разъёма.
Шаг 12

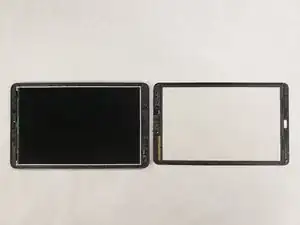

После отсоединения шлейфа снимите экран с материнской платы и отложите его в сторону.
Заключение
Для сборки устройства выполните эти действия в обратном порядке.
Перевод руководства с ifixit.com
