Замена батареи Samsung Galaxy Tab Pro 10.1
В этом руководстве показано, как заменить батарею в Samsung Galaxy Tab Pro 10.1. Сначала необходимо снять заднюю панель устройства, чтобы получить доступ к внутренней части, где расположена батарея. Затем будут описаны шаги по удалению батареи для замены.
Шаг 1
Будьте осторожны, передняя панель соединена с чувствительными проводами, которые могут сломаться при слишком сильном давлении.
Вставьте пластиковый инструмент для открытия в зазор между экраном и боковой частью планшета.
Пройдитесь пластиковым инструментом по всему зазору.

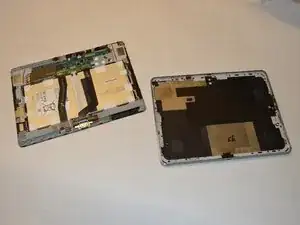

Отложите отделенные переднюю и заднюю панели устройства в сторону.
Шаг 2

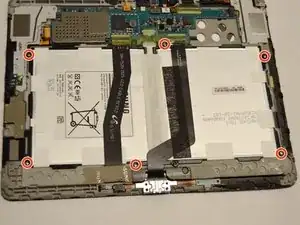

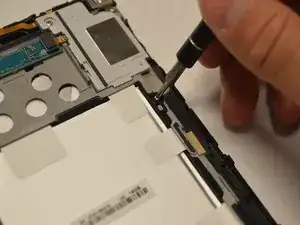

Удалите шесть винтов Philips #00 длиной 4 мм, которые удерживают батарею на месте.
Шаг 3

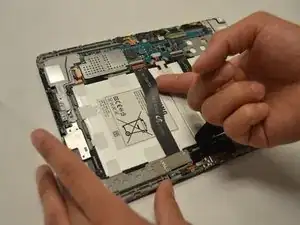

Удалите ленту, проходящую вдоль батареи.

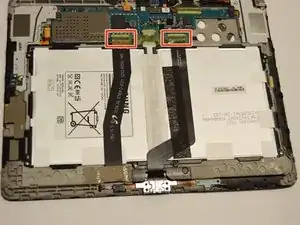

Приподнимите фиксирующие защелки разъемов ZIF с каждой стороны разъема батареи.

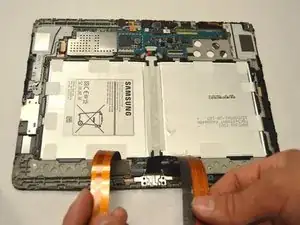

Снимите два шлейфа, которые лежат поперек ширины батареи и подключены к материной плате. Поместите палец под шлейф и осторожно поднимите его вверх и отключите.
Шаг 4

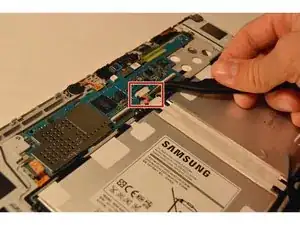

С помощью пинцета удалите центральный 6-контактный разъем питания, который подключен к краю материной платы от центра батареи. Чтобы отключить его, потяните его вверх вдали от материной платы.

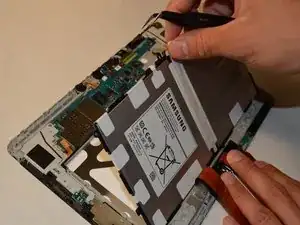

Отсоедините батарею, осторожно приподняв ее из панели.
Заключение
Для сборки устройства выполните данные инструкции в обратном порядке.
