Замена аудиоразъёма Samsung Galaxy Tab E 8.0

Используйте инструмент iFixit Opening Tool, чтобы поддеть заднюю крышку, проводя инструмент по периметру экрана.

Перед снятием задней крышки убедитесь, что устройство выключено и карта памяти извлечена.

Используйте пинцет, чтобы приподнять защёлку, соединяющую заднюю камеру с материнской платой.

Снимите заднюю камеру с материнской платы, осторожно поддев её рукой.

Используйте пинцет, чтобы приподнять защёлку, соединяющую фронтальную камеру с материнской платой.

Снимите фронтальную камеру с материнской платы, поддев её пинцетом.

Используйте пинцет, чтобы перевернуть защёлку внизу ленты, которая проходит над аккумулятором.

Освободите ленту из защёлки, приподняв ленту рукой.

Используйте пинцет, чтобы перевернуть защёлку, соединяющую верхнюю часть ленты с материнской платой.

Поднимите верхний конец ленты рукой и полностью удалите ленту из устройства.

Используйте пинцет, чтобы перевернуть защёлку разъёма.

Поднимите разъём с материнской платы.

Этот разъём не снимается полностью, а только отключается от материнской платы.

Используйте пинцет, чтобы перевернуть защёлку синего разъёма на материнской плате.

Поднимите разъём с материнской платы.

Эта защёлка может отсоединиться от устройства, но ей нужно лишь отключиться от материнской платы.

Убедитесь, что синяя плоская шлейф‑лента не оказалась под материнской платой при сборке.

Используйте пинцет, чтобы перевернуть защёлку разъёма, идущего от аккумулятора к материнской плате.

Поднимите разъём с материнской платы.

Эта защёлка может отсоединиться от устройства, но ей нужно лишь отключиться от материнской платы.

Используйте отвёртку JIS #00, чтобы выкрутить шесть винтов длиной 4.5 мм в верхней части материнской платы.

Поднимите материнскую плату рукой, чтобы отсоединить её от устройства.

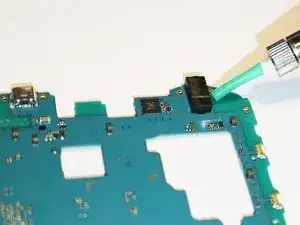

Используйте паяльный инструмент, чтобы снять аудиоразъём.
