Замена материнской платы Samsung Galaxy Tab Pro 8.4

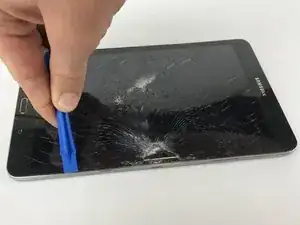

Начните с отделения задней панели от сборки стекла экрана, используя пластиковый инструмент для вскрытия.

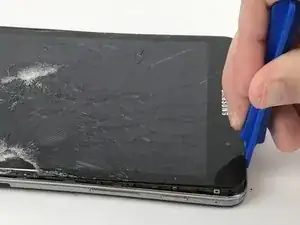

Вставьте пластиковый инструмент для вскрытия между краем стеклянного экрана и металлической рамкой вокруг устройства.

Продолжайте по всему периметру устройства, пока задняя панель полностью не отделится от экрана.

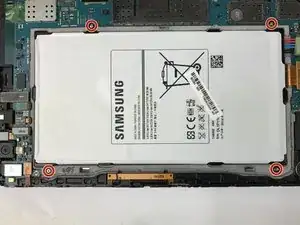

Удалите четыре винта Phillips #000 длиной 2,5 мм.

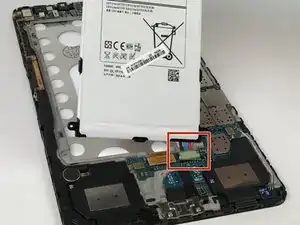

Осторожно подтяните пластиковую язычок с красным, синим и чёрным проводами, которая соединяет аккумулятор с материнской платой.

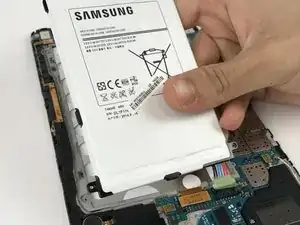

Аккумулятор должен быть полностью отключён — теперь можно установить новый.

Снимите все защёлки, прикреплённые к материнской плате, пальцами или нейлоновой лопаткой.

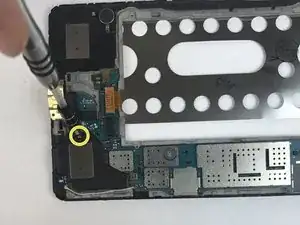

Необходимо удалить четыре винта с крестообразной шлицем (2,5 мм):

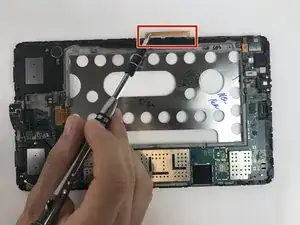

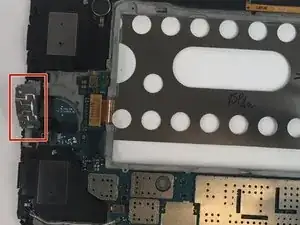

Два на разъёме зарядки — это маленькая металлическая деталь в нижней части устройства.

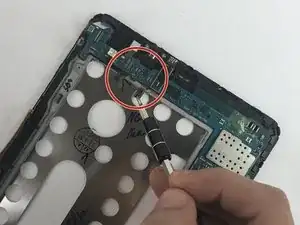

Один винт закрыт маленькой зелёной лентой. Ленту нужно аккуратно отодрать, прежде чем удалять винт, находящийся под ней.

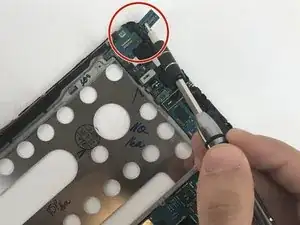

Последний винт находится в динамике в правом нижнем углу устройства. После удаления винта динамик тоже необходимо снять.

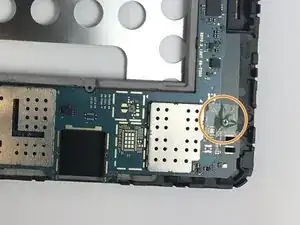

К материнской плате в правом нижнем углу идёт небольшой провод.

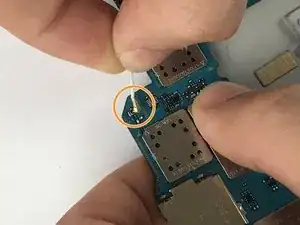

Осторожно потяните за конец провода, который крепит материнскую плату к устройству, пока провод не отсоединится.

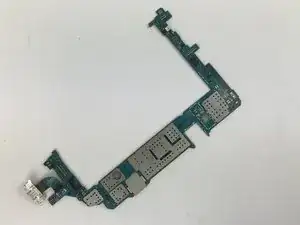

После отсоединения шнура материнскую плату можно извлечь из планшета, просто поддев и подняв её из устройства.
