Замена разъёма зарядки Samsung Galaxy Tab E 8.0

Используйте инструмент для вскрытия iFixit, чтобы отдёрнуть заднюю крышку, передвигая инструмент по периметру экрана.

Убедитесь, что устройство выключено и SD‑карта вынута перед снятием задней крышки.

Используйте пинцет, чтобы поднять защёлку, соединяющую заднюю камеру с платой.

Снимите заднюю камеру с платы вручную.

Используйте пинцет, чтобы поднять защёлку, соединяющую фронтальную камеру с платой.

Снимите фронтальную камеру с платы, поддём её пинцетом.

Используйте пинцет, чтобы перевернуть защёлку внизу шлейфа, который проходит над аккумулятором.

Освободите шлейф из защёлки, приподняв шлейф рукой.

Используйте пинцет, чтобы перевернуть защёлку, соединяющую верхнюю часть шлейфа с платой.

Поднимите верхний конец шлейфа рукой и полностью снимите шлейф с устройства.

Используйте пинцет, чтобы перевернуть защёлку разъёма.

Поднимите разъём с платы.

Этот разъём не снимается полностью, он отсоединяется от платы.

Используйте пинцет, чтобы перевернуть защёлку синего разъёма на плате.

Поднимите разъём с платы.

Эта защёлка может отрываться от устройства, но требуется лишь отсоединение от платы.

Убедитесь, что синий шлейф не оказался под платой при обратной сборке.

Используйте пинцет, чтобы перевернуть защёлку разъёма, идущего от аккумулятора к плате.

Поднимите разъём с платы.

Эта защёлка может отрываться от устройства, но требуется лишь отсоединение от платы.

Используйте отвёртку JIS #00, чтобы выкрутить шесть винтов длиной 4,5 мм в верхней части платы.

Поднимите плату рукой, чтобы отстегнуть её от устройства.

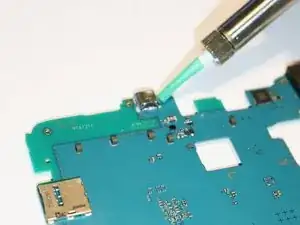

Используйте паяльный инструмент, чтобы выпаять разъём зарядки.
