Замена задней камеры Nexus 7 (2-го поколения)

Выключите устройство.

Используйте пластиковый инструмент для вскрытия, чтобы разведать зазоры по бокам устройства. Подденьте корпус по одному краю за раз. В некоторых случаях удобнее использовать ноготь. Корпус поднимается довольно высоко относительно стекла.

Не поддёргивайте вблизи разъёма USB у основания устройства — вы можете треснуть заднюю панель.

Проведите пальцами вдоль шва между корпусом и задней крышкой. Используйте пластиковый инструмент и пальцы, чтобы отделить края до тех пор, пока корпус и задняя крышка полностью не разойдутся.

Будьте осторожны возле углов. Корпус устройства может быть хрупким.

Подденьте пластиковым инструментом край разъёма аккумулятора и аккуратно приподнимите его, чтобы отключить.

Используйте плоский конец лопатки или ноготь, чтобы откинуть прозрачную защитную крышку ZIF-разъёма ленточного кабеля.

Плоским концом лопатки или ногтем откиньте тонкую часть разъёма (белую часть, с противоположной стороны от места вставки кабеля), чтобы освободить кабель из гнезда.

НЕ ПОДДЕГАЙТЕ разъём со стороны, где вставляется кабель — вы можете оторвать весь разъём от платы.

Вытащите кабель из ZIF-разъёма.

Больше информации о том, как отключать ZIF-разъёмы, смотрите в руководстве Распознавание и отключение кабельных разъёмов.

Отогните защитную фольгу сверху платы, чтобы открыть оранжевый ленточный разъём.

Теперь ленточные разъёмы должны быть полностью видны, пластиковые язычки обнажены.

Пинцетом отогните серебристую защитную фольгу над оранжевым ленточным разъёмом.

Пластиковым инструментом подденьте под оранжевый разъём и аккуратно приподнимите. Он легко выйдет из посадочного места.

После отключения двух основных ленточных кабелей отогните их и удерживайте пальцами или зафиксируйте пинцетом либо лёгким предметом, чтобы они не мешали.

Отвинтите четыре серебристых винта Phillips #0 длиной 3 мм вокруг отсека аккумулятора с помощью отвертки #0 Phillips.

Извлеките аккумулятор, нажав у основания батареи и поднимая её вверх.

Пинцетом снимите наклейку-пломбу с центрального винта, ближайшего к аккумулятору.

Храните пломбу в чистом месте, где она не потеряет клейкость.

Пинцетом или аккуратно пальцами отключите динамик от его разъёма на плате, потянув строго в сторону.

Не тяните вверх — это может деформировать или повредить разъём.

Плоским концом лопатки или ногтем аккуратно откиньте запорный язычок ZIF-разъёма ленточного кабеля.

Больше информации о том, как отключать ZIF-разъёмы, смотрите в руководстве Распознавание и отключение кабельных разъёмов.

Отверткой Philips #0 удалите три чёрных винта длиной 2 мм, удерживающие внутренний край материнской платы.

Отверткой Philips #0 удалите пять серебристых винтов длиной 3 мм, удерживающих внешний край материнской платы.

Осторожно приподнимите плату за край и извлеките её из корпуса планшета.

Камера может быть подключена к плате и уйти вместе с ней, а может остаться в гнезде на корпусе. В последнем случае, как показано, используйте пинцет, чтобы поддеть и вынуть камеру из посадочного места.

После снятия платы станет виден верхний динамик, который ранее был прижат. Если вы собираетесь заменить верхний динамик, теперь вы можете просто взять его и вынуть из устройства.

Переверните материнскую плату.

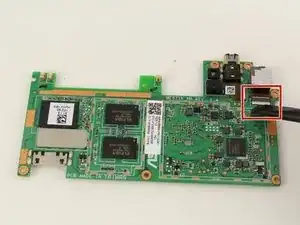

Используя чёрную нейлоновую лопатку, приподнимите фиксирующий язычок ZIF-разъёма камеры.

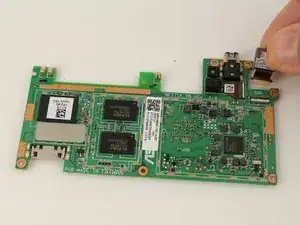

Снимите заднюю камеру с материнской платы.
