Замена материнской платы Nexus 7 второго поколения

Выключите устройство.

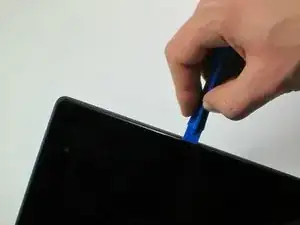

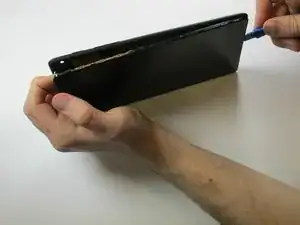

Вставьте пластиковую отвёртку в зазоры по боковым сторонам устройства. Осторожно отгибайте каждую сторону по очереди. В некоторых случаях лучше использовать ноготь. Корпус поднимается достаточно высоко до стекла.

Не отгибайте корпус рядом с USB-портом в нижней части устройства, чтобы не треснул задний корпус.

Заведите пальцы в зазор между корпусом устройства и задней крышкой. Пользуясь пластиковой отвёрткой и пальцами, отсоедините все стороны, пока устройство и задняя крышка полностью не разойдутся.

Будьте осторожны в углах. Корпус устройства хрупкий.

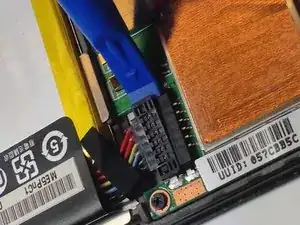

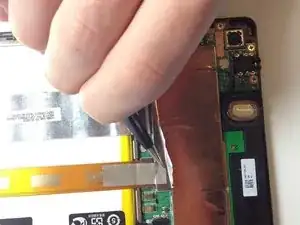

Вставьте пластиковую отвёртку под боковой край разъёма соединителя батареи и аккуратно поднимите его вверх, чтобы отключить.

Используйте плоский конец лопатки или ноготь, чтобы поднять прозрачную защитную защёлку разъёма ZIF ленточного кабеля.

Плоским концом лопатки или ногтем поднимите тонкую часть разъёма (белую часть, противоположную стороне, куда вставляется кабель), чтобы освободить кабель из разъёма.

НЕ поддевайте разъём с той стороны, куда вставляется кабель, иначе можно отломить весь разъём от материнской платы.

Выдвиньте кабель из разъёма ZIF.

Дополнительную информацию о том, как отключать разъёмы ZIF, см. в руководстве Распознавание и отключение кабельных разъёмов.

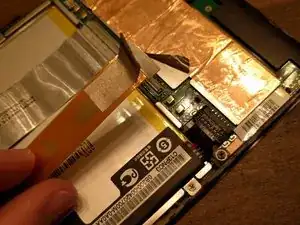

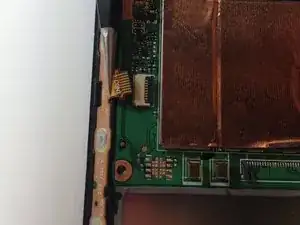

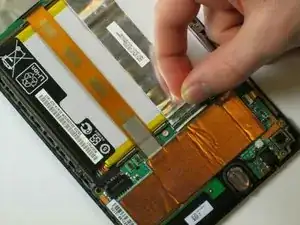

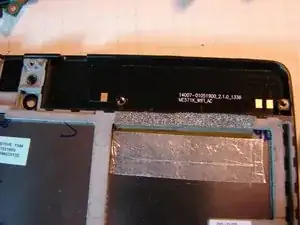

Отклейте защитную фольгу с верхней части материнской платы, чтобы открыть оранжевый ленточный разъём.

Теперь ленточные соединения должны быть полностью видны, а пластиковые фиксаторы открыты.

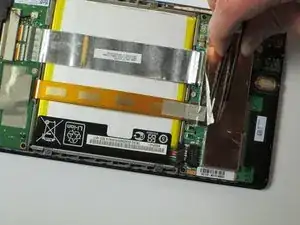

Пинцетом отогните серебристую защитную фольгу над оранжевым ленточным разъёмом.

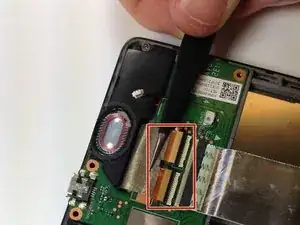

Пластиковой отвёрткой подденьте оранжевый ленточный разъём снизу. Он легко выскочит из посадочного места.

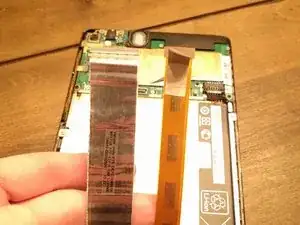

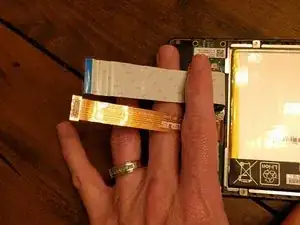

Теперь, когда два основных ленточных кабеля отключены, сложите их и удерживайте пальцами, либо положите пинцет или лёгкий предмет на кабели, чтобы зафиксировать их на месте.

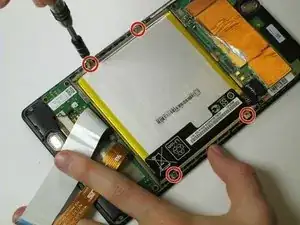

Крестовой отвёрткой №0 выверните четыре серебряных винта длиной 3 мм вокруг корпуса батареи.

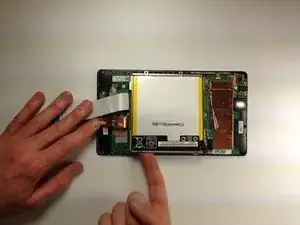

Чтобы извлечь батарею, надавите на её основание и аккуратно выньте её из корпуса.

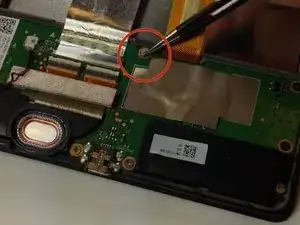

Удалите серый защитный стикер, закрывающий верхний центральный винт на дочерней плате.

Учтите, что при этом действие гарантия аннулируется.

Убедитесь, что вы храните стикер в месте, где он не загрязнится и сохранит свою липкость.

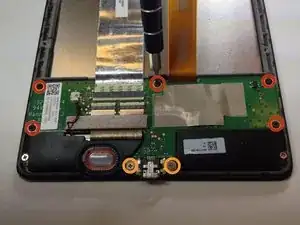

Крестовой отвёрткой №0 выверните пять чёрных винтов длиной 2 мм с краёв дочерней платы.

Той же крестовой отвёрткой №0 выверните два серебряных винта длиной 3 мм с обеих сторон от разъёма micro-USB.

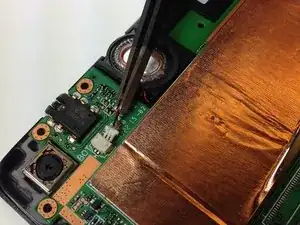

Используя пинцет, отключите соединитель динамика от дочерней платы, потянув его вбок.

Будьте аккуратны — этот разъём хрупкий. Не тяните вверх.

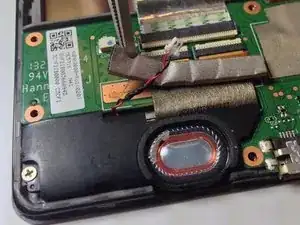

Осторожно отклейте прокладку ЭМС, покрывающую блок ленточных кабелей. Это позволит получить доступ к кабелям для их отключения от разъёмов.

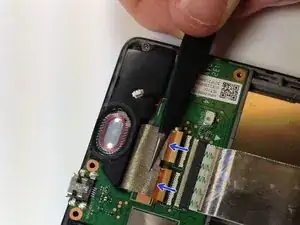

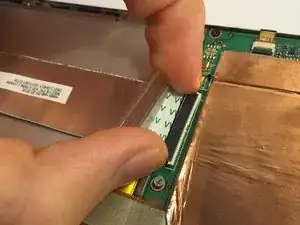

Плоским концом лопатки или ногтем аккуратно поднимите обе фиксирующие защёлки на разъёмах ZIF.

При отключении разъёмов ZIF отгибайте защёлки наружу — к краям платы или в сторону кабелей соответственно.

Будьте осторожны, чтобы не повредить разъём с контактами. Тяните параллельно корпусу, а не вверх.

Дополнительную информацию о том, как отключать разъёмы ZIF, см. в руководстве Распознавание и отключение кабельных разъёмов.

Теперь дочерняя плата легко поднимется и извлечётся из устройства.

Будьте внимательны при сборке. Эта дочерняя плата — очень чувствительный компонент. Легко повредить часть платы, отвечающую за работу сенсорного экрана, если подключать кабели в неправильном порядке. Подключайте все остальные кабели перед подключением питания от батареи.

Пинцетом отклейте защитный стикер от центрального винта, ближайшего к батарее.

Убедитесь, что вы храните стикер в месте, где он не загрязнится и сохранит свою липкость.

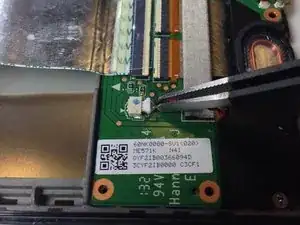

С помощью пинцета или аккуратно пальцами отсоедините динамик, потянув его прямо вбок от разъёма на материнской плате.

Не тяните вверх. Это может деформировать или повредить разъём.

Используйте плоский конец лопатки или ноготь, чтобы аккуратно откинуть фиксирующую защёлку на разъёме ленточного кабеля ZIF.

За дополнительной информацией об отключении ZIF-разъёмов обратитесь к руководству Распознавание и отключение кабельных соединителей.

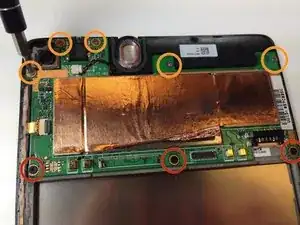

Используя отвёртку с крестообразным шлицем #0, удалите три чёрных винта длиной 2 мм, которые крепят внутренний край материнской платы.

Используя отвёртку с крестообразным шлицем #0, удалите пять серебристых винтов длиной 3 мм, которые крепят внешний край материнской платы.

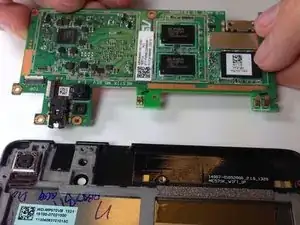

Аккуратно приподнимите материнскую плату за край и извлеките её из корпуса планшета.

Камера подключена непосредственно к материнской плате снизу и при извлечении платы может выйти вместе с ней, а может и нет. В этом случае, как показано, используйте пинцет, чтобы аккуратно поддеть камеру и извлечь её из посадочного места.

После удаления материнской платы откроется доступ к верхнему динамику, который был зафиксирован. Если Вы планируете заменить верхний динамик, теперь его можно просто извлечь из устройства.
