Замена фронтальной камеры Nexus 7 (второе поколение)

На следующих шагах Вы освободите защёлки (выделены красным) по периметру задней панели Nexus 7.

Не применяйте чрезмерную силу при отщёлкивании защёлок. Они легко ломаются.

Осторожно вставьте пластиковый инструмент для вскрытия возле верхней части Nexus 7 между задней панелью и передним модулем.

Аккуратно проведите пластиковым инструментом вдоль верхнего края, чтобы отжать заднюю панель от переднего модуля Nexus 7.

Вставьте пластиковый инструмент для вскрытия между задней панелью и передним модулем рядом с кнопкой питания и приподнимайте в нескольких точках вдоль правого края Nexus 7.

Подденьте заднюю панель вдоль левого края, используя метод, описанный в предыдущих шагах.

Осторожно приподнимите и снимите заднюю панель с переднего модуля.

С помощью плоского наконечника лопатки (лопатки) нажмите сначала с одной стороны, затем с другой, чтобы «пошагово» вытянуть кабель батареи прямо из его разъёма на материнской плате.

Отогните медную экранирующую пленку от статического электричества, покрывающую нижнюю часть материнской платы.

Не пытайтесь полностью снять медное экранирование, так как оно всё ещё прикреплено под аккумулятором.

Если Вы заменяете только разъём micro USB для зарядки, нет необходимости отгибать медный радиатор, как на фото — динамический модуль можно просто отодвинуть после выкручивания винтов. Если динамики подлежат замене, отогните нижний угол, чтобы получить доступ к разъёму динамика. Остальную часть радиаторной пластины оставьте на месте.

С помощью наконечника лопатки выдавите кабель динамика прямо из его разъёма на материнской плате.

Отклейте наклейку, закрывающую ZIF-разъём шлейфа кнопок питания и громкости.

Используйте наконечник лопатки, чтобы аккуратно приподнять запирающую планку ZIF-разъёма шлейфа кнопок питания и громкости.

Убедитесь, что Вы поднимаете запирающую планку, а не сам разъём.

С помощью наконечника лопатки вытяните шлейф кнопок питания и громкости прямо из разъёма.

Осторожно отогните клейкую ленту, закрывающую разъём шлейфа платы ввода/вывода на материнской плате.

Используйте наконечник лопатки, чтобы аккуратно приподнять запирающую планку ZIF-разъёма шлейфа данных платы ввода/вывода.

Убедитесь, что Вы поднимаете запирающую планку, а не сам разъём.

С помощью наконечника лопатки вытяните шлейф данных платы ввода/вывода прямо из разъёма.

Осторожно отогните клейкую ленту, закрывающую разъёмы шлейфов дисплея и дигитайзера.

Не обязательно полностью удалять клей — удобнее отогнуть его и сложить назад, чтобы он не мешал.

Используйте плоский конец лопатки, чтобы отжать шлейф дисплея прямо вверх от его разъёма на материнской плате.

Используйте плоский конец лопатки, чтобы аккуратно приподнять запирающие планки ZIF-разъёмов шлейфов дигитайзера.

Убедитесь, что Вы поднимаете запирающие планки, а не сами разъёмы.

С помощью наконечника лопатки вытяните шлейф дигитайзера прямо из разъёма.

С помощью наконечника лопатки снимите наклейки с гарантийным пломбами.

Снимите следующие винты, крепящие материнскую плату к металлической рамке:

Шесть серебристых винтов Phillips 3.25 мм

Один чёрный винт Phillips 2.23 мм

Осторожно поднимите узел материнской платы из Nexus 7, следя за тем, чтобы ни один кабель не зацепился.

Используйте плоский конец лопатки, чтобы отжать фронтальную камеру прямо от её разъёма на материнской плате.

Аккуратно потяните верхний микрофон строго вверх, чтобы отсоединить его от разъёма.

Аналогичным образом снимите резиновую прокладку нижнего микрофона с материнской платы.

Материнская плата остаётся.

Переверните материнскую плату, чтобы открыть ZIF-разъёмы для двух камер.

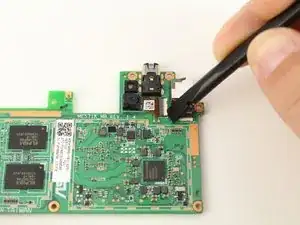

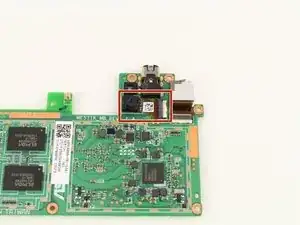

Фронтальная камера будет расположена слева. Начните с поддевания фиксирующей планки ZIF-разъёма лопаткой.

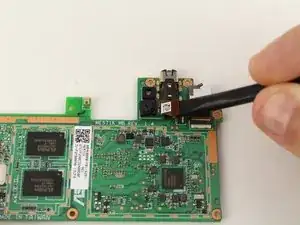

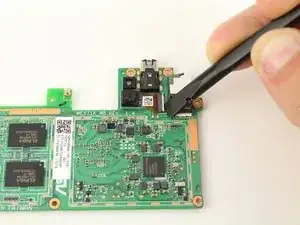

Поместите остроконечный конец лопатки под ленточный кабель и вытащите его из разъёма.

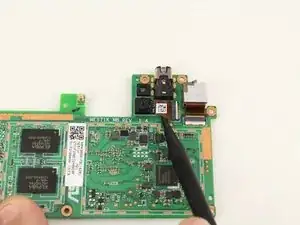

Подденьте камеру со стороны кабеля, отсоедините и снимите её с материнской платы.

Скорее всего вы повредите ленточный кабель старой камеры при поддевании из‑за сильного клея, но при наличии заменителя это не должно быть проблемой. Также может потребоваться капля клея под камерой для прикрепления её к материнской плате после установки.
