Замена камеры планшета Android Nobis NB09
Это руководство содержит основную информацию и последовательность действий по замене неисправной камеры, включая пошаговую разборку и извлечение. Выполните шаги 1–3, чтобы открыть устройство. Игнорируйте шаги 4 и 5 и переходите сразу к шагу 6 после их выполнения.
Шаг 1
Уберите два винта Phillips размера 00, расположенные с правой стороны планшета.
Шаг 2
Используйте пластиковые инструменты для вскрытия, чтобы ослабить и поддеть заднюю панель (розовый элемент).
При снятии крышки не тяните слишком сильно, так как к задней крышке прикреплены провода, соединённые с материнской платой.
Шаг 3
Рекомендуется использовать заземляющий браслет, чтобы избежать повреждения цепей устройства из‑за ЭСР (электростатический разряд).

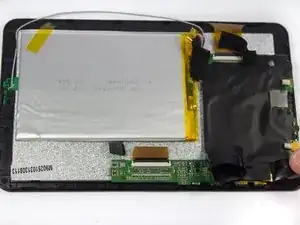

Начните с удаления электрической ленты, закрывающей камеру, расположенную в верхнем левом углу устройства.
Снимите достаточно ленты, чтобы обнажить ZIF‑разъём и камеру.
Шаг 4
Подденьте чёрный пластиковый замок на ZIF‑разъёме пинцетом и поднимите его вверх.
ZIF означает разъём с нулевым усилием вставки. Убедитесь, что разъём полностью разблокирован.
Шаг 5

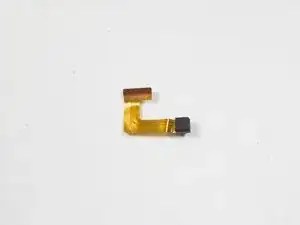

Осторожно извлеките камеру, сняв силовой провод с помощью пинцета. Камера должна легко отсоединиться: не закручивайте и не тяните слишком сильно.
Установите новую камеру.
Заключение
Для сборки устройства выполните эти инструкции в обратном порядке. Не забудьте вернуть электрическую ленту на место.
Перевод руководства с ifixit.com
