Замена экрана

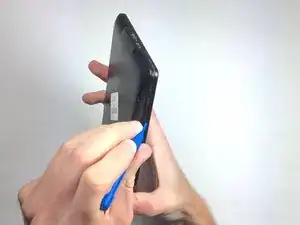

Вставьте пластиковый инструмент для вскрытия в середину нижнего края устройства. Инструмент следует вводить в зазор между задней и передней панелями.

Сдвигая инструмент вправо, медленно продолжайте отделять заднюю крышку от корпуса.

Избегайте поддевания кнопок — они легко повреждаются.

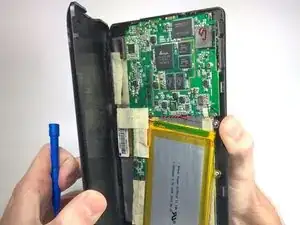

Снимите крышку с устройства, когда примерно три четверти крышки будет отщелкнуто при помощи пластикового инструмента для вскрытия.

Снимите малярную ленту с батареи.

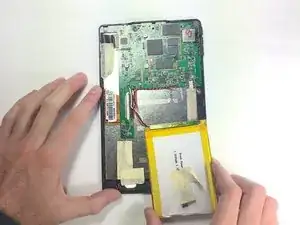

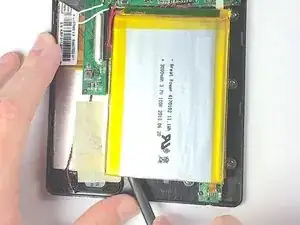

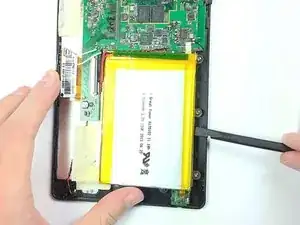

Подденьте батарею от основания при помощи нейлоновой лопатки и отодвиньте её от материнской платы.

Обращайтесь с батареей осторожно, чтобы не повредить её.

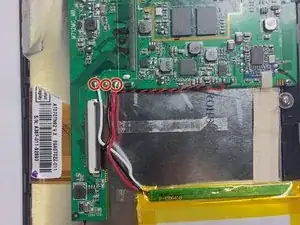

Выпаяйте три контактных точки и удалите батарею.

См. следующее руководство для инструкций по пайке. Как паять и выпаивать соединения

При работе паяльником соблюдайте осторожность.

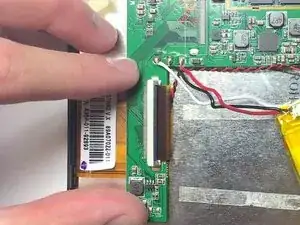

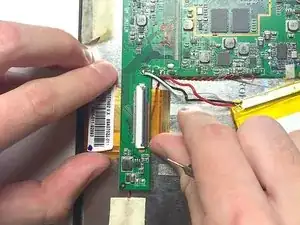

Снимите два ZIF-разъёма, прикреплённых к материнской плате, поднимая чёрные защёлки вверх, а затем оттянув ленточный кабель.

Поднимайте фиксирующую планку только ногтем или нейлоновой лопаткой. Использование металлических инструментов может повредить хрупкие компоненты.

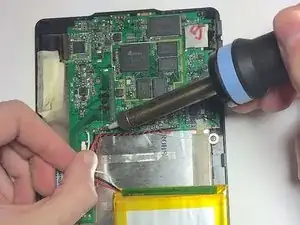

Используйте головку-ключ и бит J00, чтобы выкрутить три винта длиной 4 мм.

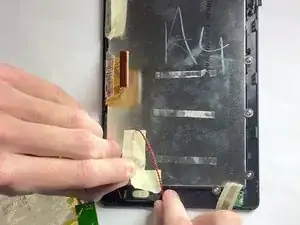

Отклейте металлическую ленту, скрывающую провода вспомогательного порта.

Удалите ленту, удерживающую провода динамика.

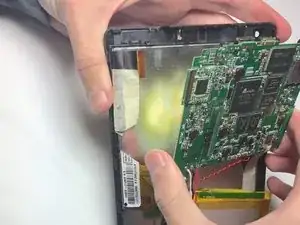

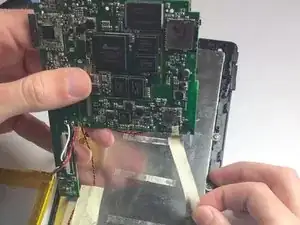

Поднимите материнскую плату, чтобы освободить её от планшета.

Используйте головку-ключ и бит J0, чтобы выкрутить четыре винта длиной 4 мм.

Если вы меняете разбитый экран, будьте осторожны при обращении с осколками стекла.

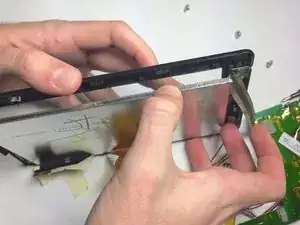

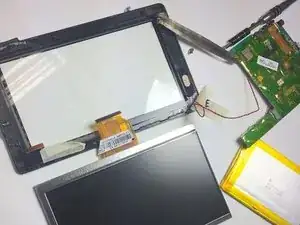

Снимите экран с передней панели устройства. На этом этапе никаких других компонентов, удерживающих экран, быть не должно.
