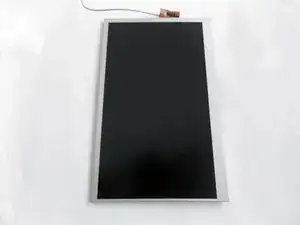

Замена экрана Nobis NB07

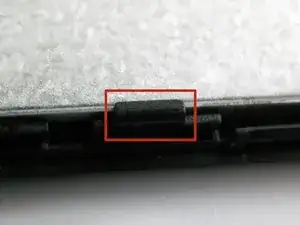

Посмотрите на верхнюю часть планшета, где расположена кнопка питания.

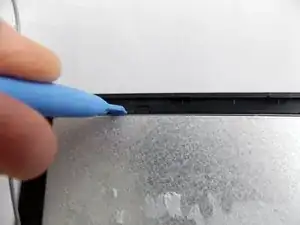

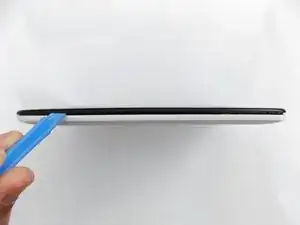

Вставьте пластиковый инструмент для вскрытия в зазор между двумя частями корпуса.

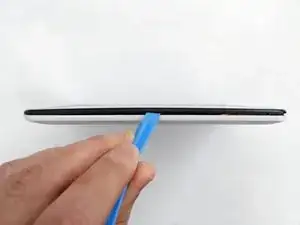

Аккуратно перемещайте его взад-вперёд, чтобы раскрыть корпус.

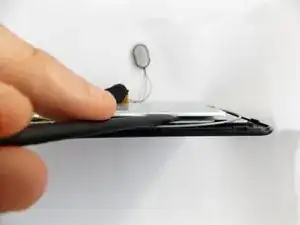

Держа пластиковый инструмент во вскрытом зазоре между сторонами корпуса, проведите инструментом вдоль кромки планшета, чтобы полностью разъединить обе половины.

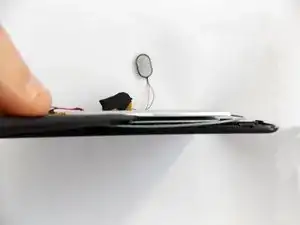

Будьте осторожны при разъединении половинок. Открывайте корпус с противоположной стороны от камеры — между половинками корпуса проходит кабель.

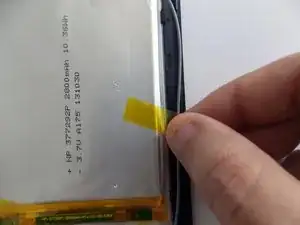

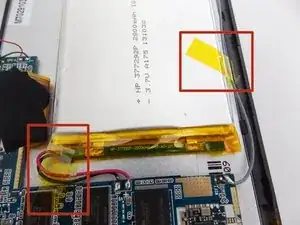

Снимите ленту, удерживающую аккумулятор на месте.

Вставьте плоский конец лопатки под аккумулятор в зазор.

Осторожно перемещайте лопаткой из стороны в сторону, чтобы удалить клей, удерживающий аккумулятор.

Это мягкий аккумулятор, поэтому небольшое изгибание допустимо.

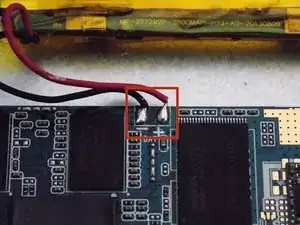

После отделения аккумулятора от клея найдите кабели, соединяющие его с платой.

Отметьте, к каким контактам какого цвета идут провода, чтобы упростить сборку.

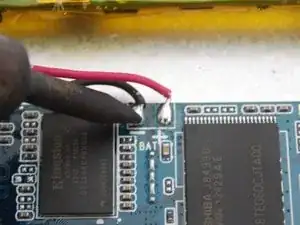

Отпаять кабели паяльником и удалить припой оплеткой для удаления припоя.

Если вам нужна помощь по пайке, ознакомьтесь с руководством Ifixit по пайке.

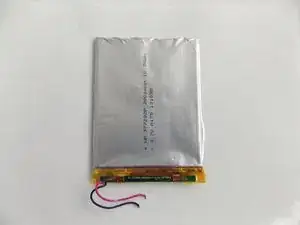

Теперь можно снять аккумулятор.

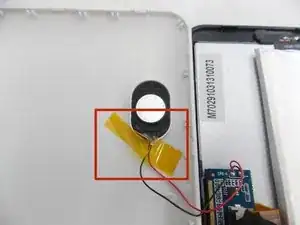

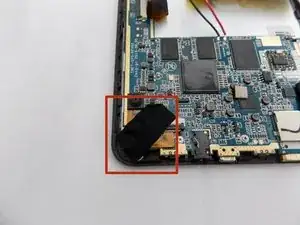

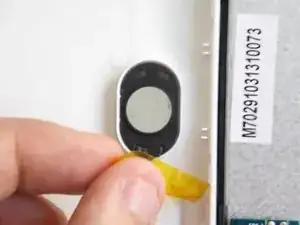

Снимите ленту, удерживающую динамик в его разъёме.

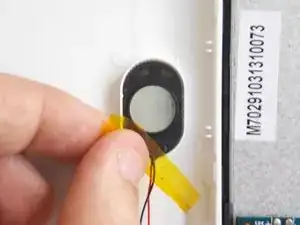

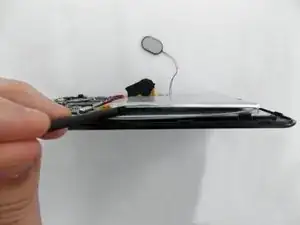

После снятия ленты извлеките динамик из его разъёма. Вы можете отложить динамик в сторону планшета, чтобы иметь больше свободы действий.

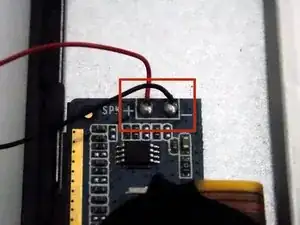

Найдите место, где кабели динамика соединяются с платой.

Отметьте, какой цвет к какому контакту относится, чтобы упростить сборку.

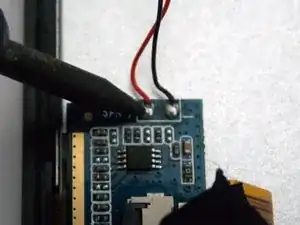

Используйте паяльник, чтобы отпаять кабели, и удалите припой оплеткой для удаления припоя.

Если вам нужна помощь по пайке, ознакомьтесь с руководством Ifixit по пайке.

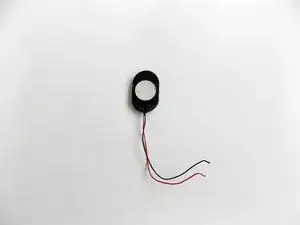

Теперь можно снять динамик.

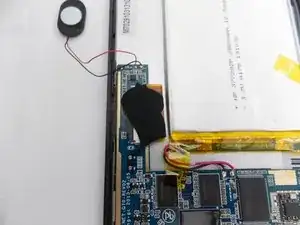

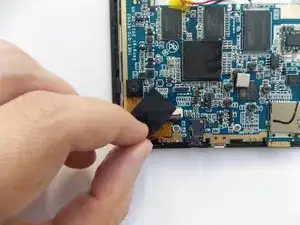

Снимите чёрную ленту, закрывающую кабель питания камеры.

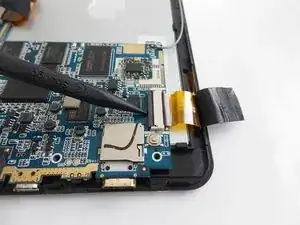

Используйте лопаточку, чтобы поддеть вверх ZIF-разъём и освободить кабель питания.

После отключения кабеля питания тыльная камера свободна. Однако обе камеры последовательно соединены через кабель питания; фронтальная камера приклеена к плате.

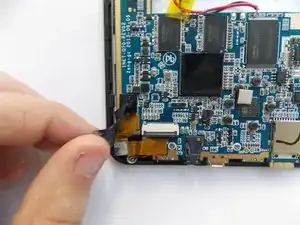

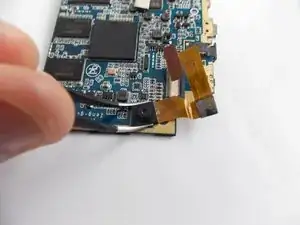

Пинцетом аккуратно возьмитесь за фронтальную камеру и медленно поверните.

Камера должна легко отстать, не закручивайте слишком сильно.

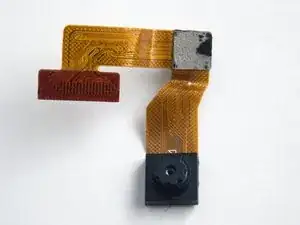

Теперь вы можете снять камеры.

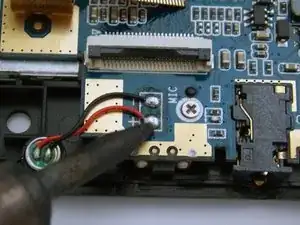

Найдите кабели микрофона перед ZIF-разъёмом камер.

Отметьте, какой цвет к какому контакту относится, чтобы упростить сборку.

Отпаять кабели паяльником и удалить припой оплеткой для удаления припоя.

Если вам нужна помощь по пайке, ознакомьтесь с руководством Ifixit по пайке.

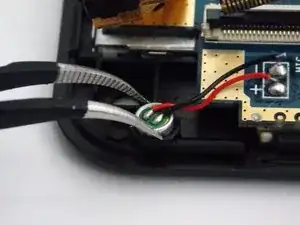

Используйте острую часть пинцета, чтобы извлечь микрофон из его разъёма.

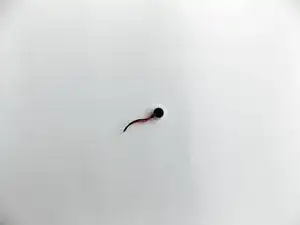

Теперь можно снять микрофон.

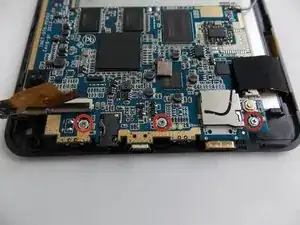

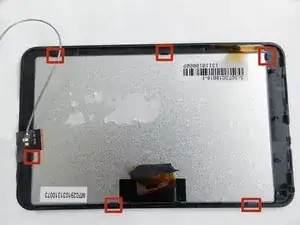

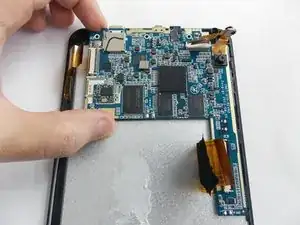

Используйте отвёртку Torx T4, чтобы выкрутить винты T4 Torx длиной 4,0 мм.

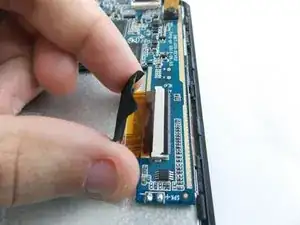

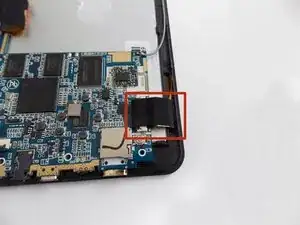

Снимите чёрную ленту, закрывающую один из кабелей питания экрана.

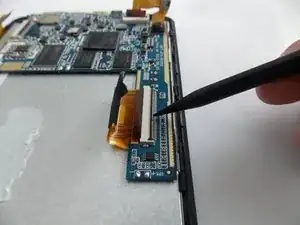

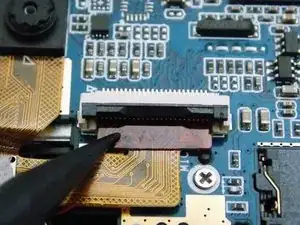

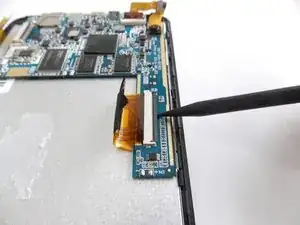

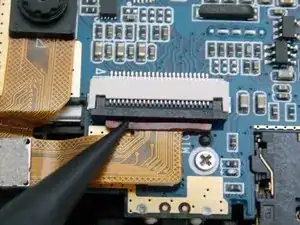

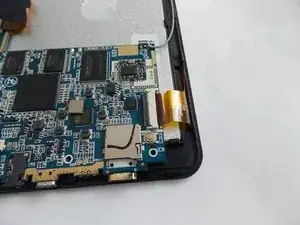

Используйте лопаточку, чтобы поддеть ZIF-разъём вверх и освободить кабель питания.

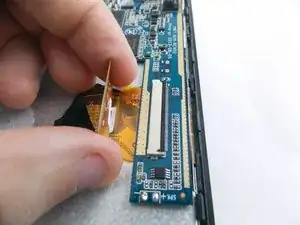

Возьмитесь за кабель питания и осторожно потяните назад.
