Замена задней камеры Envizen V100M

Удалите два винта на боковой стороне планшета, удерживающие заднюю крышку, используя крестовую отвертку iFixit PH00.

Два винта для задней крышки: диаметр 1,5 мм, длина 3,5 мм

Подденьте по краю корпуса, чтобы отделить заднюю крышку от устройства.

Динамики прикреплены к задней крышке и плате, поэтому удаляйте аккуратно.

Снимите непроводящую ленту, расположенную на аккумуляторе и плате.

Подденьте аккумулятор лопаткой iFixit и проведите по боковой стороне аккумулятора, освобождая его от клея.

Уберите аккумулятор из Envizen V100M.

Удалите припой с красного и черного проводов аккумулятора, припаянных к плате. Здесь руководство по пайке.

Снимите красный и черный провод с платы пинцетом. Если пинцетом не удаётся снять провода, используйте нагрев, чтобы размягчить припой и снять провода.

Удалите чёрный и белый провода с платы. Эти провода подают питание на экран. Снимайте чёрный и белый провода сначала пинцетом, а при затруднении используйте нагрев, чтобы размягчить припой и позволить снять провода.

При повторной установке не забудьте расположить чёрный и белый провода в соответствии с изображением.

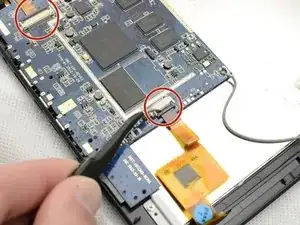

Отсоедините три ленточных кабеля от их разъёмов.

Используя инструмент для поддевания, аккуратно поднимите фиксатор, позволяя кабелю выйти из разъёма.

Удалите припой, удерживающий белый ленточный кабель, здесь руководство по пайке.

Затем переверните плату, чтобы получить доступ к винтам задней камеры.

Будьте очень осторожны, чтобы не порвать провода камеры. Аккуратно переворачивайте плату, следя, чтобы провода не натягивались.

Открутите камеру с задней части платы, используя отвертку iFixit PH00.

Аккуратно надавите на чёрную пластиковую скобу, удерживающую камеру. Скоба должна легко выскочить.

Камера освободится от платы и может быть заменена.

Винты для крепления скобы также имеют диаметр 1,5 мм и длину 3,5 мм.
