Замена антенны 3G в Acer Iconia A100

Начните с любой стороны планшета.

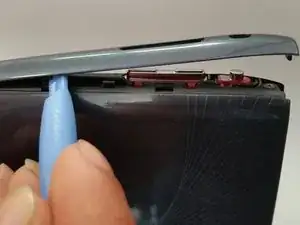

С помощью пластикового инструмента для вскрытия начните разбирать планшет по его бокам.

Двигайтесь вокруг корпуса планшета.

Всего имеется четыре боковые панели.

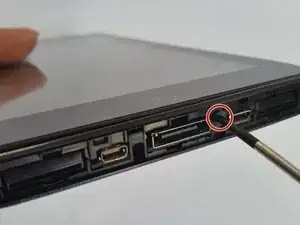

Удалите пять винтов длиной 4 мм с краёв планшета отверткой Phillips #00.

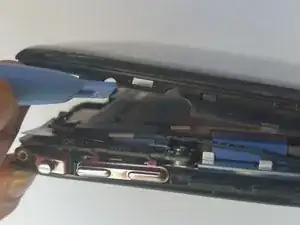

Осторожно отделите заднюю крышку от устройства с помощью пластикового инструмента для вскрытия.

Не забывайте открывать по всему периметру планшета.

Переверните планшет так, чтобы аккумулятор оказался сверху.

Снимите четыре винта 4 мм, расположенные вокруг аккумулятора.

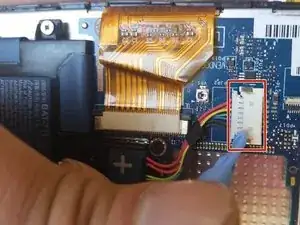

Используйте наконечник пластикового лопатки или инструмента для вскрытия, чтобы аккуратно выдавить разъём из его гнезда.

Используйте пальцы или плоский край пластикового инструмента для вскрытия, чтобы приподнять аккумулятор и вынуть его из устройства.

Убедитесь, что вокруг устройства нет воды при снятии аккумулятора.

Будьте осторожны при снятии аккумулятора; не тяните провода, прикреплённые к аккумулятору.

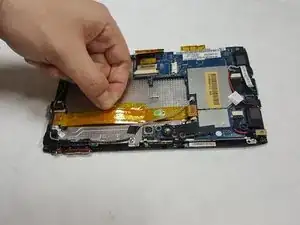

Осторожно оторвите любую ленту, фиксирующую FPC к основной пластине.

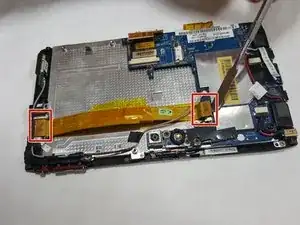

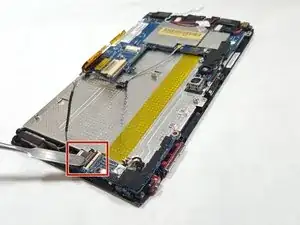

Найдите два разъёма на каждом конце FPC.

Используя плоский край лопатки или ноготь, аккуратно подденьте каждый разъём строго вверх из его гнезда, затем снимите FPC кабель с устройства.

Хотя на фото показана металлическая лопатка, по возможности лучше использовать пластиковую лопатку / инструмент для вскрытия, и только в крайнем случае — металлическую лопатку!

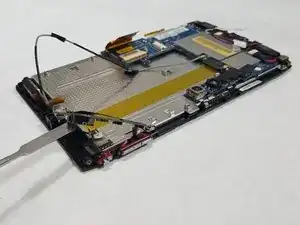

Теперь вы должны видеть жёлтую полосу на металлической основе, обозначающую положение FPC.

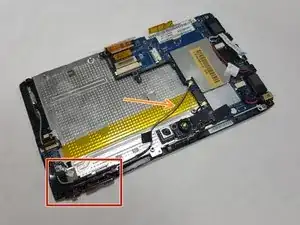

Найдите L-образную плату ввода/вывода.

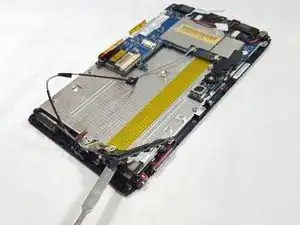

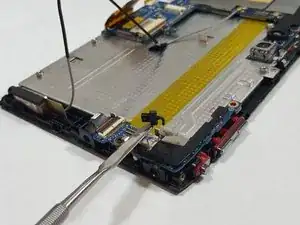

Найдите серый кабель антенны 3G.

Если серый кабель антенны 3G подключён к плате ввода/вывода, отсоедините его. Если по какой-то причине кабель антенны 3G уже отсоединён от платы (как в этом устройстве), просто отведите его в сторону.

Найдите кабель микрофона.

Вы должны суметь аккуратно вынуть его из гнезда, используя только пальцы.

Лопатка на фото используется лишь для поддевания / обозначения отсоединённой головки кабеля микрофона.

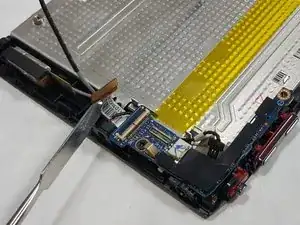

Найдите разъём датчика освещённости.

Используйте наконечник лопатки или ноготь, чтобы приподнять и перевернуть маленькую фиксирующую защёлку на разъёме. Шлейф датчика освещённости теперь должен освободиться, поэтому просто вытяните его.

Это ZIF (разъём нулевого усилия), для снятия / подключения разъёма не требуется усилие.

Убедитесь, что вы поднимаете маленькую фиксирующую защёлку на разъёме, а не сам разъём!

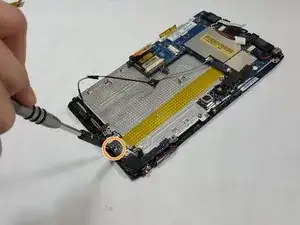

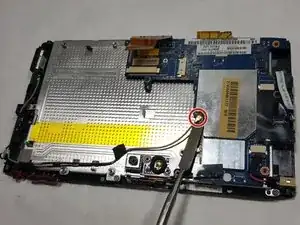

Отвинтите один винт Phillips длиной 3.0 мм рядом с разъёмом датчика освещённости отверткой Phillips #00.

Осторожно приподнимите плату ввода/вывода и снимите её с устройства.

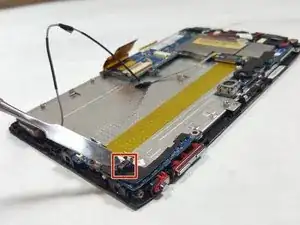

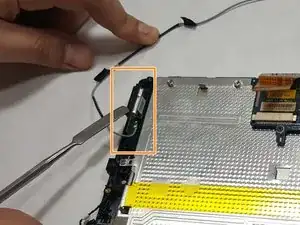

Используйте плоский край лопатки, чтобы поддеть золотой контакт кабеля антенны строго вверх от устройства.

Хотя на фото показана металлическая лопатка, по возможности лучше использовать пластиковую лопатку/инструмент для вскрытия, и только в крайнем случае — металлическую лопатку!

После отключения кабеля антенны 3G от устройства приподнимите модуль антенны 3G и выньте его из устройства.
