Замена Wi‑Fi антенны в планшете Sony Tablet S

Убедитесь, что устройство полностью выключено перед началом ремонта. Аккумулятор может быть ещё заряжен; при прикосновении к компонентам соблюдайте осторожность.

Используйте пластиковый инструмент для вскрытия, чтобы снять две резиновые накладки на задней панели планшета.

Удалите два винта Phillips #0 длиной 10 мм, расположенных под накладками.

Переверните планшет и с помощью пластикового инструмента для вскрытия отожмите корпус от верхней части экрана. Снимите заднюю крышку.

Верхняя часть экрана приклеена — при отщёлкивании корпуса сдвигайте его в сторону верхней части экрана и одновременно покачивайте взад‑вперёд.

После снятия корпуса удалите девять винтов Phillips #0 длиной 5 мм, показанных на фото.

Снимите белый ленточный кабель, потянув синюю язычок вертикально вверх из гнезда, затем отлепите ленту, фиксирующую его к планшету.

Будьте осторожны при снятии кабеля — гнездо очень хрупкое.

Удалите медный ленточный кабель, аккуратно поддев его лопаткой и приподняв из гнезда.

Будьте осторожны при снятии кабеля — гнездо очень хрупкое.

Сдвиньте нижнюю серую крышку от корпуса и снимите её.

Если крышка сопротивляется, используйте лопаточку по бокам планшета, чтобы отжать её.

Удалите пять винтов Phillips #000 длиной 4 мм.

Удалите два винта Phillips #000 длиной 5 мм, удерживающие разъём зарядки.

Разместите разъём зарядки под углом, чтобы протянуть его через отверстие при снятии чёрной пластиковой крышки с задней части планшета.

Если крышка плохо снимается, используйте пластиковый инструмент для вскрытия, чтобы отжать её по краям экрана.

С помощью лопатки приподнимите защёлку нулевого усилия (ZIF) для длинного ленточного кабеля справа от аккумулятора, затем извлеките кабель из гнезда.

Будьте осторожны при снятии кабеля — гнездо очень хрупкое.

Удалите три винта Phillips #0 длиной 5 мм, крепящие оригинальный аккумулятор.

С помощью лопатки подденьте аккумулятор и извлеките его.

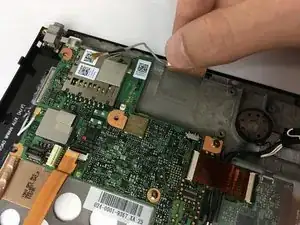

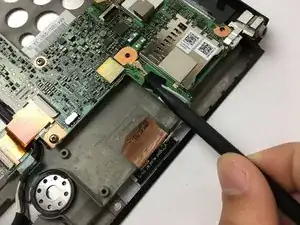

С помощью лопатки аккуратно снимите чёрную ленту и мягко отсоедините контактный разъём.

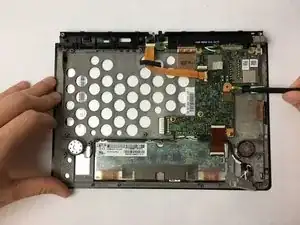

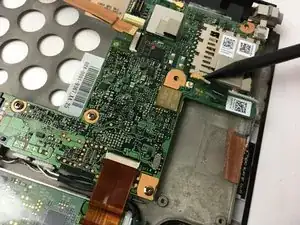

Снимите медную ленту, фиксирующую Wi‑Fi антенну.

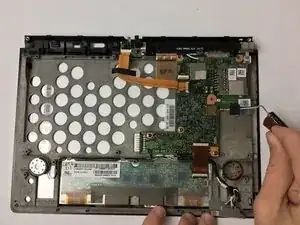

Поднимите и извлеките весь блок антенны.
