Замена фронтальной камеры планшета Sony Tablet S
Шаг 1
Перед началом ремонта убедитесь, что устройство полностью выключено. В аккумуляторе может оставаться заряд; при прикосновении к компонентам соблюдайте осторожность.
Используйте пластиковый инструмент для вскрытия, чтобы снять две резиновые накладки на задней панели планшета.
Шаг 2
Удалите два винта Phillips #0 длиной 10 мм, расположенные под накладками.
Шаг 3
Переверните планшет и с помощью пластикового инструмента для вскрытия подденьте корпус у верхней части экрана. Снимите заднюю крышку.
Верхняя часть экрана закреплена клеем. Сдвигайте корпус в сторону верхней части экрана, одновременно покачивая его взад-вперед.
Шаг 4
После снятия корпуса удалите девять винтов Phillips #0 длиной 5 мм, показанных на изображении.
Шаг 5
Снимите белый ленточный кабель, потянув за синюю вкладку строго вверх из разъема, затем оторвите ленту, фиксирующую его к планшету.
При снятии кабеля соблюдайте осторожность — разъем очень хрупкий.
Шаг 6

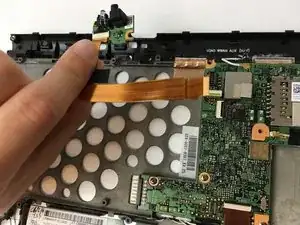

Снимите медный ленточный кабель, аккуратно поддев его лопаткой и приподняв из разъема.
При снятии кабеля соблюдайте осторожность — разъем очень хрупкий.
Шаг 7
Сдвиньте нижнюю серую крышку от корпуса и снимите её.
Если деталь сопротивляется, используйте лопатку с боков планшета, чтобы поддеть и освободить её.
Шаг 8
Удалите пять винтов Phillips #000 длиной 4 мм.
Удалите два винта Phillips #000 длиной 5 мм, удерживающих разъем зарядки на месте.
Шаг 9
Установите разъем зарядки под углом, чтобы протянуть его через отверстие при снятии черной пластиковой крышки с задней панели планшета.
Если крышка трудно снимается, используйте пластиковый инструмент для вскрытия, чтобы поддеть её по краям экрана.
Шаг 10
С помощью лопатки приподнимите защелку нулевого усилия вставки для длинного ленточного кабеля справа от аккумулятора, затем извлеките кабель из разъема.
При снятии кабеля соблюдайте осторожность — разъем очень хрупкий.
Шаг 11
Снимите три винта Phillips #0 длиной 5 мм, крепящие оригинальный аккумулятор.
Шаг 12
С помощью лопатки отожмите аккумулятор и извлеките его.
Шаг 13
Удалите один винт Philips #0 длиной 5 мм.
Шаг 14
Снимите модуль камеры.
Заключение
Для сборки устройства следуйте этим инструкциям в обратном порядке.
Перевод руководства с ifixit.com
