Замена разъёма зарядки Sony Tablet S

Убедитесь, что устройство полностью выключено перед началом ремонта. В аккумуляторе может оставаться заряд; при прикосновениях к компонентам соблюдайте осторожность.

Используйте пластиковый инструмент для вскрытия, чтобы снять две резиновые накладки на задней панели планшета.

Снимите два винта Phillips #0 10 мм, расположенные под накладками.

Переверните планшет и с помощью пластикового инструмента для вскрытия отожмите корпус от верхней части экрана. Сдвиньте заднюю крышку и снимите её.

Вверху экрана крепится клейкая лента, удерживающая корпус. Толкайте корпус в направлении верхней части экрана, одновременно покачивая его взад-вперёд.

После снятия корпуса удалите девять винтов Phillips #0 длиной 5 мм, показанных на фото.

Снимите белый ленточный кабель, потянув синюю вкладку прямо вверх из разъёма, затем отслоив ленту, фиксирующую кабель к планшету.

При снятии кабеля проявляйте осторожность — разъём очень хрупкий.

Снимите медный ленточный кабель, аккуратно поддев его медиатором и приподнимая разъём.

При снятии кабеля проявляйте осторожность — разъём очень хрупкий.

Сдвиньте нижнюю серую накладку от корпуса и снимите её.

Если деталь сопротивляется, используйте медиатор по бокам планшета, чтобы поддеть её и освободить.

Снимите пять винтов Phillips #000 длиной 4 мм.

Снимите два винта Phillips #000 длиной 5 мм, удерживающие разъём зарядки.

Разместите разъём зарядки под углом, чтобы протянуть его через отверстие при снятии чёрной пластиковый крышки с задней части планшета.

Если крышка не снимается легко, используйте пластиковый инструмент для вскрытия, чтобы поддеть её по краям экрана.

С помощью медиатора поднимите защёлку разъёма нулевого усилия для длинного ленточного кабеля справа от аккумулятора, затем выньте кабель из разъёма.

При снятии кабеля проявляйте осторожность — разъём очень хрупкий.

Снимите три винта Phillips #0 длиной 5 мм, фиксирующие оригинальный аккумулятор.

С помощью медиатора отожмите аккумулятор и извлеките его.

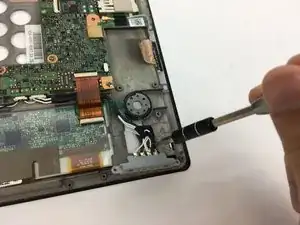

Отвинтите один винт Phillips #000 длиной 5 мм.

Отклейте ленту, фиксирующую узел.

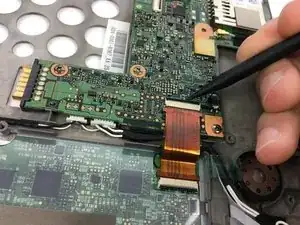

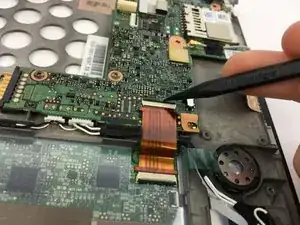

С помощью медиатора отожмите защёлку разъёма нулевого усилия, фиксирующую медный ленточный кабель.

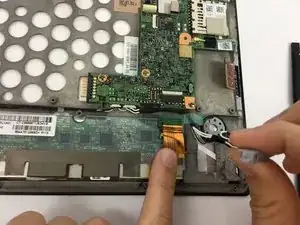

Оттяните ленточный кабель.

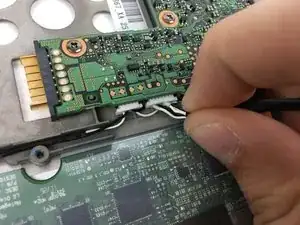

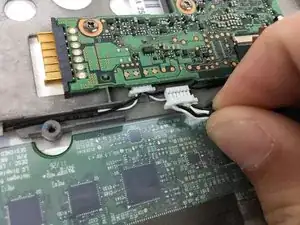

Отключите узел зарядки от штырькового разъёма.

Тяните очень осторожно; разъём очень хрупкий.

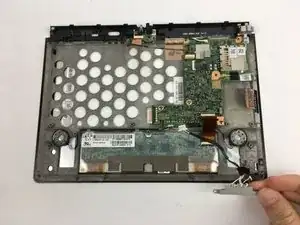

Снимите узел.
