Замена материнской платы Sony XPERIA Tablet Z

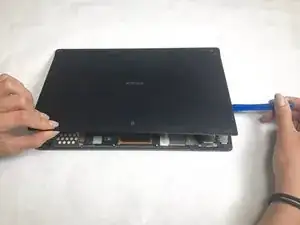

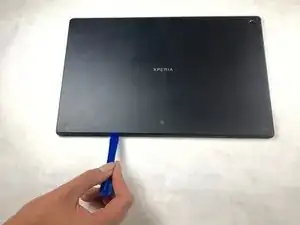

Снимите заднюю крышку с помощью пластиковых инструментов для открывания.

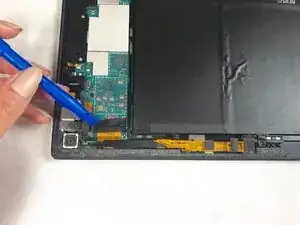

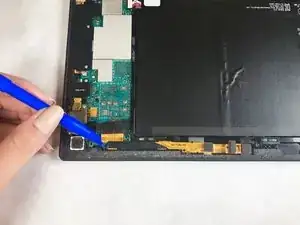

Отключите аккумулятор, подняв разъём вертикально вверх от материнской платы с помощью пластикового инструмента для открывания или аналогичного инструмента.

Не поддёргивайте за провода. Поднимайте только белую пластиковую часть разъёма, расположенную ближе всего к самому аккумулятору.

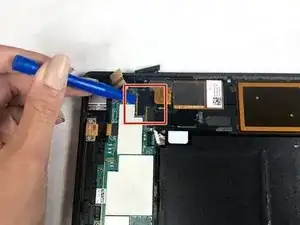

Отогните ленту и разъём ленточного кабеля для фронтальной камеры.

Снимите фронтальную камеру и кабели.

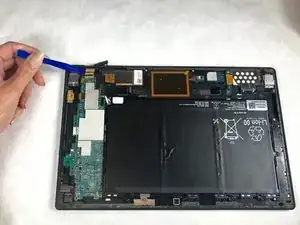

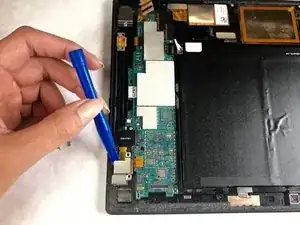

Выдвиньте ленточный кабель из материнской платы.

Этот кабель — единственный в этом руководстве, который вынимается из материнской платы движением параллельно плате.

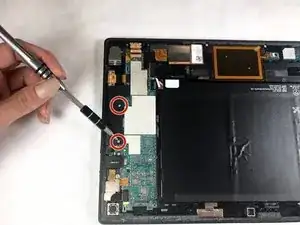

Используйте крестообразную отвёртку #0, чтобы выкрутить винты длиной 3,06 мм с удерживающей пластины для разъёма Micro USB.

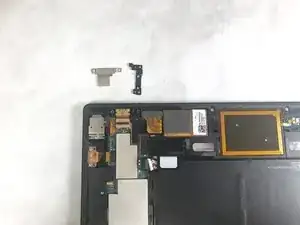

Снимите накладные пластины.

Есть пластиковая и металлическая пластины.

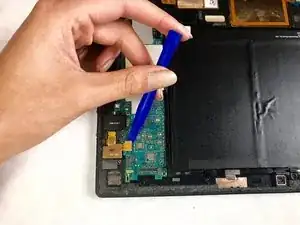

Частично выведите USB-порт из посадочного места. Он может оставаться подключённым, но отодвинутым в сторону.

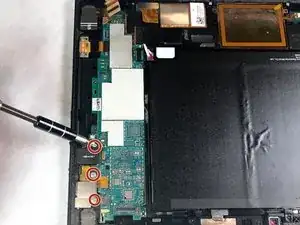

Используйте крестообразную отвёртку #0, чтобы выкрутить винты длиной 3,43 мм на удерживающей пластине органов громкости.

Снимите элементы управления громкостью.

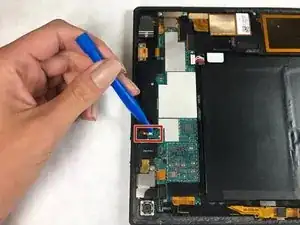

Поднимите разъём задней камеры.

Снимите заднюю камеру.

Используйте крестообразную отвёртку #0, чтобы выкрутить винты 3,43 мм на удерживающей пластине для разъёма наушников, кнопки питания и сборки индикатора состояния.

Снимите удерживающую пластину разъёма для наушников, кнопки питания и индикатора состояния.

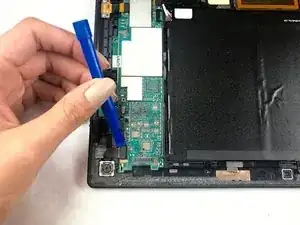

Отключите разъёмы разъёма для наушников, кнопки питания и светодиода от материнской платы.

Снимите разъём для наушников, кнопку питания и светодиод с материнской платы.

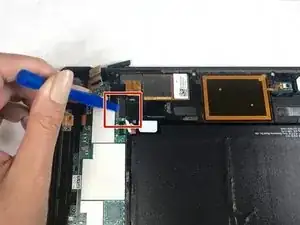

Отключите 3 разъёма ленточных кабелей от материнской платы вблизи USB-порта и динамика.

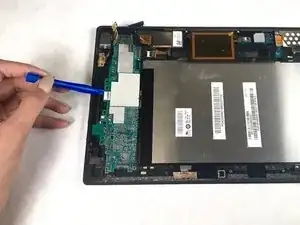

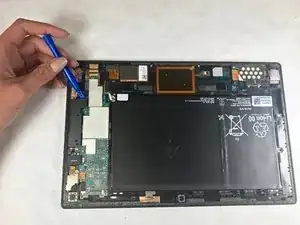

Снимите материнскую плату, аккуратно поддев её вверх. Когда она отойдёт от клея, возможно, придётся сдвинуть её в сторону от аккумулятора при подъёме.
