Замена аккумулятора в Sony Tablet S

Перед началом ремонта убедитесь, что устройство полностью выключено. В аккумуляторе может оставаться заряд; при прикосновении к компонентам соблюдайте осторожность.

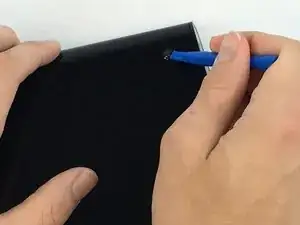

Используйте пластиковый инструмент для открытия корпуса, чтобы снять две резиновые накладки на задней панели планшета.

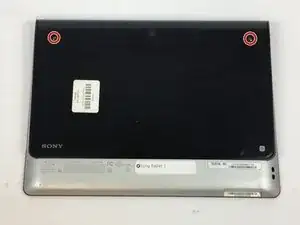

Снимите два винта Phillips #0 длиной 10 мм, расположенные под резиновыми накладками.

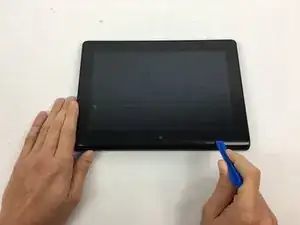

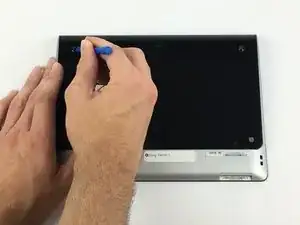

Переверните планшет и с помощью пластикового инструмента подденьте корпус у верхней части экрана. Сведите заднюю крышку с защёлок и снимите её.

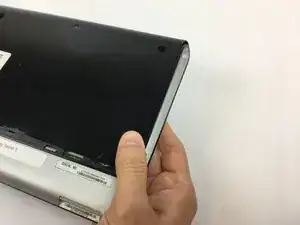

Вверху экрана корпус приклеен. Сдвигайте корпус в сторону верхней части экрана, одновременно покачивая его взад-вперёд.

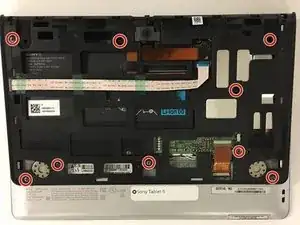

После снятия корпуса открутите девять винтов Phillips #0 длиной 5 мм, как показано.

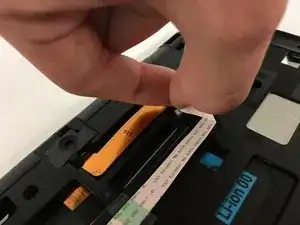

Снимите белый ленточный кабель, вытянув синюю язычок прямо вверх из гнезда, затем отклейте ленту, фиксирующую кабель к планшету.

При снятии кабеля будьте осторожны — гнездо очень хрупкое.

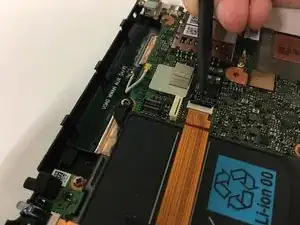

Снимите медный ленточный кабель, аккуратно поддев его лопаткой и приподнимая из гнезда.

При снятии кабеля будьте осторожны — гнездо очень хрупкое.

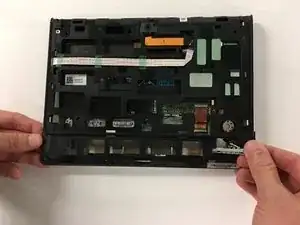

Сдвиньте нижнюю серую крышку от корпуса и снимите её.

Если крышка сопротивляется, используйте лопатку по бокам планшета, чтобы поддеть её и освободить.

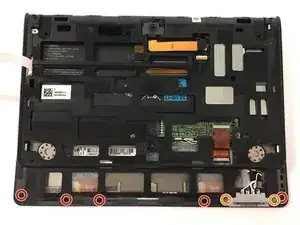

Отверните пять винтов Phillips #000 длиной 4 мм.

Отверните два винта Phillips #000 длиной 5 мм, удерживающие разъём зарядного устройства.

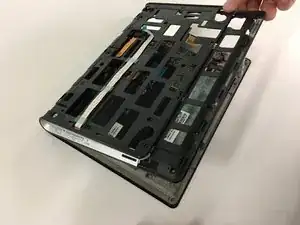

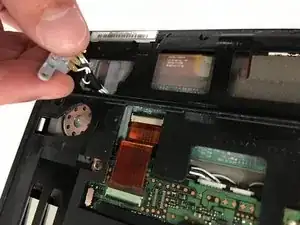

Поверните разъём зарядки под углом, чтобы провести его через отверстие при одновременном снятии чёрной пластиковой крышки с задней части планшета.

Если крышка не снимается легко, используйте пластиковый инструмент для поддевания по краям экрана.

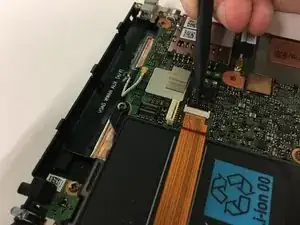

Используйте лопатку, чтобы поднять защёлку разъёма с нулевым усилием для длинного ленточного кабеля справа от аккумулятора, затем вытяните кабель из гнезда.

При снятии кабеля будьте осторожны — гнездо очень хрупкое.

Отверните три винта Phillips #0 длиной 5 мм, фиксирующие оригинальный аккумулятор.

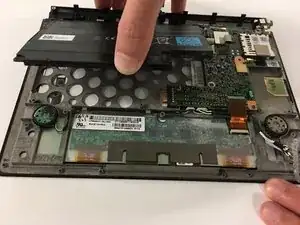

С помощью лопатки отожмите аккумулятор и извлеките его.
