Замена левого динамика iPad Mini 2 Wi‑Fi

Рекомендуем очистить микроволновую печь перед началом работы, так как остатки грязи на дне могут прилипнуть к iOpener.

Поместите iOpener в центр микроволновой печи.

Для микроволн с вращающейся тарелкой: убедитесь, что тарелка свободно вращается. Если iOpener застрянет, он может перегреться и воспламениться.

Нагрейте iOpener в микроволновке в течение тридцати секунд.

В зависимости от мощности вашей микроволновки потребуется больше или меньше времени. iOpener достаточно нагрет, когда он едва слишком горячий, чтобы касаться.

В ходе ремонта, по мере остывания iOpener, подогревайте его в микроволновке дополнительно по тридцать секунд за раз.

Осторожно: не перегревайте iOpener во время ремонта. Перегрев может привести к разрыву iOpener. Не пытайтесь нагревать выше 100˚C (212˚F).

Никогда не трогайте iOpener, если он выглядит разбухшим.

Если iOpener по центру всё ещё слишком горячий для касания, продолжайте использовать его, ожидая пока он немного остынет перед следующим подогревом. Правильно нагретый iOpener остаётся тёплым до 10 минут.

Достаньте iOpener из микроволновки, держась за один из двух плоских концов, чтобы избежать горячего центра.

iOpener будет очень горячим, поэтому будьте осторожны при обращении. Используйте прихватку при необходимости.

Если у вас нет микроволновки, выполните этот шаг, чтобы нагреть iOpener в кипящей воде.

Заполните кастрюлю или сковороду водой так, чтобы iOpener полностью погрузился.

Доведите воду до кипения. Выключите огонь.

Поместите iOpener в горячую воду на 2–3 минуты. Убедитесь, что iOpener полностью погружён в воду.

Достаньте нагретый iOpener из горячей воды с помощью щипцов.

Тщательно высушите iOpener полотенцем.

iOpener будет очень горячим, поэтому держите его только за концевые вкладки.

Ваш iOpener готов к использованию! Если требуется повторный нагрев, доведите воду до кипения, выключите огонь и поместите iOpener в воду на 2–3 минуты.

Если стекло дисплея треснуло, чтобы предотвратить дальнейшее разрушение и защитить себя, закрепите стекло лентой.

Наклейте полосы прозрачной упаковочной ленты внахлёст поверх дисплея iPad, пока вся лицевая часть не будет покрыта.

Это удержит осколки стекла и обеспечит структурную целостность при поддевании и подъёме дисплея.

По возможности следуйте остальным шагам руководства. Однако после повреждения стекла оно, вероятно, будет продолжать трескаться в процессе работы, и возможно потребуется использовать металлический инструмент для поддевания, чтобы вынуть стекло.

Наденьте защитные очки для защиты глаз и будьте осторожны, чтобы не повредить LCD‑матрицу.

Держась за вкладку, разместите нагретый iOpener на стороне iPad слева от блока кнопки «Домой».

Оставьте iOpener на месте примерно на пять минут, чтобы размягчить клей под стеклом.

Аккуратно разместите присоску на нагретой стороне, примерно посередине вверх.

Убедитесь, что присоска полностью прилегает к экрану для плотного сцепления.

Удерживая iPad одной рукой, потяните вверх за присоску, чтобы слегка отделить переднюю панель стекла от задней крышки.

Будьте осторожны и поднимайте стекло только настолько, чтобы вставить медиатор — сильный подъём может привести к трещинам.

Держась присоской за поднятое стекло, вставьте кончик медиатора в зазор между стеклом и корпусом iPad.

Не вводите медиатор глубже, чем чёрная рамка по краю дисплея. Слишком глубокое введение может повредить LCD.

Нажмите на пластиковый выступ присоски, чтобы снять вакуум и удалить присоску с блока дисплея.

Повторно нагрейте и примените iOpener.

Осторожно: не перегревайте iOpener во время ремонта. Всегда ждите как минимум десять минут перед повторным нагревом iOpener.

Дайте ему постоять несколько минут, чтобы подогреть левый край iPad.

Поместите второй медиатор рядом с первым и проведите им вдоль края iPad, освобождая клей по мере продвижения.

Если при введении медиаторов под стекло вы встречаете значительное сопротивление, прекратите и ещё раз подогрейте участок, над которым работаете. Принудительное продвижение медиаторов может привести к трещинам стекла.

Продолжайте продвигать медиатор вниз по стороне дисплея, чтобы освободить клей.

Если медиатор застрял в клее, «прокатите» медиатор вдоль стороны iPad, продолжая освобождать клей.

Возьмите первую вставленную лопатку и сдвиньте её вверх к верхнему углу iPad.

Если через переднее стекло видно кончик лопатки, не паникуйте — просто немного вытащите лопатку наружу. Скорее всего, всё будет в порядке, но старайтесь избегать этого, так как на переднюю поверхность ЖК-дисплея может попасть клей, который трудно удалить.

Повторно разогрейте iOpener и поместите его на верхний край iPad, над фронтальной камерой.

Будьте осторожны, чтобы не перегреть iOpener во время ремонта. Дождитесь как минимум десяти минут перед повторным разогревом iOpener.

Если у вас гибкий iOpener, вы можете согнуть его, чтобы одновременно разогреть верхний левый угол и верхний край.

Просуньте лопатку вокруг верхнего левого угла iPad, чтобы разрезать клей.

Сдвиньте лопатку вдоль верхнего края iPad, останавливаясь незадолго до камеры.

На третьем изображении показано расположение фронтальной камеры и её посадочного места в iPad.

Избегайте проводки лопаткой по фронтальной камере, так как вы можете размазать клей по линзе или повредить камеру. В следующих шагах описано, как лучше избежать повреждения фронтальной камеры.

Слегка вытащите лопатку и аккуратно сдвиньте её острие вдоль верхней части участка с фронтальной камерой на верхнем крае.

Оставьте лопатку в iPad чуть дальше фронтальной камеры.

Возьмите вторую лопатку и вставьте её слева от камеры, там, где только что была первая лопатка. Сдвиньте её назад к углу, чтобы полностью пререзать оставшийся клей.

Оставьте вторую лопатку на месте, чтобы клей в углу не склеился вновь при остывании.

Вставьте предыдущую лопатку глубже в iPad и сдвиньте её от камеры в сторону угла.

Оставьте три лопатки в углах iPad, чтобы предотвратить повторное соединение клеевой ленты передней панели.

Повторно разогрейте iOpener и поместите его на оставшуюся длинную сторону iPad — вдоль кнопок громкости и блокировки.

Проведите верхнюю правую лопатку вокруг угла, чтобы полностью освободить верхний край стекла.

Оставьте эту лопатку на месте, чтобы клей не снова не сцепился, и возьмите новую лопатку для следующего шага.

Вставьте новую лопатку и сдвиньте её к середине правого края iPad, освобождая клей по ходу движения.

Продолжайте сдвигать лопатку вниз по правому краю iPad, освобождая клей.

Оставьте лопатки на месте и повторно разогрейте iOpener.

Не забывайте не перегревать iOpener — не чаще, чем раз в десять минут.

Поместите разогретый iOpener на конец iPad с кнопкой «Домой» и оставьте на несколько минут, чтобы размягчить клей под стеклом.

Сдвиньте нижнюю левую лопатку к нижнему левому углу, чтобы перерезать клей в этом углу.

Оставьте лопатку в углу. Не поддевайте дальше и не извлекайте лопатку из iPad.

Под нижней рамкой есть много элементов, которых следует избегать, поэтому внимательно изучите третье изображение:

Антенны

Отверстие под кнопку «Домой»

Кабель дигитайзера

Последующие шаги подскажут, где поддевать, чтобы избежать повреждения этих компонентов. Нагревайте и поддевайте только там, где указано.

Оставьте лопатку из предыдущего шага на месте, чтобы клей не склеился вновь.

Новой лопаткой аккуратно срежьте клей над левой антенной, останавливаясь перед кнопкой «Домой».

Сдвигайте лопатку только от внешнего края к центру iPad. Не возвращайте лопатку обратно к внешнему краю, так как движение в этом направлении может повредить антенну.

Если необходимо провести лопатку по нижнему участку более одного раза, извлеките её и вставьте снова у внешнего края, затем сдвигайте внутрь.

Оставьте лопатку на месте перед выполнением следующего шага.

Вставьте кончик последней медиаторной лопатки рядом с лопаткой из предыдущего шага и просуньте её под кнопку «Домой».

Остановитесь примерно в дюйме от правой стороны, чтобы не перерезать кабель оцифровщика.

Вставьте лопатку немного глубже и продвигайте её обратно в сторону кнопки «Домой».

Снова убедитесь, что вы двигаете лопатку к центру iPad только когда она полностью вставлена; в противном случае вы можете повредить антенну под стеклом.

Разогрейте и снова приложите iOpener к верхней рамке iPad.

Будьте очень осторожны на этом этапе. Не торопитесь и убедитесь, что клей горячий и мягкий, и что вы прошли по всему клею открывающей лопаткой. Не стесняйтесь остановиться и снова разогреть.

Вверху iPad, напротив кнопки «Домой», у вас должна быть вжалана лопатка в каждом углу. Поверните лопатки, чтобы слегка приподнять стекло, отделяя остатки клея по всем четырём краям.

Если вы испытываете значительное сопротивление, прекратите кручение. Оставьте лопатки на месте, разогрейте и снова приложите iOpener к проблемным участкам, затем проведите лопаткой через место прилипания ещё раз.

Поднимайте медленно и осторожно, чтобы дополнительно отделить клей вдоль нижнего края.

После того как весь клей будет отделён, откройте переднее стекло как книгу и положите его на рабочую поверхность.

Если вы собираетесь повторно использовать передний модуль при сборке, вам потребуется заменить клей для дисплея. Используйте наше руководство по нанесению клея для дисплея, чтобы заново нанести клей и запечатать устройство.

Корпус фронтальной камеры может прилипнуть к передней панели; оторвите корпус и поместите его обратно над камерой для защиты.

Подденьте корпус камеры за один край, чтобы освободить его от клея, и снимите с передней панели.

Верните корпус фронтальной камеры в его выемку в заднем корпусе.

Удалите следующие винты Phillips #00, крепящие ЖК-дисплей:

Три винта 3.3 мм

Один винт 4.5 мм

Если какой-либо винт ЖК закрыт лентой, подденьте её пинцетом.

Не пытайтесь полностью снять ЖК-дисплей. Он всё ещё приклеен и соединён с iPad несколькими кабелями у конца с кнопкой «Домой». Поднимайте только со стороны фронтальной камеры.

Вставьте плоский край лопатки под ЖК между ним и экранной металлической плитой и аккуратно приподнимите.

Будьте очень осторожны, чтобы лопатка не попала под защитную пластину. Она должна находиться между ЖК и пластиной.

Даже небольшое изгибание ЖК может привести к необратимому его повреждению, поэтому будьте крайне аккуратны при подъёме.

Вы можете попробовать эти альтернативные методы снятия, чтобы снизить риск трещин ЖК при удалении:

Пропустите тонкую нить (например, нитку для зубов или леску) под дисплеем, начиная сверху и продвигаясь вниз

Используйте тонкую гибкую карту или пластиковую банкноту, чтобы разрезать клей, начиная сверху.

ЖК крепится мягким клеем, который следует ослабить перед тем, как откидывать ЖК от его защитной пластины.

Вставьте лопатку между ЖК и экранной металлической пластиной и проведите ею к дальнему краю iPad.

Две широкие полосы ленты соединяют ЖК с динамиками.

Удерживайте ЖК одной рукой, а заднюю часть iPad другой.

Не пытайтесь полностью снять ЖК с iPad.

Аккуратно оттяните ЖК от динамиков, чтобы отстать лента, следя за тем, чтобы не тянуть за кабель оцифровщика.

Не пытайтесь полностью снять ЖК. Он всё ещё подключён к iPad несколькими кабелями у конца с кнопкой «Домой». Поднимайте только со стороны фронтальной камеры.

Переверните ЖК iPad как страницу в книге, поднимая возле камеры и переворачивая его через конец с кнопкой «Домой» задней части корпуса.

Будьте осторожны и следите за кабелями ЖК при переворачивании дисплея.

Положите ЖК на переднее стекло, чтобы обеспечить доступ к кабелям дисплея.

Просуньте кончик лопатки между ЖК и клеевыми язычками, чтобы освободить дисплей.

Нажмите аккуратно между каждым из двух клеевых язычков; будьте осторожны, чтобы не повредить близлежащие кабели.

Снимите семь винтов Phillips #00 длиной 1.8 мм с защитной пластины ЖК.

Используйте плоский край лопатки, чтобы поддеть защитную пластину ЖК и вынуть её из iPad.

Снимите защитную пластину ЖК.

Удалите следующие винты Phillips #00 с кронштейна кабеля дисплея:

Один винт 2.7 мм

Два винта 1.4 мм

Снимите кронштейн кабеля дисплея с iPad.

Используйте наконечник лапатки, чтобы аккуратно приподнять разъём аккумулятора от его гнезда на плате.

Будьте крайне осторожны и приподнимайте только разъём аккумулятора, а не само гнездо. Если вы поддёте гнездо на плате, вы можете полностью сломать разъём.

Обязательно приподнимите разъём аккумулятора перед выполнением любых других ремонтов внутри устройства.

Используйте плоский конец лапатки, чтобы приподнять разъём ЖК-дисплея от его гнезда на плате.

Не поддёйте рядом стоящую крупную микросхему — вы можете её повредить. Аккуратно подденьте сбоку от разъёма, как показано.

Поднимите и снимите ЖК-дисплей с iPad.

Используйте плоский конец лапатки, чтобы поднять разъём кабеля дигитайзера строго вверх от его гнезда.

Будьте осторожны при подъёме разъёма — контакты в гнезде чрезвычайно хрупкие и легко ломаются!

Просуньте лапатку под сторону аккумулятора платы дигитайзера, чтобы начать отделять её от задней крышки.

Поднимите плату дигитайзера, чтобы освободить остатки клея.

Поднимите и снимите переднюю панель с iPad.

Удалите следующие винты Phillips #00 с левой антенны:

Один винт 2.6 мм

Два винта 1.5 мм

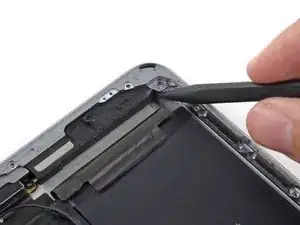

Используйте плоский конец лапатки, чтобы ослабить пенный клей, фиксирующий Wi‑Fi антенну к левому динамику.

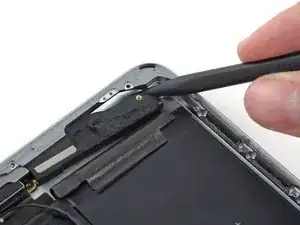

Используйте плоский конец лапатки, чтобы отогнуть широкий левый кусок ленты от левого динамика.

Используйте наконечник лапатки, чтобы поддеть ленту кабеля антенны от задней крышки iPad.

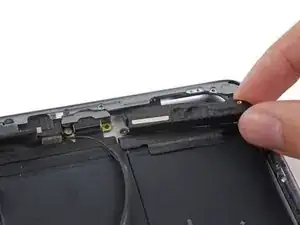

Аккуратно оттягивайте кабель антенны в сторону по мере работы вдоль ленты, чтобы освободить её и не дать ленте снова приклеиться.

Вытяните кабель антенны из зажима за разъёмом Lightning.

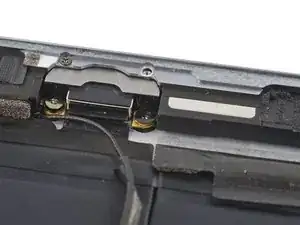

Удалите следующие винты Phillips #00, фиксирующие левый динамик к задней крышке:

Один винт 1.9 мм

Один винт 1.7 мм

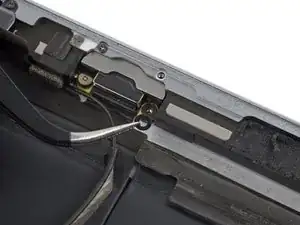

Винт, проходящий через разъём Lightning, имеет небольшую шайбу, лежащую на контактах динамика. Обязательно не потеряйте её.

Снимите шайбу контакта динамика с iPad.

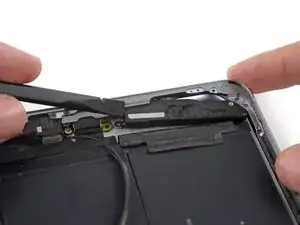

Вставьте наконечник лапатки в зазор между левым динамиком и нижней левой частью задней крышки.

Вдавите лапатку, чтобы сдвинуть динамик из его посадочного места в задней крышке.

Нажмите со стороны разъёма Lightning плоским концом лапатки, чтобы освободить динамик от кромки задней крышки.

Снимите динамик с iPad.

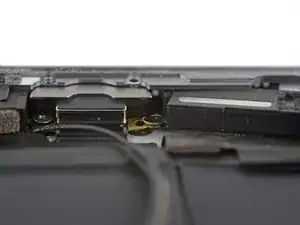

При сборке убедитесь, что два контакта динамика размещены выше и ниже отверстия под винт на разъёме Lightning.
