Замена USB-порта Impression i7
В этом руководстве описаны необходимые шаги для замены USB-порта на Impression i7. Из‑за сложности этой замены её следует выполнять только после исчерпания всех других возможных вариантов.
Шаг 1
Вставьте пластиковый лопаточный инструмент в шов, ближайший к поверхности экрана, и начните отщёлкивать заднюю крышку устройства.
Шаг 2
Передвигайте пластиковый лопаточный инструмент по периметру устройства, постепенно ослабляя всю заднюю крышку.
Шаг 3
После того как весь периметр будет отщёлкнут, снимите заднюю крышку устройства.
Будьте осторожны, чтобы не отключить кабели динамика и микрофона, прикреплённые к задней крышке планшета.
Шаг 4
Снимите прозрачную оранжевую ленту с края батареи.
Отделите батарею, используя пластиковый лопаточный инструмент.
Шаг 5

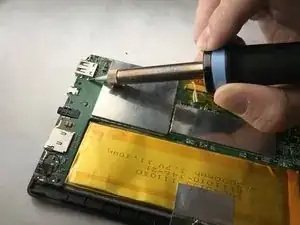

Отпайте положительный и отрицательный выводы.
Шаг 6
Оттяните батарею от клеевого слоя.
Снимите серую ленту с верхней части батареи.
Шаг 7

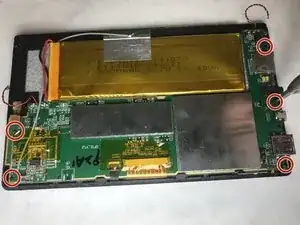

Снимите пять винтов длиной 5 мм с материнской платы, используя крестовую отвёртку #0.
Шаг 8

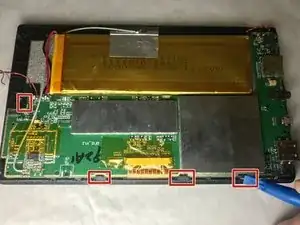

С помощью пластикового лопаточного инструмента отогните четыре защёлки, чтобы освободить материнскую плату.
Шаг 9

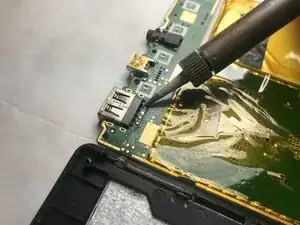

Отпаивайте восемь припаянных соединений, удерживающих USB‑порт на месте.
Заключение
Для сборки устройства выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
