Замена экрана Le Pan S

Снимите два винта Phillips #00 длиной 3,5 мм, которые закрыты слотом micro SD.

Эта крышка расположена рядом с кнопкой громкости на боковой стороне Le Pan S.

Вставьте лопатку между передней и задней панелями, чтобы поддеть их и разъединить.

Делайте это рядом с кнопкой громкости и крышкой micro SD.

Продолжайте поддевать остальную часть корпуса, перемещая лопатку вдоль стороны устройства.

Когда передняя и задняя панели полностью разъединены, снимите заднюю крышку, чтобы открыть внутренние компоненты.

Отключите аккумулятор от платы и отложите его в сторону.

Лучший способ — вынуть разъём шлейфа вручную, тянув в направлении проводов и от плате. Используйте лопатку, чтобы осторожно доубедить разъём при необходимости.

Если Вы заменяете аккумулятор, утилизируйте старый правильно.

Снимите ленту, закрывающую конец плоского гибкого шлейфа.

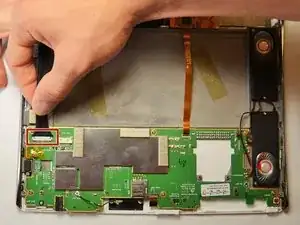

Отключите разъём кабеля дисплея, осторожно вытащив белую частицу разъёма из его основания.

Повторите для другого конца кабеля, прикреплённого в верхней части планшета.

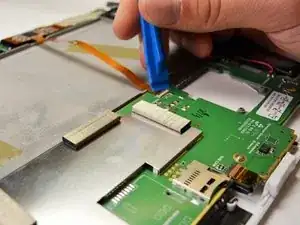

Отключите плоский гибкий шлейф, размыкнув разъём с нулевым усилием вставки (ZIF).

Это можно сделать с помощью пластикового инструмента для вскрытия, лопатки или ногтя, подняв фиксирующий язычок.

Снимите шесть винтов Phillips #00 длиной 2,5 мм, фиксирующих зелёную плату.

Используйте лопатку, чтобы снять вибромотор.

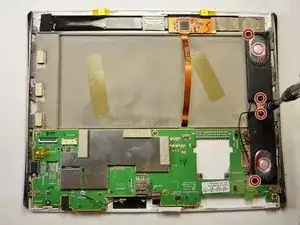

Снимите четыре винта Phillips #00 длиной 3,5 мм, удерживающие динамики.

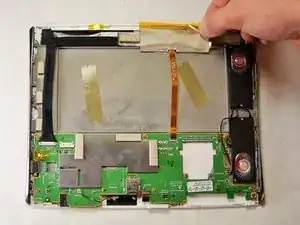

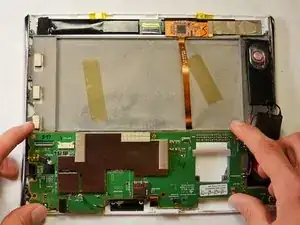

Откиньте зелёную плату назад так, чтобы экран отделился от платы.

Будьте осторожны, чтобы не повредить кабель антенны Wi‑Fi, который всё ещё припаян к пластиковому корпусу.

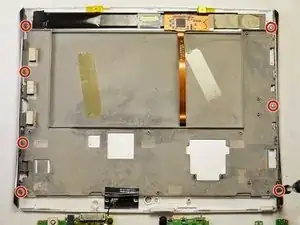

Снимите семь винтов Phillips #00 длиной 3,5 мм, которые соединяют серую заднюю панель со экраном.

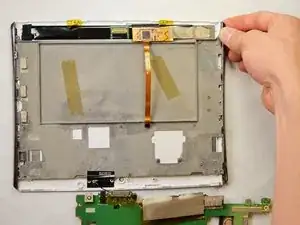

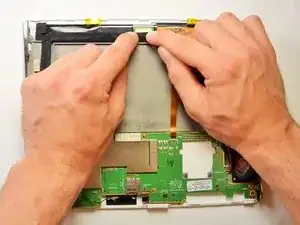

Снимите серую заднюю панель с экрана, чтобы обнажить заднюю сторону ЖК‑дисплея.

Снимите ЖК‑дисплей, осторожно поднимая его вверх.

Разместите дисплей в месте, где он не будет повреждён.

Переверните устройство лицевой стороной вверх.

Используйте термофен или фен, чтобы ослабить клей, прикрепляющий экран. Начинайте с низкой и равномерно распределённой температуры, постепенно увеличивая нагрев по мере необходимости.

Если у Вас нет термофена или фена, используйте металлические инструменты для вскрытия, упомянутые в Шаге 16.

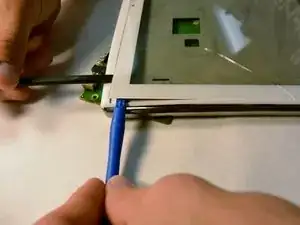

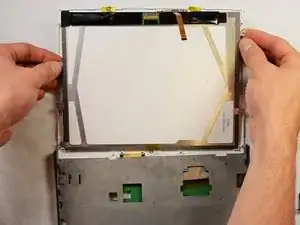

Используйте пластиковую лопатку и пластиковый инструмент для вскрытия, чтобы приподнять экран в одном из углов и отстранить его от клея.

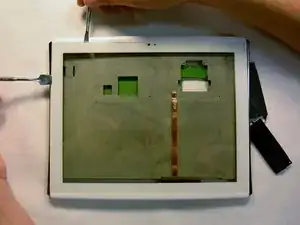

Проводите металлическими инструментами по сторонам экрана, чтобы отделить клей от экрана.

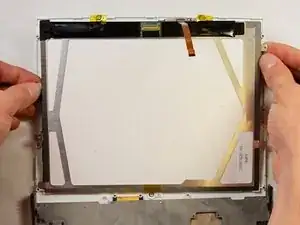

Продолжайте, пока все стороны экрана не отделятся от корпуса Le Pan S.

Убедитесь, что очистили корпус от оставшегося клея перед установкой нового экрана и клеевого слоя.
