Замена материнской платы Le Pan II
В этом руководстве пошагово показано, как заменить материнскую плату Le Pan II. Вентиляторы должны оставаться прикреплёнными к материнской плате после завершения.
Шаг 1
Вставьте металлическую лопатку между передней и задней панелями, чтобы разъединить их.
Продолжайте поддевать, перемещая металлическую лопатку вдоль щели, чтобы полностью отделить обе панели.
Избегайте использования металла при вскрытии устройств, так как это может повредить или треснуть экран.
Шаг 2
Используйте пластиковый инструмент для вскрытия, чтобы отсоединить плоский ленточный кабель от разъёма материнской платы.
Отсоедините плоский ленточный кабель, аккуратно вытащив его из порта.
Шаг 3
Используйте пластиковый инструмент для вскрытия, чтобы отсоединить кабель дисплея от разъёма материнской платы.
Отсоедините кабель дисплея, аккуратно вытащив его из порта.
Шаг 4
Снимите серую металлическую заднюю панель со экрана.
Шаг 5
Переверните планшет экраном вверх и используйте металлическую лопатку, чтобы отделить экран от боковых элементов.
Шаг 6
Поднимите и осторожно извлеките ЖК-дисплей из передней крышки.
Шаг 7
Используйте пластиковый инструмент для вскрытия, чтобы выдвинуть провода, соединяющие батарею с материнской платой, и отложите батарею в сторону.
Шаг 8

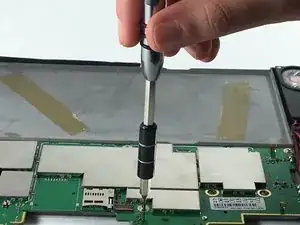

Отверткой Phillips 00 отвинтите винты, крепящие материнскую плату.
Напоминание: должно быть 8 винтов (3,5 мм)
Шаг 9
Отверткой Phillips 00 отвинтите винты, крепящие вентилятор.
Напоминание: для вентилятора должно быть 4 винта (1 мм).
Примечание: Отсюда вы можете просто поднять и вынуть материнскую плату из остальной части устройства.
Заключение
Чтобы собрать устройство обратно, выполните эти действия в обратном порядке.
