Замена разъема зарядки Le Pan II

Вставьте металлическую лопатку между передней и задней панелями, чтобы их разделить.

Продолжайте поддевать, перемещая металлическую лопатку вдоль щели, чтобы полностью отделить две панели.

Избегайте использования металла при открытии устройств, так как это может повредить или треснуть экран.

Используйте пластиковый инструмент для открытия, чтобы отключить плоский кабель от разъема материнской платы.

Отключите плоский кабель, аккуратно вытянув его из разъема.

Используйте пластиковый инструмент для открытия, чтобы отключить кабель дисплея от разъема материнской платы.

Отключите кабель дисплея, аккуратно вытянув его из разъема.

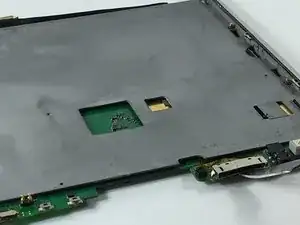

Уберите серую металлическую крышку с экрана.

Перевертите планшет так, чтобы экран был обращен вверх, и используйте металлическую лопатку, чтобы отделить экран от боковых частей.

Поднимите и аккуратно уберите дисплей LCD с передней панели.

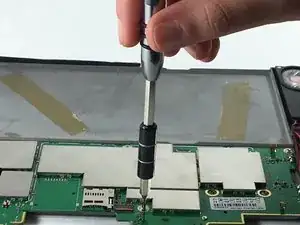

Используйте биту отвертки Phillips 00, чтобы открутить винты материнской платы.

Напоминаем: должно быть 8 винтов (3,5 мм) на материнской плате.

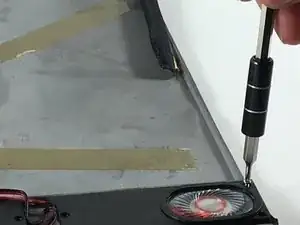

Используйте биту отвертки Phillips 00, чтобы открутить винты вентилятора.

Напоминаем: должно быть 4 винта (1 мм) на вентиляторе.

Используйте металлическую лопатку, чтобы отсоединить разъем зарядки от материнской

Перевод руководства с ifixit.com
