Замена материнской платы Kindle Paperwhite 3-го поколения

Перед началом убедитесь, что устройство выключено.

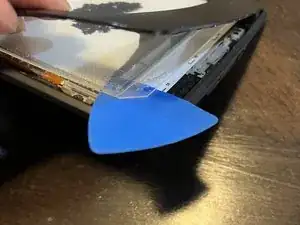

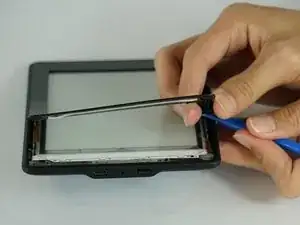

Осторожно подденьте рамку (безель) экрана пластиковым инструментом для вскрытия. Начните с углов и проводите инструментом по краям, пока не вернётесь в исходную точку.

Будьте осторожны при использовании металлической лопатки — она может поцарапать поверхность Kindle.

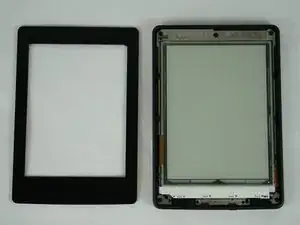

При поддевании рамки проявляйте максимальную осторожность. Следите, чтобы инструмент не провалился под дисплей. Отрывая крышку, отделяйте дисплей от клея, фиксирующего рамку.

Убедитесь, что разделитель проходит через обе стороны рамки поверх дисплея.

На втором фото показан слой, через который должен безопасно пройти ваш инструмент.

На третьем фото показан пример возможной неисправности. Если это произойдет, сенсорный слой будет неправильно считывать касания, и дисплей будет необратимо повреждён.

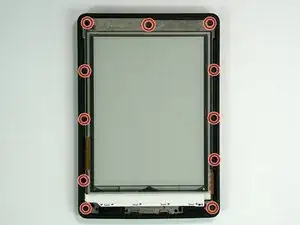

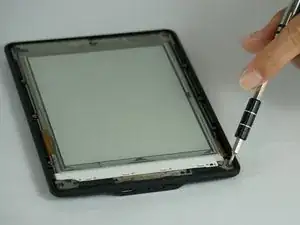

Открутите одиннадцать винтов Phillips #000 длиной 3.2 мм, расположенных по периметру рамки.

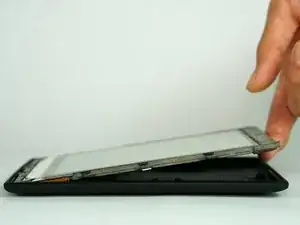

Аккуратно поднимите среднюю рамку из корпуса руками.

Сначала приподнимите сторону, противоположную кнопке питания.

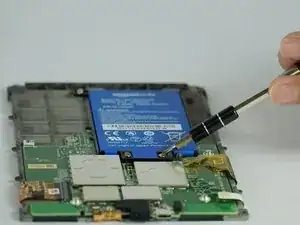

Открутите три винта Phillips #000 длиной 3.0 мм, фиксирующие аккумулятор.

Аккуратно приподнимите аккумулятор из рамки.

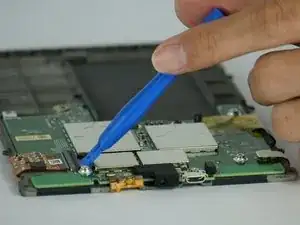

Переверните чёрный фиксатор пластиковой лопаткой, затем осторожно оттяните оранжевый ленточный кабель назад.

Переверните крошечный бело-кремовый фиксатор наклонными точными пинцетами в сторону аккумулятора.

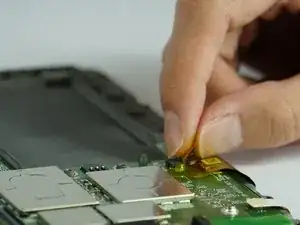

Осторожно отлейте оранжевый ленточный кабель назад.

Отлейте оранжевый ленточный кабель у места крепления к аккумулятору.

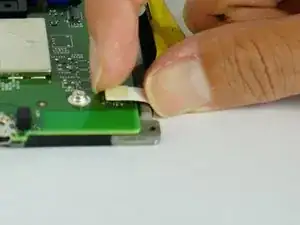

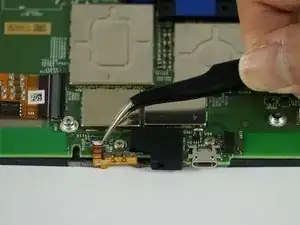

Переверните крошечный чёрный фиксатор наклонными точными пинцетами в сторону ближайнего края устройства.

Отсоедините белый разъём пальцами.

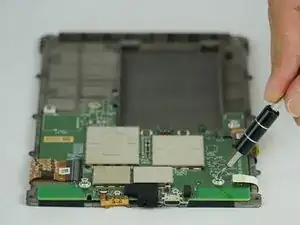

Открутите шесть винтов Phillips #000 длиной 3.0 мм, окружающих материнскую плату.

Открутите один винт Phillips #000 длиной 2.5 мм.

Под винтом 2.5 мм находится небольшая металлическая пластина; под четырьмя винтами 3.0 мм — шайбы.

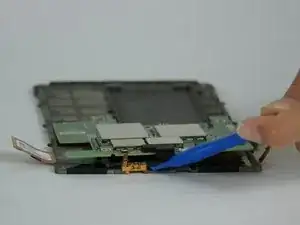

Используйте пластиковый инструмент для вскрытия, чтобы приподнять материнскую плату вверх из рамки.
