Замена порта зарядки ASUS Eee Pad Transformer
Порт зарядки — важная часть любой электроники, именно через него устройство неоднократно получает энергию. Неисправный порт может приводить к плохой зарядке или полному отсутствию зарядки. Порты могут быть повреждены по разным причинам, а замена — достаточно простая процедура для решения проблемы.
Шаг 1
Используйте отвертку Torx T5, чтобы выкрутить два винта T5 длиной 4,5 мм по обеим сторонам порта в нижней части планшета.
Шаг 2
Используйте пластиковый инструмент для вскрытия, чтобы поддеть между корпусом планшета и внешней рамкой. Снимите внешнюю рамку, проходя по всему периметру устройства и поднимая рамку вверх.
Физические кнопки расположены снаружи рамки справа; продолжайте руководство, чтобы найти внутренние кнопки.
Шаг 3
Снимите четыре винта Phillips #00 длиной 2 мм в углах планшета.
Шаг 4
Используйте отвертку Phillips #00, чтобы выкрутить три винта длиной 3 мм, фиксирующие переднюю панель к задней, расположенные над областью камеры в верхней части планшета.
Шаг 5
Используйте отвертку Phillips #00, чтобы выкрутить три винта длиной 3 мм, фиксирующие переднюю панель к задней, расположенные в нижней части планшета рядом с портом.
Шаг 6
Снимите заднюю панель, оттянув её от оставшейся части устройства.
Шаг 7

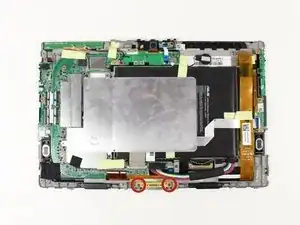

Используйте отвертку Phillips #00, чтобы выкрутить два винта длиной 3 мм, расположенные в нижней центральной части планшета рядом с портом зарядки.
Шаг 8

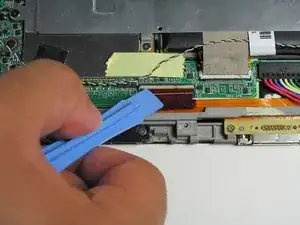

Используйте пластиковый инструмент для вскрытия, чтобы приподнять белую защёлку, расположенную слева от порта зарядки.
Шаг 9

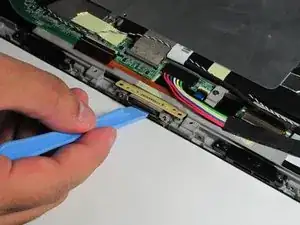

Используйте пластиковый инструмент для вскрытия, чтобы приподнять порт зарядки.
Шаг 10

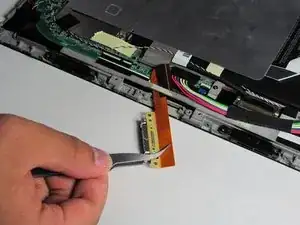

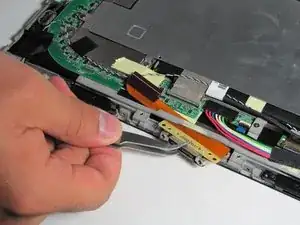

Используйте пинцет, чтобы покачиванием вынуть плату порта из-под металлической планки.
Убедитесь, что красная защёлка не застряла под металлической планкой при вытягивании компонента порта, иначе плата порта зарядки будет повреждена.
Заключение
Для сборки устройства следуйте этим инструкциям в обратном порядке.
Перевод руководства с ifixit.com
