Замена системной платы Acer Iconia A110

Перед разборкой планшета убедитесь, что устройство выключено.

Подденьте правую сторону корпуса пластиковой отвёрткой. При необходимости оставьте отвёртку в зазоре, чтобы корпус не закрылся.

Во время этого процесса кнопка громкости и/или кнопка питания могут выпасть.

Подденьте левую сторону корпуса пластиковой отвёрткой. Задняя панель планшета теперь должна полностью отделиться от передней.

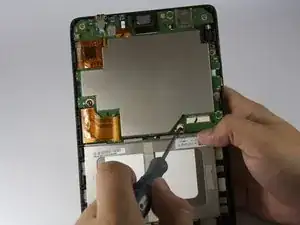

С помощью пластиковой отвёртки и лопатки аккуратно подденьте аккумулятор и отсоедините его от корпуса.

Во время выполнения этой операции вы должны услышать, как разрывается клейкая лента.

После того, как аккумулятор перестанет держаться на клею, отсоедините разъём, соединяющий аккумулятор с системной платой.

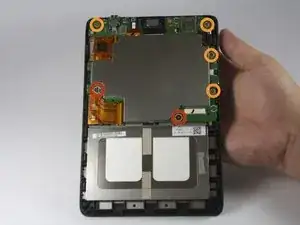

Используя фигурную отвёртку №00, выверните следующие винты, крепящие системную плату к задней панели:

Два винта 2,0 мм (с головкой большего диаметра)

Четыре винта 2,5 мм (с головкой меньшего диаметра)

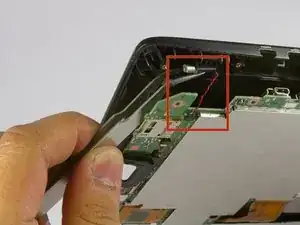

В правом верхнем углу системной платы находится вибромотор. Пинцетом аккуратно вытяните вибромотор из-под системной платы.

Вибромотор всё ещё соединён с системной платой тонким проводом, поэтому осторожность необходима, чтобы не оторвать провод.

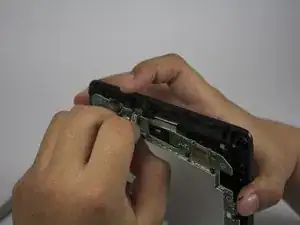

Пальцами аккуратно отсоедините кабель, соединяющий вибромотор с системной платой. Положите в сторону.

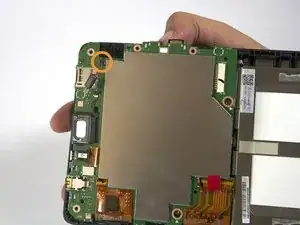

Динамик, расположенный в верхней части системной платы, должен легко выдвигаться. Учтите, что он всё ещё соединён проводом, поэтому действуйте осторожно.

Медленно вытяните провод, соединяющий динамик с системной платой.

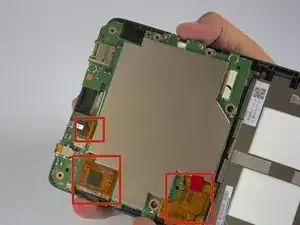

Следующий шаг — извлечение шлейфов, подключённых к системной плате.

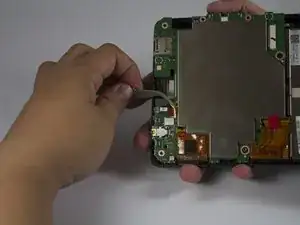

Каждый шлейф закрыт наклейкой; снимите её пинцетом.

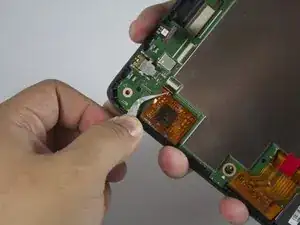

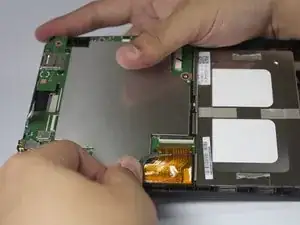

Пинцетом аккуратно вытяните шлейф.

Вытягивайте шлейф строго в горизонтальном направлении, а не вверх, чтобы не порвать его.

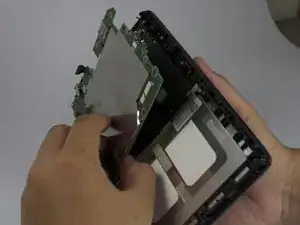

После отключения всех шлейфов отведите их в сторону, и системная плата должна легко выпасть.
