Замена камеры планшета Acer Iconia B1-710
В данном руководстве приведены пошаговые инструкции по снятию и замене камеры на планшете Acer Iconia B1-710.
Если камера поцарапалась, разбилась или работает некорректно, это руководство поможет снять и заменить камеру на вашем планшете Acer Iconia B1-710.
Будьте осторожны, устройство хрупкое.
Шаг 1
Откройте заднюю крышку, поддев корпус инструментом для вскрытия.
Будьте осторожны и не разрывайте детали резко. Там проходит провод, который может порваться.
Шаг 2
Отключите аккумулятор от материнской платы.
Шаг 3
Снимите аккумулятор.
Аккумулятор слегка приклеен, поэтому его может быть трудно вынуть.
Шаг 4

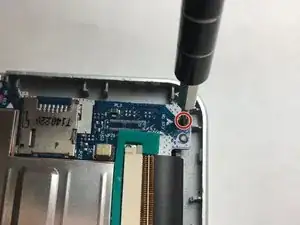

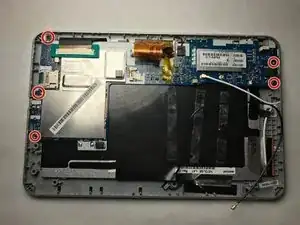

Удалите пять винтов Phillips #000 длиной 3 мм. Расположение винтов показано на изображении выше, обведено красным.
Храните снятые винты в безопасном месте, чтобы использовать их позже.
Шаг 5

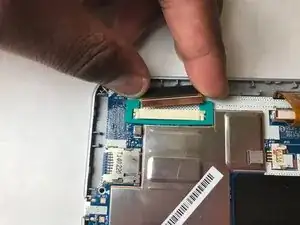

Отключите ЖК-экран, поддев разъем ЖК-панели от белой платы. Место расположения разъема показано на изображении выше, обведено красным.
Если вам трудно вынуть разъем ЖК, используйте лопатку, чтобы аккуратно его приподнять.
Шаг 6

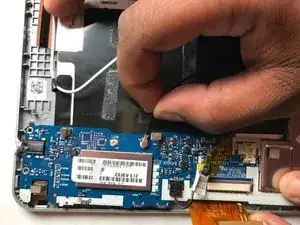

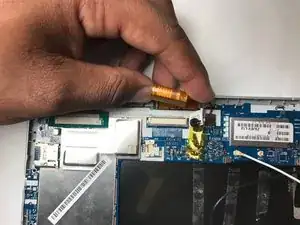

Далее отсоедините оранжевую шлейф-плату от материнской платы, аккуратно приподняв её. Место расположения оранжевой шлейф-платы показано на изображении выше, обведено красным.
Оранжевая шлейф-плата хрупкая; при отключении будьте осторожны, чтобы она не порвалась.
Шаг 7

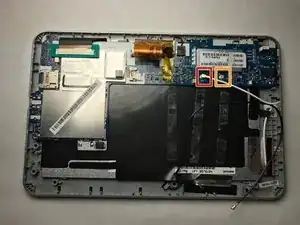

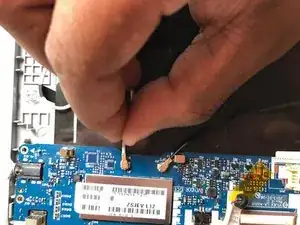

Отключите белый провод, показанный выше, обведённый красным.
Отключите черный провод, показанный выше, обведённый оранжевым.
Шаг 8

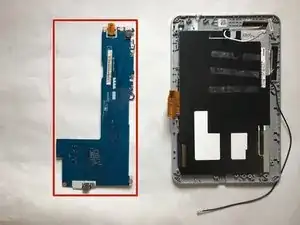

Аккуратно снимите материнскую плату, осторожно приподнимая её.
Шаг 9

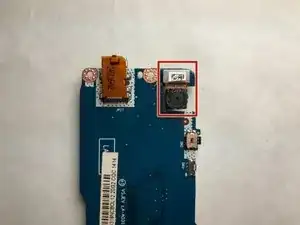

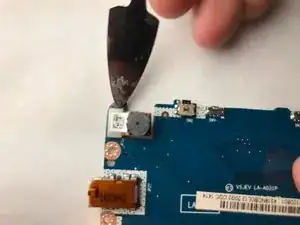

Снимите камеру с материнской платы с помощью лопатки.
Будьте осторожны, чтобы не повредить разъем камеры; он очень хрупкий.
Заключение
Для сборки устройства следуйте приведенным выше инструкциям в обратном порядке.
Перевод руководства с ifixit.com
