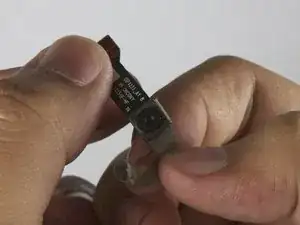

Замена фронтальной камеры Acer Iconia A110

Перед началом разборки планшета убедитесь, что устройство выключено.

С помощью пластиковой лопатки приподнимите правую сторону корпуса. При необходимости зафиксируйте лопатку в зазоре, чтобы корпус не закрывался.

В процессе разборки кнопка громкости и/или кнопка питания могут выпадать.

С помощью пластиковой лопатки приподнимите левую сторону корпуса. Задняя крышка планшета теперь должна полностью отделиться от передней части.

Используя пластиковую лопатка и фигурную лопаточку, аккуратно отрывайте батарею от корпуса.

Вы должны услышать, как отклеивается клей.

Когда батарея перестанет прилипать к корпусу, отсоедините разъем, соединяющий батарею с материнской платой.

Отвинтите крестовой отверткой Phillips #00 следующие винты, закрепляющие материнскую плату на задней панели:

Два винта 2,0 мм (с более крупной головкой)

Четыре винта 2,5 мм (с меньшей головкой)

В верхней правой части материнской платы находится вибромотор. Пинцетом аккуратно выньте вибромотор из-под материнской платы.

Вибромотор по-прежнему подключён к материнской плате тонким проводом — будьте осторожны, чтобы не вырвать провод.

Пальцами аккуратно отсоедините кабель, крепящий вибромотор к материнской плате. Отложите в сторону.

Динамик, расположенный в верхней части материнской платы, должен легко выскользнуть. Учтите, что к нему всё ещё подключён провод, поэтому действуйте аккуратно.

Пальцами медленно вытяните провод, соединяющий динамик с материнской платой.

Далее извлеките плоские шлейфы, подключенные к материнской плате.

Каждый шлейф закрыт наклейкой; снимите её пинцетом.

Пинцетом извлеките шлейф.

Тяните шлейф горизонтально, а не вертикально, чтобы не порвать его.

После отключения всех шлейфов отведите их в сторону — материнская плата должна легко выскользнуть.

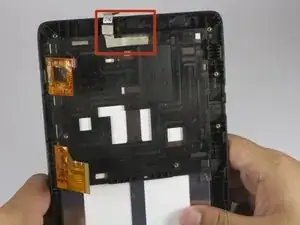

Аккуратно сжав верхний участок кабеля камеры, медленно потяните вниз, чтобы отделить клеящуюся ленту от планшета.
