Замена экрана Acer Iconia B1-710
Если экран вашего планшета Acer Iconia модели B1-710 не работает или повреждён, используйте это руководство, чтобы заменить экран. Если экран разбит, при первом обращении с устройством будьте осторожны, так как могут присутствовать осколки стекла. Перед началом убедитесь, что устройство не подключено к зарядным устройствам и выключено.
Шаг 1
Откройте заднюю крышку, поддев корпус инструментом для вскрытия.
Будьте осторожны, чтобы не разъединять детали грубо. Может быть провод, который может порваться.
Шаг 2
Отключите аккумулятор от материнской платы.
Шаг 3
Снимите аккумулятор.
Аккумулятор слабо приклеен, поэтому его может быть трудно извлечь.
Шаг 4

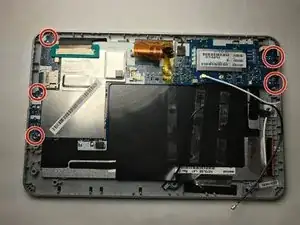

Отвинтите все пять винтов Phillips #000 длиной 3 мм.
Шаг 5

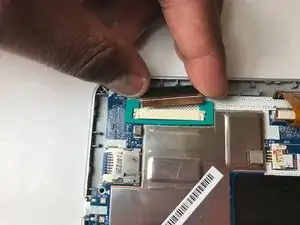

Отключите шлейф ЖК‑экрана.
Шаг 6

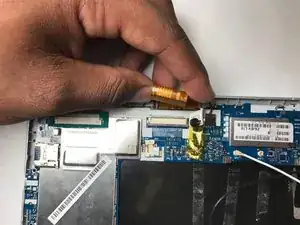

Отключите оранжевый шлейф.
Шаг 7

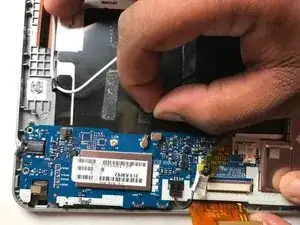

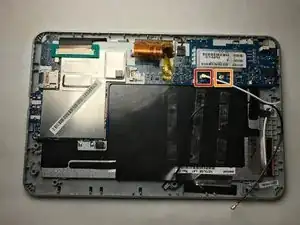

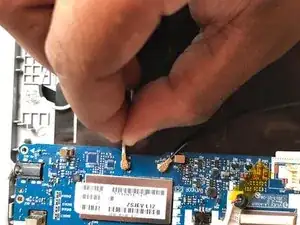

Отключите белый провод от материнской платы.
Отключите чёрный провод от материнской платы.
Шаг 8

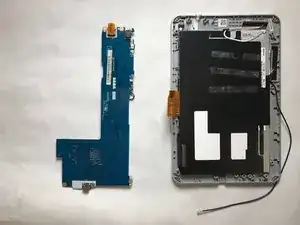

Снимите материнскую плату с планшета.
Шаг 9

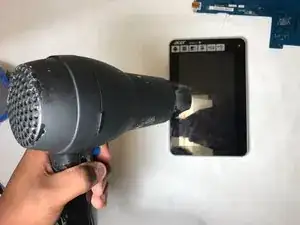

Используйте фен, чтобы расплавить клей, удерживающий ЖК‑дисплей.
Терпение — ключ. Для расплавления клея потребуется несколько минут.
Шаг 10

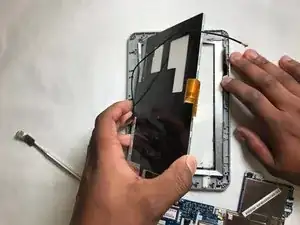

Отделите ЖК‑дисплей.
Этот элемент хрупкий и его нужно отделять с осторожностью.
Детали могут быть горячими.
Шаг 11

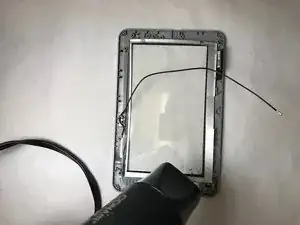

Используйте фен, чтобы расплавить клей под тонкой металлической рамкой.
Этот элемент металлический и станет горячим в процессе.
Шаг 12

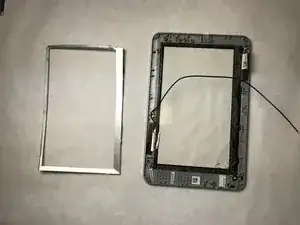

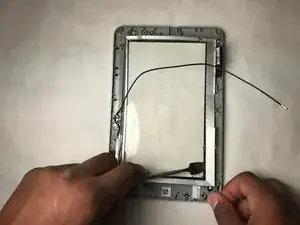

Снимите тонкую металлическую рамку.
Будьте осторожны, чтобы не согнуть рамку — она очень тонкая.
Шаг 13

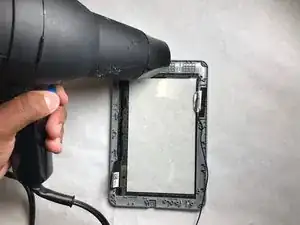

Используйте фен, чтобы расплавить клей между металлической рамкой и экраном.
Рамка станет горячей.
Шаг 14

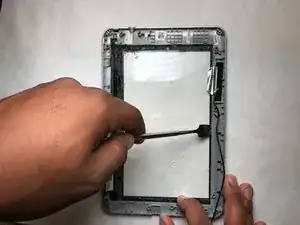

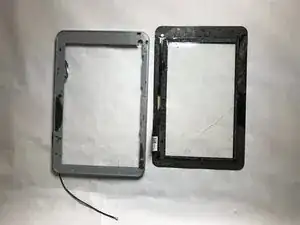

Отделите рамку от экрана.
Будьте осторожны при отделении экрана, иначе он может получить дополнительные повреждения.
Заключение
Для сборки устройства выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
