Acer Iconia A110 Замена кнопки питания

Перед разборкой планшета убедитесь, что устройство выключено.

Подденьте правую сторону корпуса пластиковой монтажной лопаткой. При необходимости зафиксируйте инструмент в зазоре, чтобы корпус не захлопнулся.

В процессе отделения корпуса кнопка громкости и/или кнопка питания может выпасть.

Подденьте левую сторону корпуса пластиковой монтажной лопаткой. Задняя крышка планшета теперь должна полностью отделиться от передней части.

Используя пластиковой монтажной лопаткой и медиатор, аккуратно приподнимите аккумулятор от корпуса.

Вы должны услышать разрывающийся клей при выполнении этой операции.

Когда аккумулятор перестанет держаться на клее, отключите разъём, соединяющий аккумулятор с материнской платой.

Отвинтите крестовой отвёрткой PH00 следующие винты, фиксирующие материнскую плату к задней панели:

Два винта 2,0 мм (с большей головкой)

Четыре винта 2,5 мм (с меньшей головкой)

В верхнем правом углу материнской платы находится вибромотор. Пинцетом аккуратно вытащите вибромотор из-под платы.

Вибромотор всё ещё подключён к плате тонким проводом, поэтому будьте осторожны, чтобы не вырвать провод.

Пальцами аккуратно отсоедините кабель, фиксирующий вибромотор к материнской плате. Отложите в сторону.

Динамик, расположенный в верхней части материнской платы, должен легко выскользнуть. Обратите внимание, что к нему всё ещё подключён провод, поэтому действуйте аккуратно.

Пальцами медленно вытяните провод, соединяющий динамик с материнской платой.

Далее извлеките ленточные шлейфы, подключённые к материнской плате.

Каждый шлейф закрыт наклейкой; снимите её пинцетом.

Пинцетом извлеките ленточный шлейф.

Тяните шлейф горизонтально, а не вертикально, чтобы не порвать ленту.

После отключения всех ленточных шлейфов отведите их в сторону — материнская плата должна легко выйти.

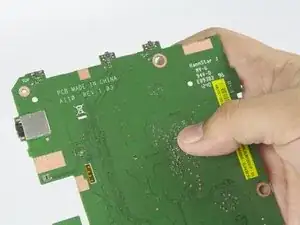

После снятия материнской платы на боковой стороне видны кнопки.

Если у вас нет опыта пайки, ОСТАНОВИТЕСЬ. См. эту ссылку для руководства по пайке от iFixit.

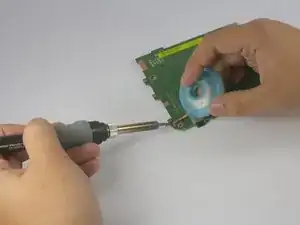

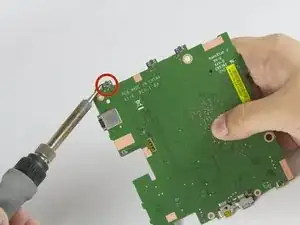

Используйте паяльник и припойную ленточную оплётку для выпаивания кнопки. Это может быть сложно из‑за использования бессвинцового припоя при производстве.
