Замена сенсорного экрана/стекла Acer Iconia Tab A501

Выключите устройство перед его вскрытием.

Используйте пластиковый инструмент для открытия, чтобы аккуратно отделить заднюю крышку, начиная от кнопок громкости.

Продолжайте отделять заднюю крышку вдоль короткой стороны, ближайшей к камере, и по периметру устройства.

Когда задняя крышка будет отделена примерно чуть больше чем на половину по периметру, её будет легко снять.

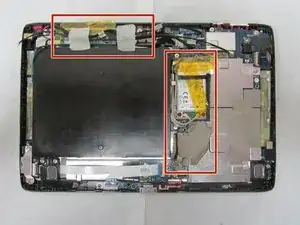

Снимите всю ленту с устройства.

В следующем шаге осторожно — не сжимайте сильно и не царапайте плату.

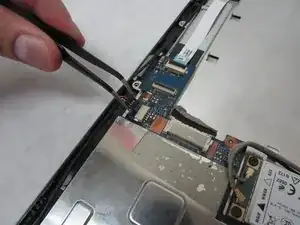

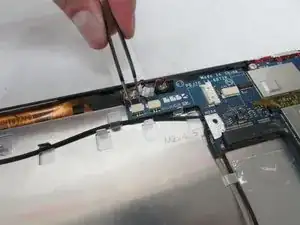

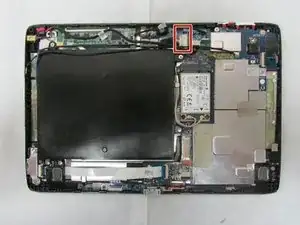

Используйте наклонные пинцеты, чтобы отключить кабель между платой и батареей от белого разъёма посередине на стороне, противоположной док‑порту.

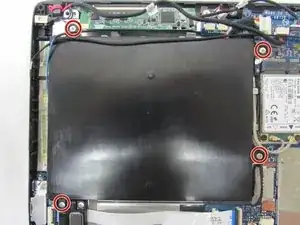

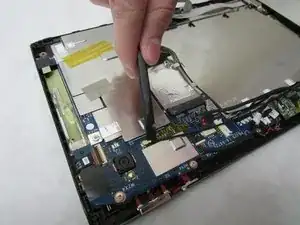

Используйте отвертку Phillips №1, чтобы выкрутить четыре винта Phillips диаметром 4,0 мм, соединяющие батарею с платой.

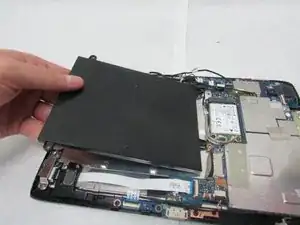

Извлеките батарею.

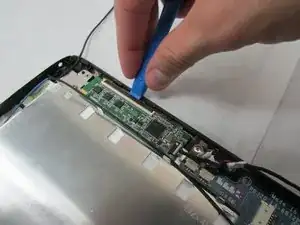

Используйте пластиковый инструмент для открытия, чтобы поднять фиксатор на плате, к которому подключён сложенный белый ленточный кабель.

Извлеките сложенный белый кабель.

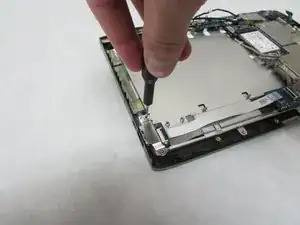

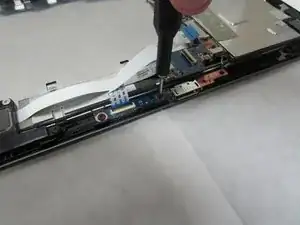

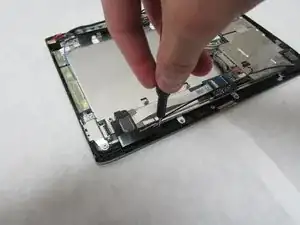

Используйте отвертку Phillips №1, чтобы выкрутить три винта Phillips диаметром 3,0 мм, удерживающих док‑порт на месте.

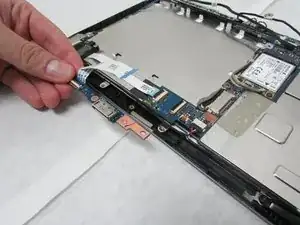

Снимите док‑порт.

В этом шаге осторожно — не сжимайте сильно и не царапайте плату.

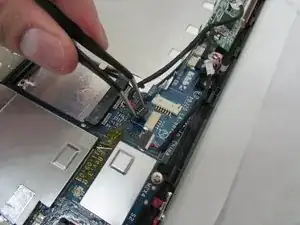

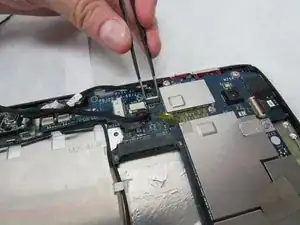

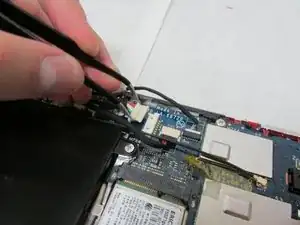

Используйте наклонные пинцеты, чтобы отключить кабель с красными, белыми и зелёными проводами от бежевого разъёма, расположенного немного в сторону от док‑порта.

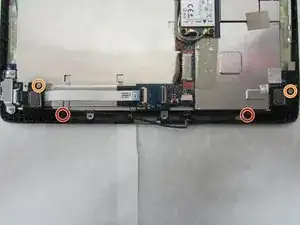

Отвинтите винт Phillips диаметром 3,0 мм на каждом динамике, используя отвертку Phillips №1.

Отвинтите винт Phillips диаметром 4,0 мм на каждом динамике, используя отвертку Phillips №1.

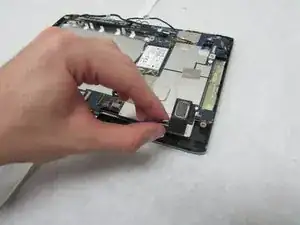

Снимите динамики.

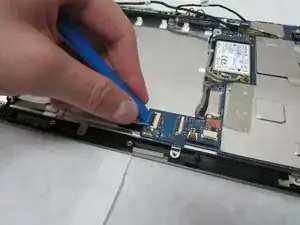

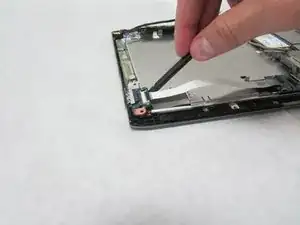

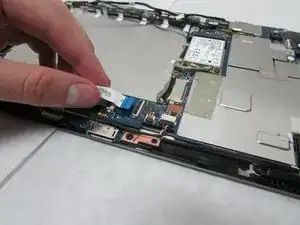

Используйте пластиковый инструмент для открытия, чтобы поднять фиксатор на плате, к которому подключён прямой белый ленточный кабель.

Извлеките прямой белый ленточный кабель.

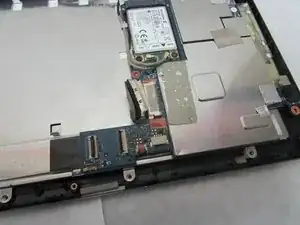

Используйте отвертку Phillips №1, чтобы снять два винта Phillips диаметром 4,0 мм, крепящие металлическую пластину, плату USB и устройство.

Снимите металлическую пластину.

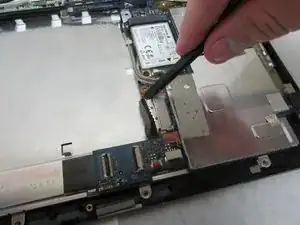

Используйте лопатку Halberd, чтобы аккуратно поддеть и извлечь разъёмы.

В следующем шаге соблюдайте осторожность.

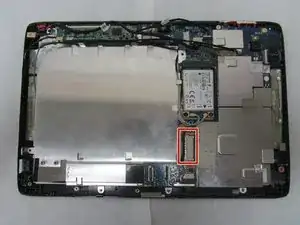

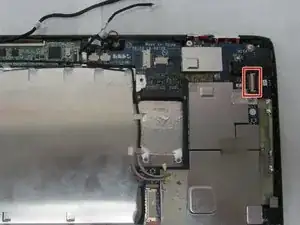

Используйте широкий плоский конец стандартной лопатки, чтобы отключить разъём дисплея от большого металлического порта рядом с местом для батареи.

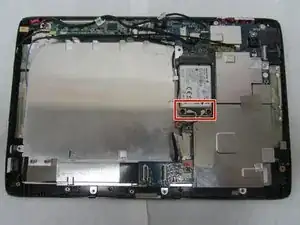

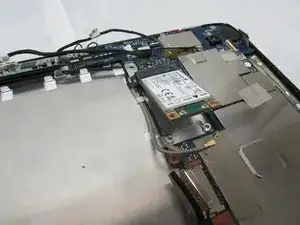

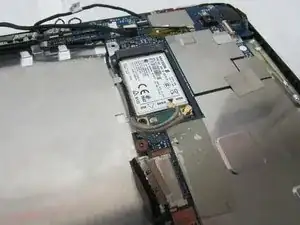

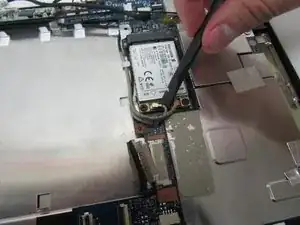

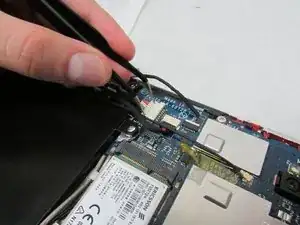

Используйте плоский конец стандартной лопатки, чтобы отключить два маленьких поворотных разъёма, подключённых к беспроводному адаптеру.

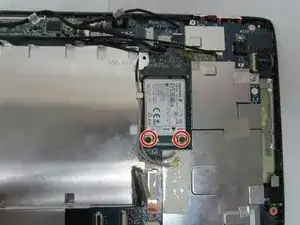

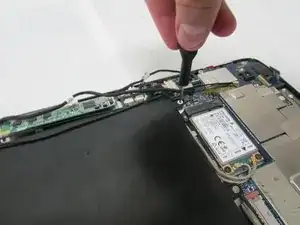

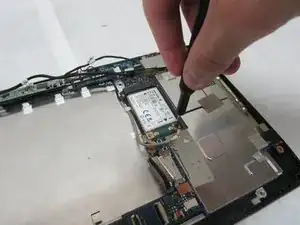

Используйте отвертку Phillips №1, чтобы выкрутить два винта Phillips диаметром 3,0 мм, удерживающих адаптер.

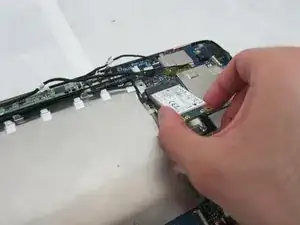

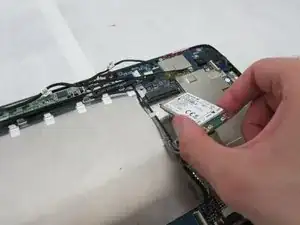

Аккуратно подвиньте адаптер вбок и извлеките его.

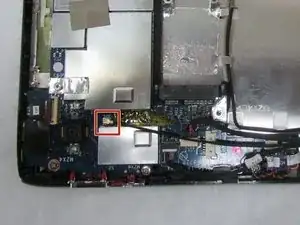

Используйте широкий конец стандартной лопатки, чтобы снять поворотный разъём 3G‑антенны под тыльной камерой.

На следующем шаге будьте осторожны — не сдавливайте слишком сильно и не царапайте материнскую плату.

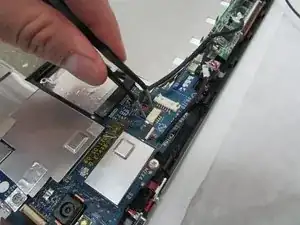

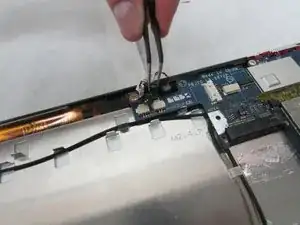

Используйте наклонные пинцеты, чтобы отсоединить кабель с красными проводами от бежевого разъёма напротив док-порта.

Зарядный порт может быть приклеен снизу и потребовать небольшого усилия для извлечения.

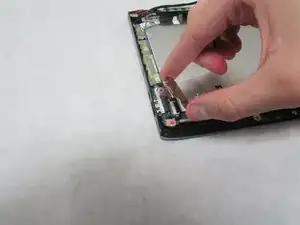

Используйте наклонные пинцеты, чтобы снять зарядный порт.

На этом шаге будьте осторожны — не сдавливайте слишком сильно и не царапайте материнскую плату.

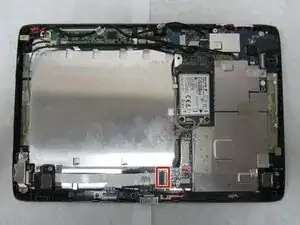

Используйте пинцет, чтобы снять белый разъём сенсорного экрана с разноцветными проводами из чёрного порта непосредственно под кнопками питания на материнской плате.

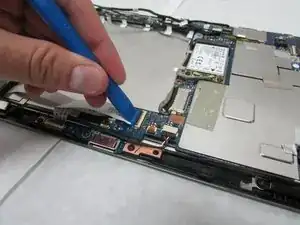

Используйте пластиковый инструмент для вскрытия, чтобы откинуть фиксатор широкого белого разъёма для тонкого оранжево-коричневого кабеля сенсорного экрана прямо над зарядным портом.

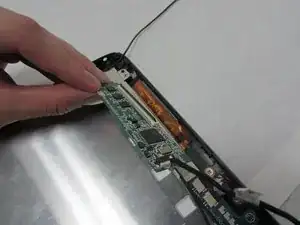

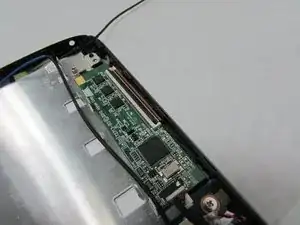

Снимите плату сенсорного экрана.

На этом шаге будьте осторожны — не сдавливайте слишком сильно и не царапайте материнскую плату.

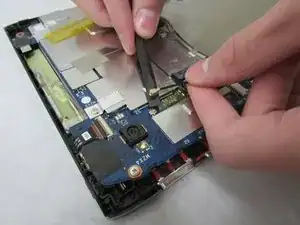

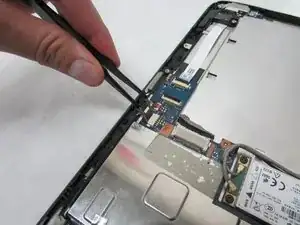

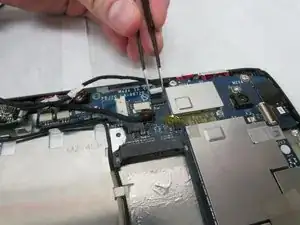

Используйте наклонные пинцеты, чтобы отсоединить два разъёма микрофона, которые находятся над оранжево-коричневым разъёмом сенсорного экрана и рядом с отсеком для батареи.

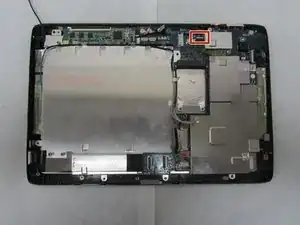

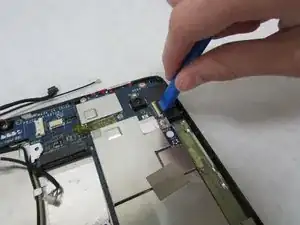

Используйте пластиковый инструмент для вскрытия, чтобы откинуть фиксатор белого разъёма передней камеры прямо над тыльной камерой.

Отсоедините кабель камеры от материнской платы.

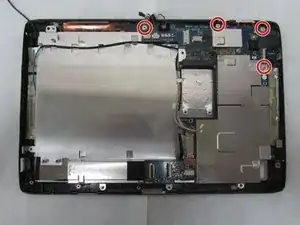

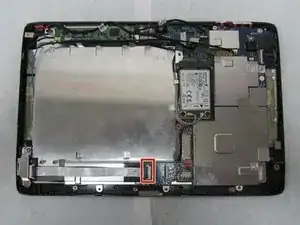

Используйте крестовую отвёртку Phillips #1, чтобы выкрутить четыре винта Phillips длиной 4,0 мм, удерживающие материнскую плату.

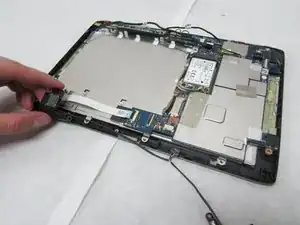

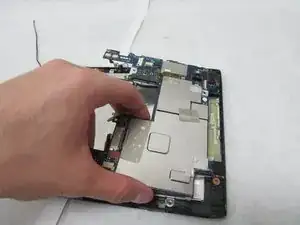

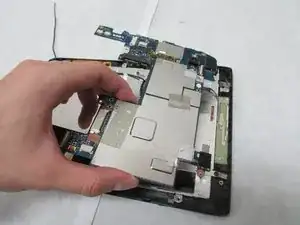

Снимите материнскую плату.

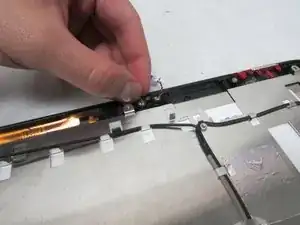

Снимите два микрофона посередине стороны, противоположной док-порту.

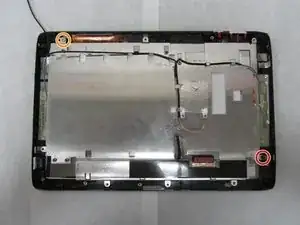

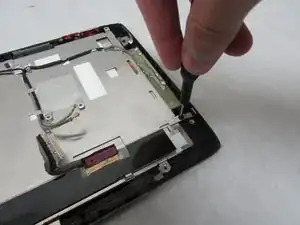

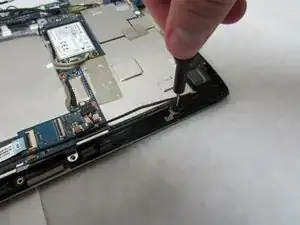

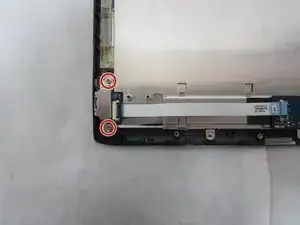

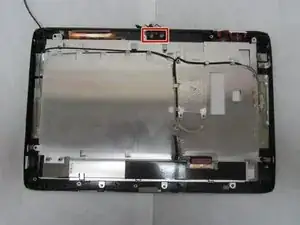

Используйте крестовую отвёртку Phillips #1, чтобы выкрутить винт Phillips длиной 3,0 мм, удерживающий тонкую металлическую пластину на устройстве вблизи порта Micro-HDMI.

Используйте крестовую отвёртку Phillips #1, чтобы выкрутить винт Phillips длиной 4,0 мм рядом с оранжево-коричневым кабелем сенсорного экрана.

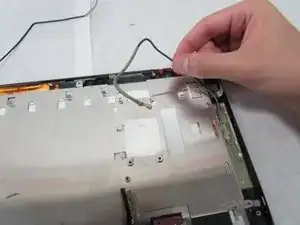

Отведите все провода с тонкой металлической пластины.

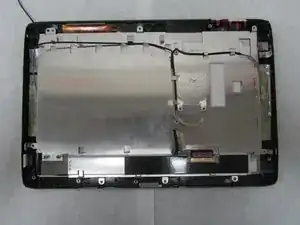

Снимите металлическую пластину.

Антенны на следующем шаге приклеены.

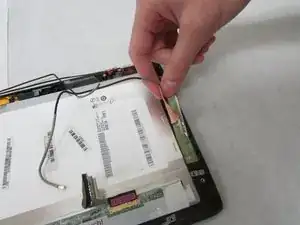

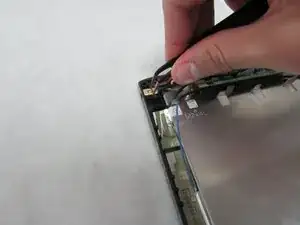

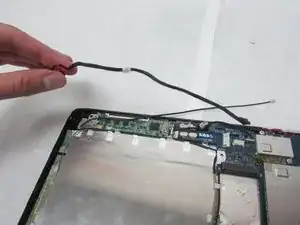

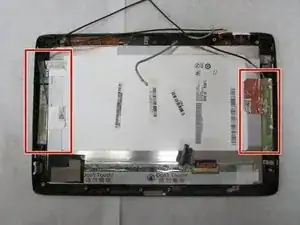

Снимите три антенны вдоль коротких сторон устройства.

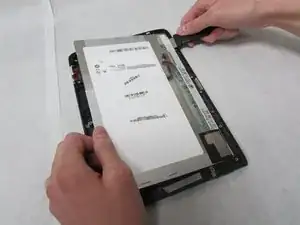

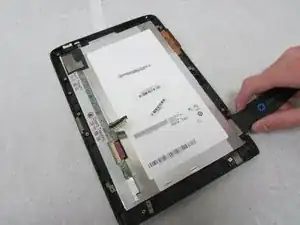

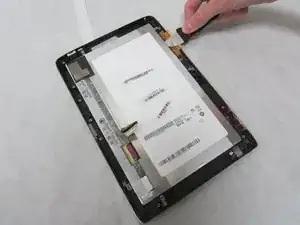

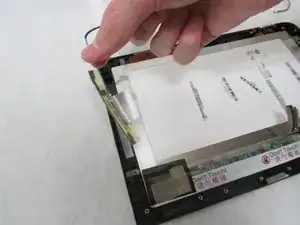

Осторожно вставьте медиатор (Jimmy) между дисплеем и стеклом, чтобы разорвать клеевое соединение.

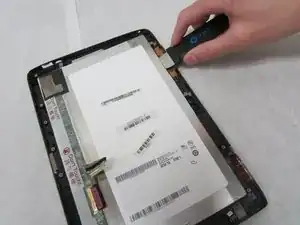

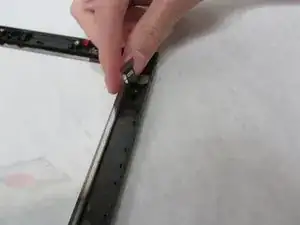

Продвигайте медиатор по всему периметру устройства.

Продолжайте продвигать медиатор по периметру устройства, пока клей полностью не перестанет держать дисплей.

Снимите дисплей.

Используйте медиатор, чтобы аккуратно извлечь фронтальную камеру из передней панели планшета.
