Замена аккумулятора Lenovo ThinkPad Helix
Настоящее руководство содержит информацию о том, как заменить аккумулятор Lenovo ThinkPad Helix.
Замена аккумулятора необходима для того, чтобы ваше устройство продолжало работать. Следуя этим шагам, помните о соблюдении безопасного рабочего пространства и месте для хранения винтов, чтобы ничего не потерять.
Lenovo добавляет: «Используйте только авторизованный аккумулятор, указанный для вашего планшета. Любой другой аккумулятор может воспламениться или взорваться». Это необходимо для обеспечения вашей безопасности и безопасности вашего устройства.
Шаг 1
Используя пластиковый инструмент для открытия или лопатку, аккуратно приподнимите экран.
По возможности используйте пластиковые инструменты для приподнимания экрана, так как металлический инструмент, показанный на изображении, может повредить ваше устройство.
Вам потребуется приложить немного усилий, чтобы открыть его. По периметру планшета есть небольшой выступ. Вы вставите инструмент между этим выступом и приподнимете его.
Как только вы сможете немного поднять экран от планшета, двигайтесь вокруг, пока экран не отделится от планшета. Остановитесь для второго шага.
Шаг 2
Аккуратно поднимите экран вверх.
После отделения вы не сможете полностью снять его из-за некоторого подключения кабелей.
Откройте зажимы ZIF-разъемов и аккуратно возьмите кабель, чтобы вытащить его.
Шаг 3
После отключения кабелей снимите экран.
Шаг 4

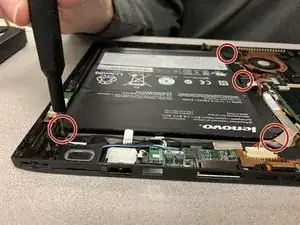

Используя отвертку Phillips #00, открутите четыре винта с нейлоновым покрытием диаметром 3 мм, удерживающие аккумулятор на месте.
Шаг 5
Отключите кабель аккумулятора от материнской платы.

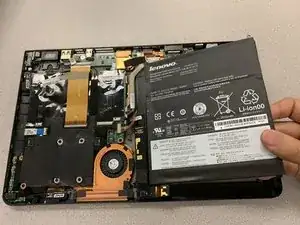

Поднимите аккумулятор из устройства.
Заключение
Чтобы собрать ваше устройство, следуйте этим инструкциям в обратном порядке.
Перевод руководства с ifixit.com
