Замена сенсорного стекла Acer Iconia B1-A71
Мы покажем, как разобрать планшет и заменить сенсорный экран. Перед заменой попробуйте заново подключить только шлейф сенсора. Руководство по этому доступно на главной странице Acer Iconia B1.
Пожалуйста, ПОДПИШИТЕСЬ на мой канал ツ
Шаг 1
Поскольку я не могу выключить планшет, я использую кнопку сброса для этого.

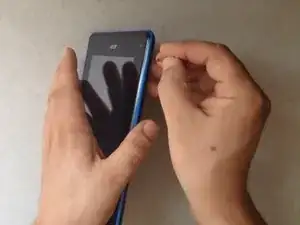

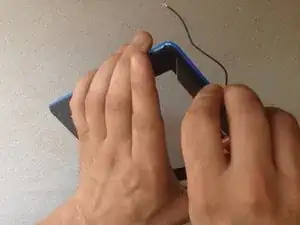

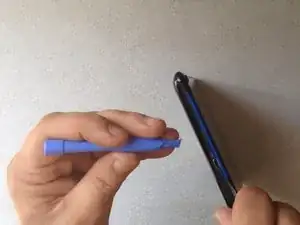

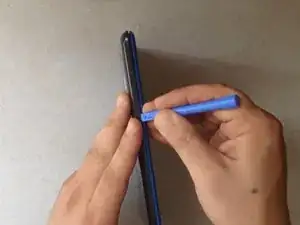

С помощью ножа и пластикового инструмента снимите заднюю крышку.
Если внутри есть карта памяти, не забудьте извлечь её!
Шаг 2

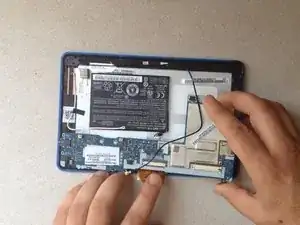

Сначала отключите аккумулятор.
Теперь отключите громкоговоритель и снимите заднюю крышку.

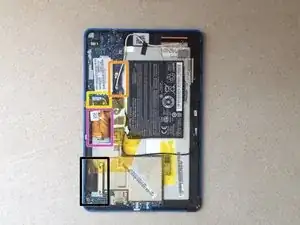

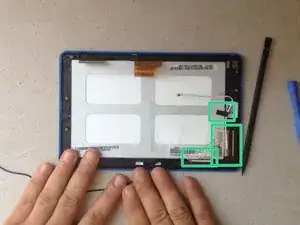

Удалите все скотчи и отсоедините шлейф сенсорного экрана...
шлейф ЖК-дисплея,
микрофон,
и шлейфы антенн Wi‑Fi и Bluetooth.
Шаг 3

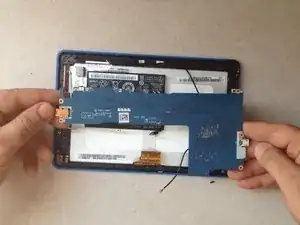

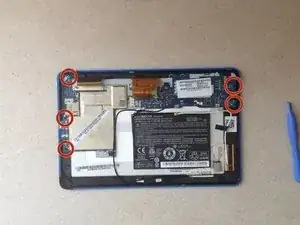

Открутите 5 винтов и извлеките материнскую плату.
Шаг 4

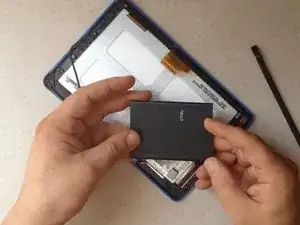

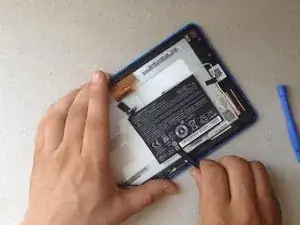

Аккумулятор приклеен к металлическому экранотражателю ЖК с помощью двустороннего скотча.
Используйте пластиковые инструменты и аккуратно удалите его.
Снимите все ленты с металлического экрана ЖК.
Шаг 5

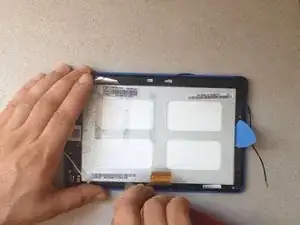

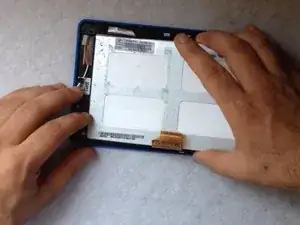

ЖК-дисплей удерживается металлической рамкой и рядом фиксаторов.

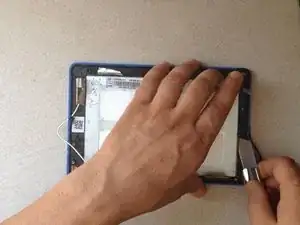

Используйте нож и пластиковый инструмент, чтобы отделить ЖК-дисплей.
Работайте медленно, чтобы не повредить дисплей.
Теперь установите новый ЖК-дисплей и соберите планшет в обратном порядке.
Шаг 6

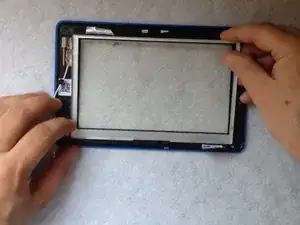

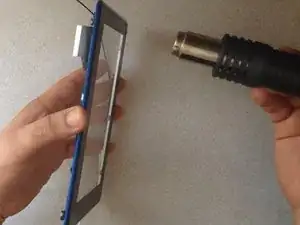

Подогрейте сенсорный экран.

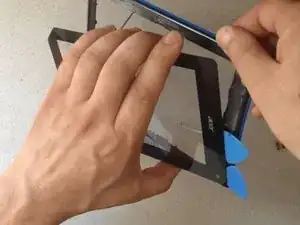

Начните отдирание с одного из углов. С помощью ножа сделайте место для пластиковой лопатки.
Держите сенсор в тепле, чтобы отделять его было легче.
Нам важно сохранить только рамку.
Шаг 7

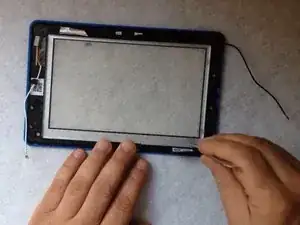

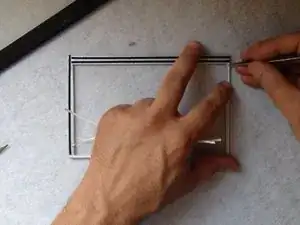

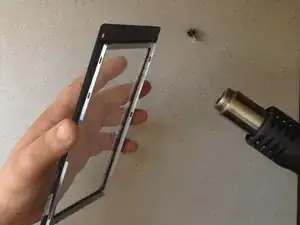

Снова используйте горячий воздух и пластиковые инструменты, чтобы отделить металлическую рамку держателя экрана.
Шаг 8

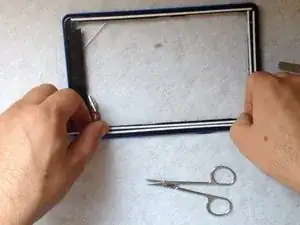

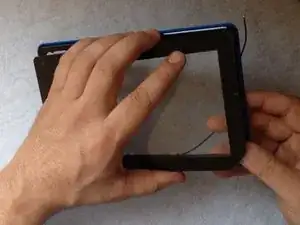

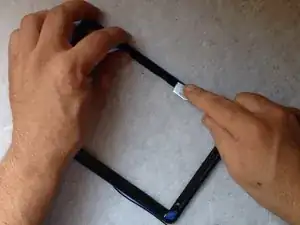

Перед установкой нового сенсорного экрана очистите рамку и наклейте двусторонний скотч.
Для очистки можно использовать спирт.
Шаг 9
Снова используйте двусторонний скотч для установки металлической рамки ЖК.
Шаг 10
Соберите планшет.
.

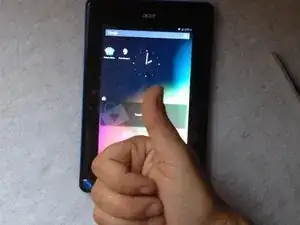

У Вас получилось?
Пожалуйста, ПОДПИШИТЕСЬ на мой канал ツ
Заключение
Чтобы собрать устройство, следуйте этим инструкциям в обратном порядке.
Перевод руководства с ifixit.com
