Замена док-порта Acer Iconia Tab A501
Док-порт используется для подключения к устройству аксессуаров, таких как клавиатуры. Следуйте шагам руководства, чтобы заменить существующий док-порт на устройстве.
Шаг 1
Выключите устройство перед его вскрытием.
Используйте пластиковый инструмент для открытия, чтобы аккуратно отслоить заднюю крышку, начиная от кнопок регулировки громкости.
Продолжайте отщёлкивать заднюю крышку вдоль короткой стороны, ближайшей к камере, и по периметру устройства.
Шаг 2
Когда задняя крышка отойдёт достаточно — немного больше чем по половине окружности устройства — её будет легко снять.
Шаг 3
В следующем шаге будьте осторожны, чтобы не сжать слишком сильно и не поцарапать плату.

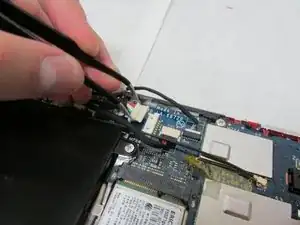

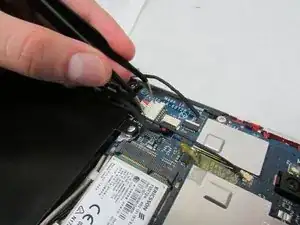

Используйте изогнутые пинцеты, чтобы отсоединить белый разъём между материнской платой и батареей, расположенный посередине стороны, противоположной док-порту.
Шаг 4

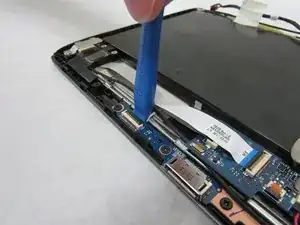

Используйте пластиковый инструмент для открытия, чтобы поднять фиксатор ленточного кабеля на плате док-порта; кабель плоский, белый и сложенный.

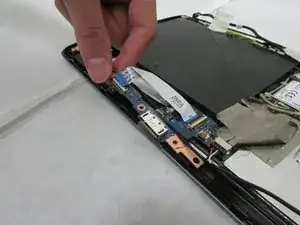

Отсоедините сложенный белый ленточный кабель на плате док-порта.
Шаг 5

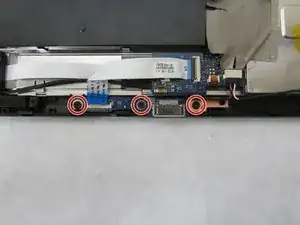

Отверткой Phillips #1 отвинтите три винта с крестообразным шлицем длиной 3,0 мм, удерживающие док-порт на месте.
Шаг 6

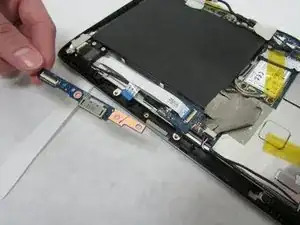

Снимите док-порт.
Заключение
Для сборки устройства выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
