Замена материнской платы Acer Iconia Tab A501

Выключите устройство перед его разборкой.

Используйте пластиковый инструмент для вскрытия, чтобы аккуратно отделить заднюю крышку, начиная с кнопок регулировки громкости.

Продолжайте отделять заднюю крышку вдоль короткой стороны, ближайшей к камере, и вокруг устройства.

Когда зазор будет достаточным, чуть более чем на половину окружности устройства, заднюю крышку можно легко снять.

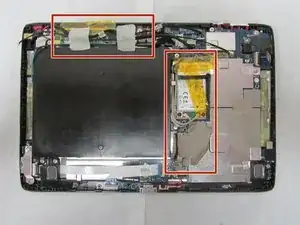

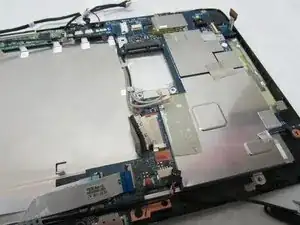

Удалите всю ленту с устройства.

На следующем шаге будьте осторожны — не сжимайте слишком сильно и не поцарапайте материнскую плату.

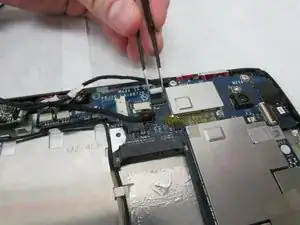

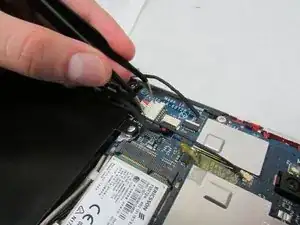

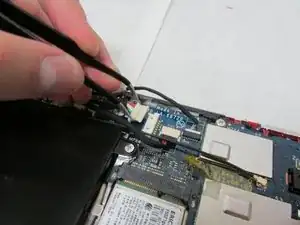

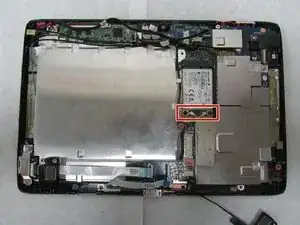

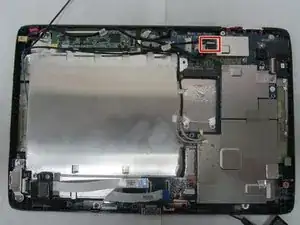

Используйте изогнутые пинцеты, чтобы отсоединить кабель между материнской платой и аккумулятором от белого разъёма в середине стороны, противоположной док-порту.

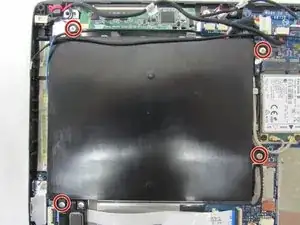

Используйте отвертку Phillips #1, чтобы выкрутить четыре винта с крестообразным шлицем длиной 4,0 мм, крепящие аккумулятор к материнской плате.

Извлеките аккумулятор.

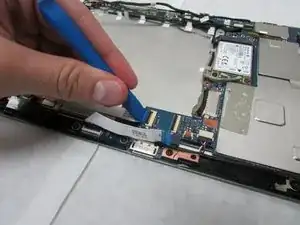

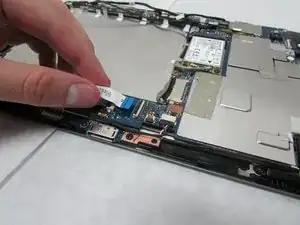

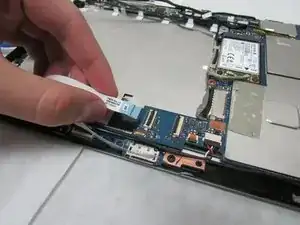

Используйте пластиковый инструмент для вскрытия, чтобы отогнуть фиксатор на материнской плате, к которому подключён сложенный белый ленточный кабель.

Снимите сложенный белый кабель.

Используйте пластиковый инструмент для вскрытия, чтобы отогнуть фиксатор на материнской плате, к которому подключён прямой белый ленточный кабель.

Снимите прямой белый ленточный кабель.

На этом шаге будьте осторожны — не сжимайте слишком сильно и не поцарапайте материнскую плату.

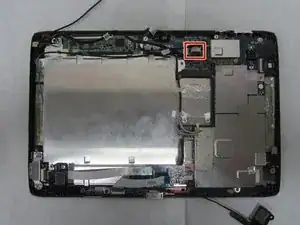

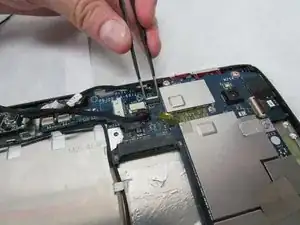

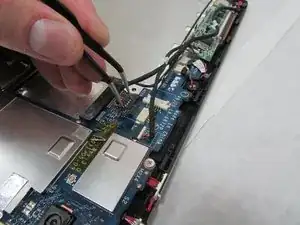

Используйте изогнутые пинцеты, чтобы отсоединить кабель с красным, белым и зелёным проводами от бежевого разъёма, расположенного чуть в стороне от док-порта.

Отверткой Phillips #1 отвинтите винт с крестообразным шлицем 3,0 мм на динамике рядом с разъёмом Micro‑HDMI.

Отверткой Phillips #1 отвинтите винт с крестообразным шлицем 4,0 мм на динамике рядом с разъёмом Micro‑HDMI.

Снимите динамик.

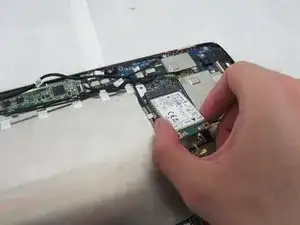

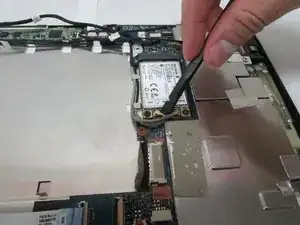

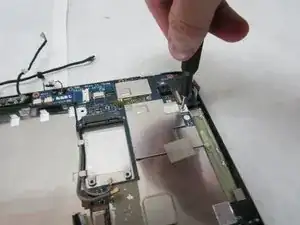

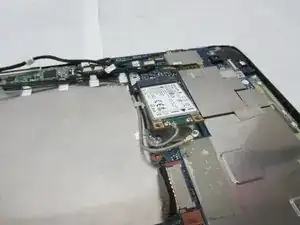

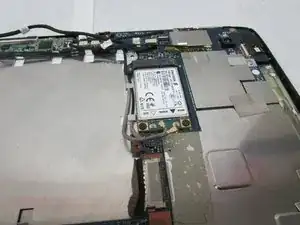

Используйте плоский конец стандартного лопатки (spudger), чтобы отсоединить два маленьких поворотных разъёма, подключенных к беспроводному адаптеру.

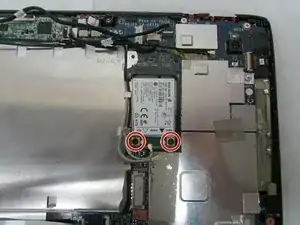

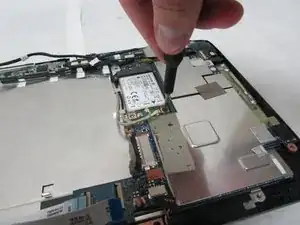

Отверткой Phillips #1 удалите два винта с крестообразным шлицем 3,0 мм, удерживающие адаптер.

Осторожно сдвиньте адаптер, чтобы извлечь его.

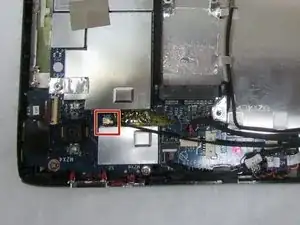

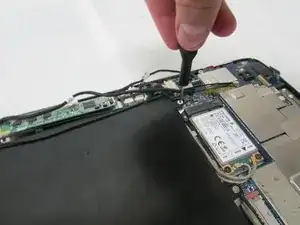

Используйте широкую часть стандартной лопатки (spudger), чтобы снять поворотный разъём антенны 3G под тыльной камерой.

На следующем шаге будьте осторожны — не сжимайте слишком сильно и не поцарапайте материнскую плату.

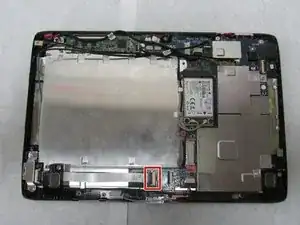

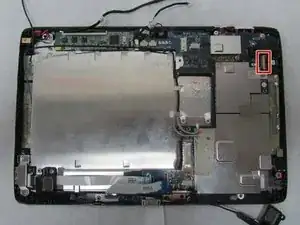

Используйте изогнутые пинцеты, чтобы отсоединить кабель с красными проводами от бежевого разъёма напротив док-порта.

На этом шаге будьте осторожны — не сжимайте слишком сильно и не поцарапайте материнскую плату.

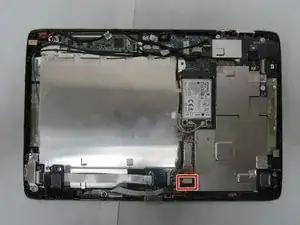

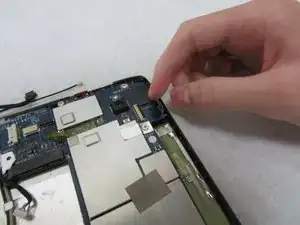

Используйте пинцет, чтобы снять разъём сенсорного экрана с материнской платы.

На этом шаге будьте осторожны — не сжимайте слишком сильно и не поцарапайте материнскую плату.

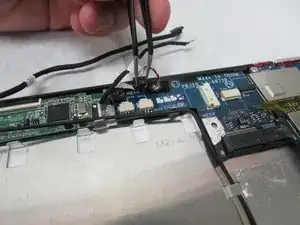

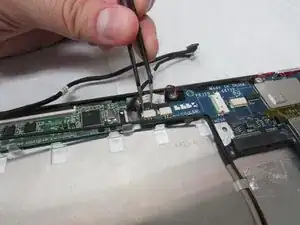

Используйте изогнутые пинцеты, чтобы отсоединить два разъёма микрофона, которые находятся над оранжево-коричневым разъёмом сенсорного экрана и рядом с отверстием под аккумулятор.

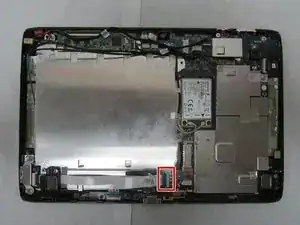

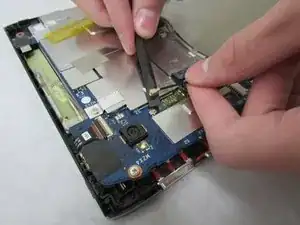

Используйте пластиковый инструмент для вскрытия, чтобы отогнуть фиксатор белого разъёма фронтальной камеры прямо над тыльной камерой.

Отсоедините кабель камеры от материнской платы.

Будьте осторожны на следующем шаге.

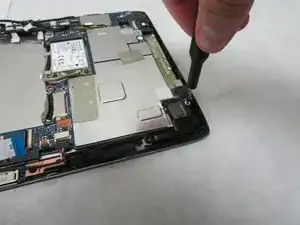

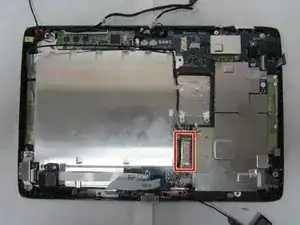

Используйте широкий плоский конец стандартной лопатки, чтобы отсоединить разъём дисплея от большого металлического порта рядом с отсеком аккумулятора.

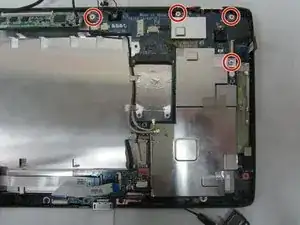

Отверткой Phillips #1 отвинтите четыре винта с крестообразным шлицем длиной 4,0 мм, крепящие материнскую плату.

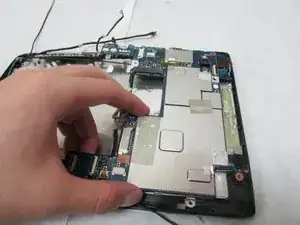

Снимите материнскую плату.
