Замена порта USB-A/Micro-USB на Acer Iconia Tab A501
Порт USB-A/Micro-USB расширяет возможности подключения планшета к другим портативным устройствам. Следуйте этому руководству, чтобы заменить порт USB-A/Micro-USB.
Шаг 1
Выключите устройство перед его вскрытием.

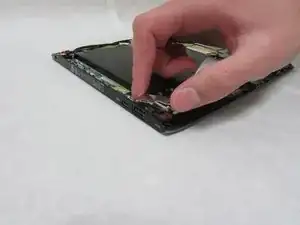

Используйте пластиковый инструмент для разъёма, чтобы аккуратно отделить заднюю крышку, начиная с кнопок регулировки громкости.
Продолжайте отделять заднюю крышку вдоль короткой стороны, ближайшей к камере, и вокруг корпуса устройства.
Шаг 2
Когда крышка будет отделена примерно чуть более чем наполовину по окружности, её будет легко снять.
Шаг 3
В следующем шаге будьте осторожны, не сжимайте слишком сильно и не царапайте материнскую плату.

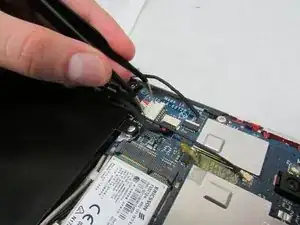

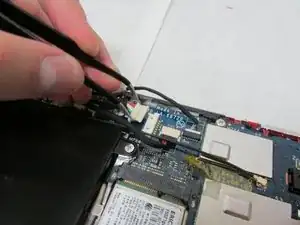

Используйте наклонные пинцеты, чтобы отключить белый разъём между материнской платой и аккумулятором в середине стороны, противоположной док-порту.
Шаг 4

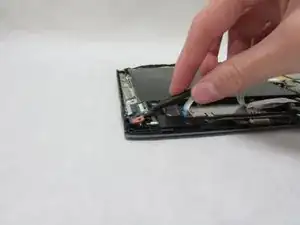

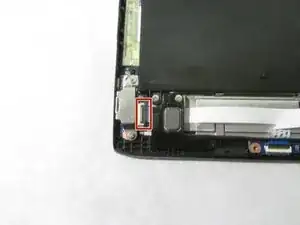

Используйте пластиковый инструмент для разъёма, чтобы приподнять фиксатор плоского белого шлейфа, подключенного к плате USB-портов.
Снимите плоский белый шлейф.
Шаг 5

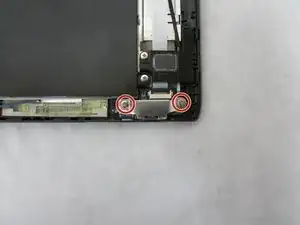

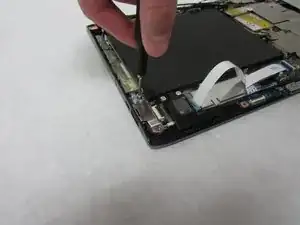

Используйте крестовую отвёртку Phillips №1, чтобы выкрутить два винта Phillips длиной 4,0 мм, крепящие металлическую пластину, плату USB и корпус.
Шаг 6

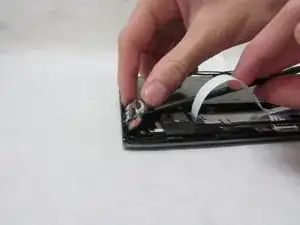

Используйте лопаточку Halberd, чтобы аккуратно поддеть и извлечь разъёмы.
Заключение
Для повторной сборки устройства выполните эти действия в обратном порядке.
Перевод руководства с ifixit.com
