Замена разъёма питания Acer Iconia Tab A501

Выключите устройство перед его открытием.

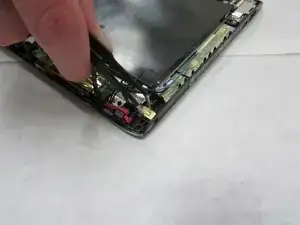

Используйте пластиковый инструмент для вскрытия, чтобы аккуратно отделить заднюю крышку, начиная с кнопок регулировки громкости.

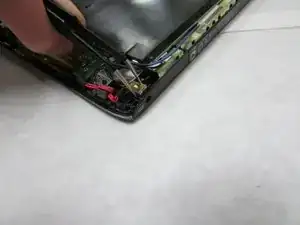

Продолжайте отделять заднюю крышку вдоль короткой стороны, ближайшей к камере, и по периметру устройства.

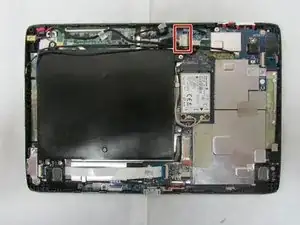

Когда задняя крышка будет отделена чуть более чем на половину вокруг устройства, её можно будет легко снять.

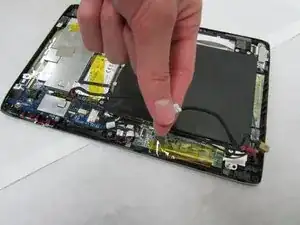

Удалите любую ленту, закрывающую чёрный оплёточный кабель, соединяющий разъём питания с материнской платой.

В следующем шаге будьте осторожны, чтобы не сдавить слишком сильно и не поцарапать материнскую плату.

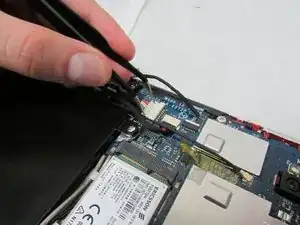

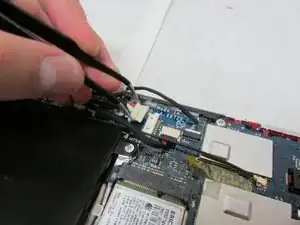

Используйте изогнутые пинцеты, чтобы отключить кабель питания материнской платы от белого разъёма в середине стороны, противоположной док-порту.

В следующем шаге будьте осторожны, чтобы не сдавить слишком сильно и не поцарапать материнскую плату.

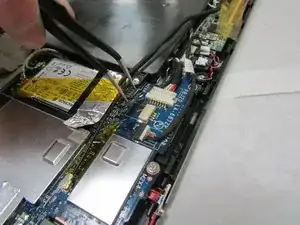

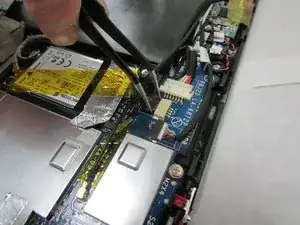

Используйте изогнутые пинцеты, чтобы отключить кабель с красными проводами от бежевого разъёма в середине стороны, противоположной док-порту.

Разъём может быть приклеен снизу и потребовать небольшого усилия для извлечения.

Используйте изогнутые пинцеты, чтобы аккуратно вынуть разъём питания, расположенный в углу, противоположном порту Micro-HDMI устройства.
