Замена модуля беспроводной связи Acer Iconia Tab A501
Модуль беспроводной связи необходим для подключения к сети Wi-Fi или мобильной сети. В этом руководстве описывается процесс замены модуля беспроводной связи в планшете Acer Iconia Tab A501.
Шаг 1
Перед началом разборки выключите устройство.
Используйте пластиковую инструмент для вскрытия, чтобы аккуратно отделить заднюю крышку, начиная с кнопок регулировки громкости.
Продолжайте отделять заднюю крышку вдоль короткой стороны, ближайшей к камере, и далее по периметру устройства.
Шаг 2
Когда задняя крышка будет отсоединена более чем наполовину, её можно будет легко снять с устройства.
Шаг 3
На следующем шаге будьте осторожны: не надавливайте слишком сильно и не поцарапайте материнскую плату.

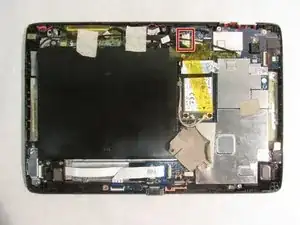

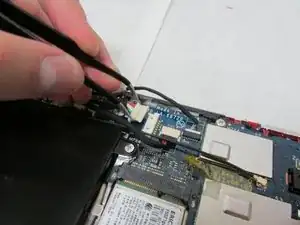

Используйте изогнутые пинцет, чтобы отсоединить кабель материнской платы от аккумулятора от белого разъёма на боковой стороне, противоположной порту подключения.
Шаг 4

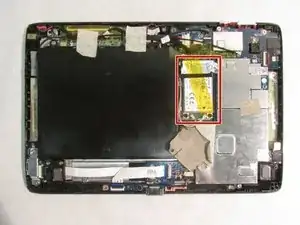

Удалите всю ленту, закрывающую модуль беспроводной связи.
Шаг 5

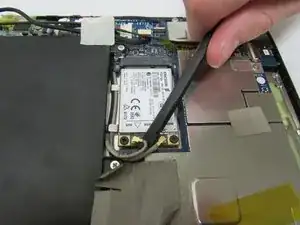

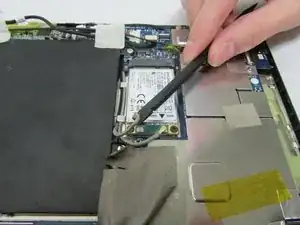

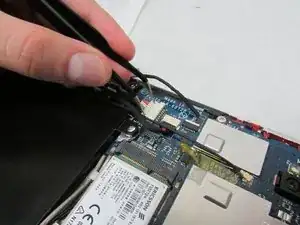

Используйте плоский конец стандартной лопатки, чтобы отсоединить два маленьких поворотных разъёма, подключённых к модулю беспроводной связи.
Шаг 6

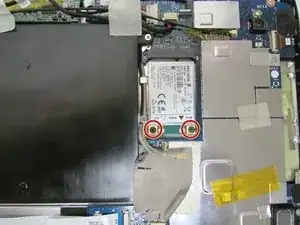

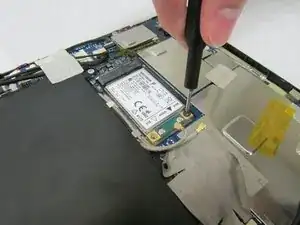

Используйте отвёртку Phillips #1, чтобы вывернуть два винта с крестообразным шлицем длиной 3,0 мм, фиксирующих модуль.
Шаг 7

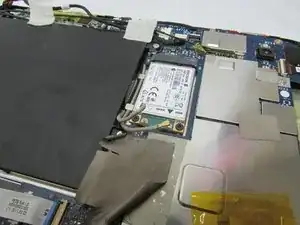

Осторожно выдвиньте модуль, чтобы удалить его.
Заключение
Чтобы собрать устройство, выполните эти инструкции в обратном порядке.
