Замена камеры Samsung Galaxy Tab E 9.6 Wi‑Fi
Это пошаговое руководство по замене камеры на Вашем планшете Samsung. Для замены камеры потребуются различные инструменты, предназначенные для работы с планшетами и смартфонами. В нашем руководстве перечислены конкретные инструменты, которые мы использовали для выполнения замены камеры. Этот ремонт необходим, если Вы больше не можете сделать снимок из‑за внутренней неисправности камеры или если объектив треснул при ударе о твёрдую поверхность. При замене камеры следует особенно осторожно отсоединять дигитайзер от ЖК‑экрана. Дигитайзер соединён с платой лентовыми кабелями, поэтому важно отгибать дигитайзер медленно и аккуратно, чтобы не порвать кабели. Остальные шаги также следует выполнять осторожно, но они не представляют такой же высокой опасности при ошибке.
Шаг 1

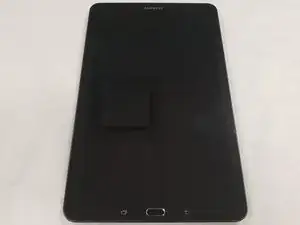

Разместите планшет на ровной поверхности

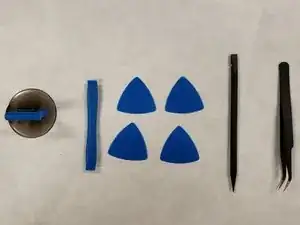

Подготовьте необходимые инструменты: лопатка iFixit, пластиковые меди iFixit, точные пинцеты, присоска и пластиковая лопатка.
Шаг 2
Разместите присоску в центре экрана. Плотно прижмите её вниз.
Это поможет приподнять экран после ослабления краёв.
Шаг 3

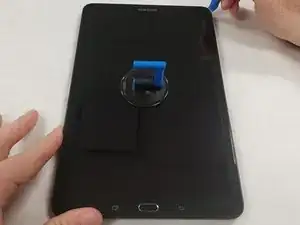

Возьмите лопатка iFixit и задвиньте острый конец в угол экрана. Подденьте его вверх, приподнимая угол экрана.
Шаг 4
Поместите пластиковую меди iFixit между приподнятым углом и корпусом, чтобы экран не упал обратно в корпус.
Шаг 5

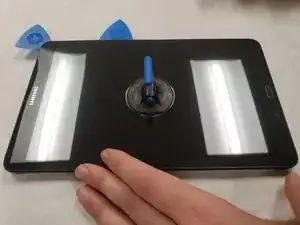

Продолжайте по периметру экрана, пока не установите меди в каждом оставшемся углу.
Будьте осторожны при отрывании двустороннего скотча при подъёме экрана, чтобы не разбить экран.
Шаг 6

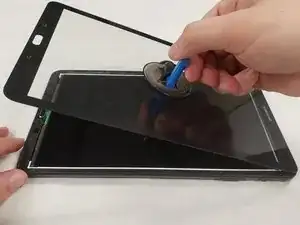

Возьмите присоску и аккуратно поднимите экран в направлении верхней части планшета.
При подъёме экрана следите, чтобы не повредить лентовый кабель в верхней части планшета.
Шаг 7

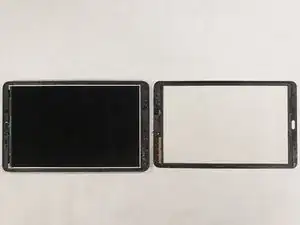

Положите снятый экран, который всё ещё прикреплён к лентовому кабелю, на стол лицевой стороной вниз.
Шаг 8

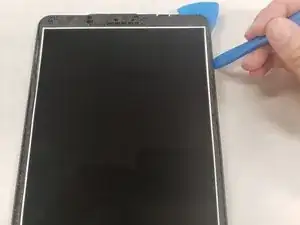

Возьмите лопатка iFixit и задвиньте острый конец в угол корпуса, затем подденьте вверх.
Поместите пластиковую меди iFixit между корпусом и сборкой ЖК‑экрана.
Шаг 9

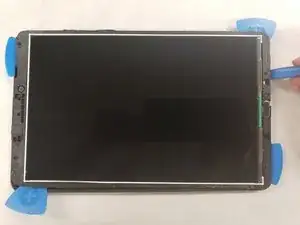

Продолжайте вдоль внешнего края корпуса, пока не установите пластиковую меди iFixit в каждом углу.
Шаг 10

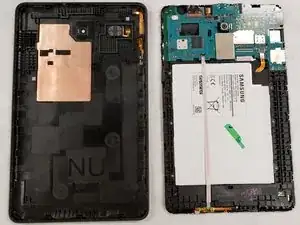

Снимите сборку ЖК‑экрана с корпуса и положите её лицевой стороной вниз на стол.
Шаг 11

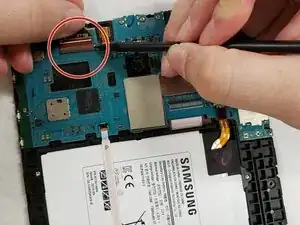

Найдите разъём лентового кабеля на задней стороне сборки ЖК‑экрана.
Используйте пластиковую лопатку, чтобы поддеть фиксатор ZIF вверх.
Аккуратно вытяните лентовый кабель, чтобы отсоединить его от разъёма.
Шаг 12

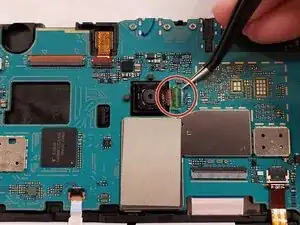

Используйте изогнутые точные пинцеты и аккуратно снимите защитную зелёную плёнку с поверхности разъёма камеры.
Шаг 13

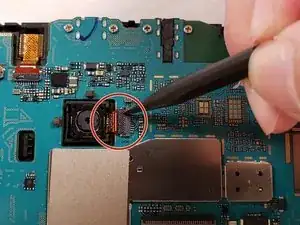

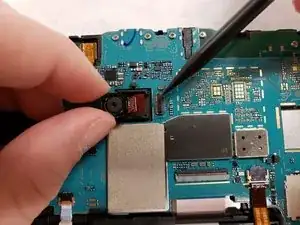

Используйте пластиковую лопатку и осторожно подденьте фиксатор ZIF вверх, чтобы освободить лентовый кабель.
Шаг 14
Возьмите камеру и потяните вверх и от разъёма.
Заключение
Для сборки устройства выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
