Замена аккумулятора Samsung Galaxy Tab E 9.6 Wi-Fi

Обязательно отключите питание планшета и уберите все внешние источники питания перед началом этого шага.

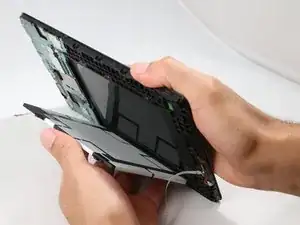

Вставьте один из синих пластиковых инструментов между стеклянным дисплеем и краем внешнего корпуса планшета, чтобы разорвать уплотнение вокруг дисплея. Не имеет значения, с какого места вы начнете, но как только вы создадите зазор, продолжайте открывать зазор вокруг края устройства.

Дисплей и задняя крышка должны аккуратно отделиться после формирования зазора вокруг периметра.

Этот шаг требует значительных усилий для открытия планшета. Не стесняйтесь. Как только вы создадите зазор, будьте осторожны, чтобы не прищемить пальцы!

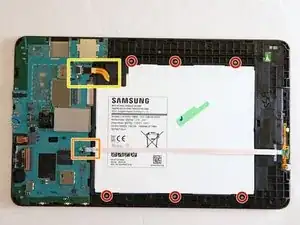

На обратной стороне дисплея вы найдете все основные аппаратные компоненты, включая аккумулятор. Вам нужно будет удалить шесть винтов с крестовым шлицем PH000 длиной 3 миллиметра и два шлейфа.

Не прокалывайте и не повреждайте корпус аккумулятора, видимый в белом цвете.

Первый шлейф для удаления — это длинный шлейф. Он перекрывает весь аккумулятор. Он отмечен оранжевым в изображении Шага 2.

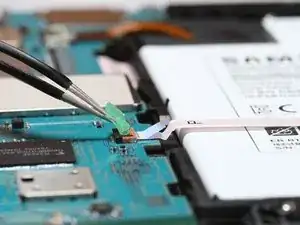

Используя пинцет, аккуратно удалите зеленую ленту с клипсы на конце шлейфа.

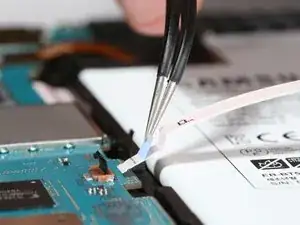

Наконец, осторожно поднимите рычаг клипсы, и шлейф должен легко выйти из своего слота.

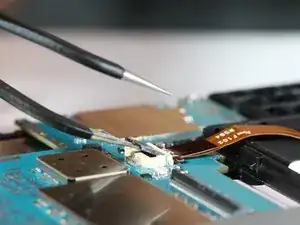

Второй шлейф для удаления — это более широкий оранжевый шлейф. Процесс очень похож на шаг 2. Этот шлейф отмечен желтым цветом на изображении в шаге 2.

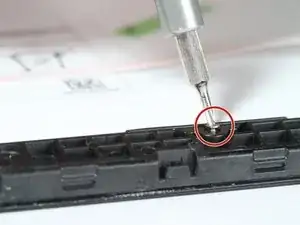

Используйте "PH000 отвертку", чтобы удалить 6 винтов длиной 3 миллиметра вокруг корпуса аккумулятора. Все 6 винтов обведены красным на изображении, представленном в шаге 2.

После того как все 6 винтов и 2 шлейфа удалены, аккумулятор должен очень легко освободиться от сборки дисплея.
