Замена сенсорного экрана Acer Iconia Tab A3-A10

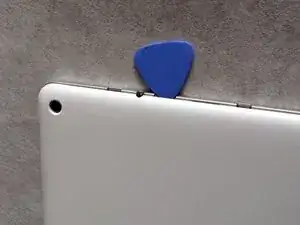

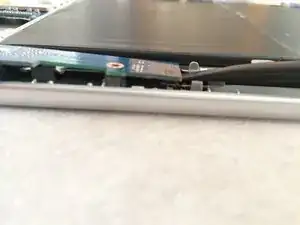

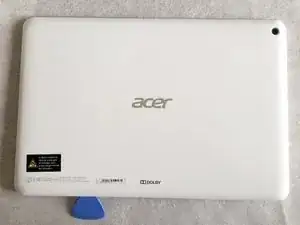

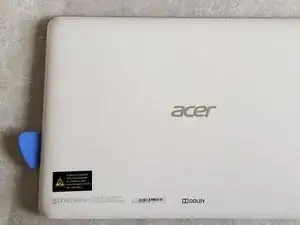

Начните отщелкивать заднюю крышку, вставив пластиковый инструмент для вскрытия у разъема microSD.

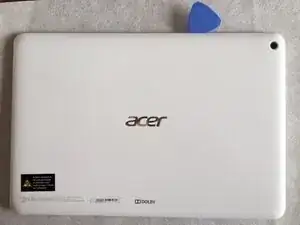

Продолжайте освобождать заднюю крышку, отщелкивая против часовой стрелки.

Продолжайте поворачивать вокруг устройства.

Вот и всё !!

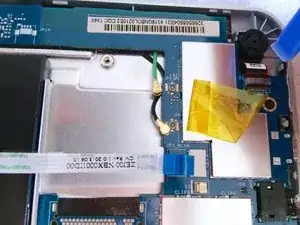

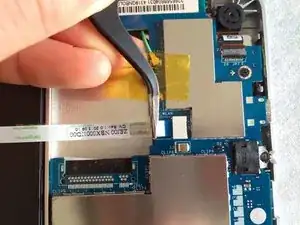

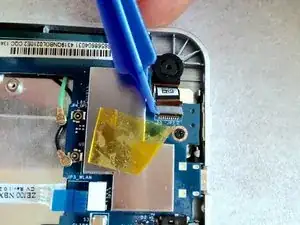

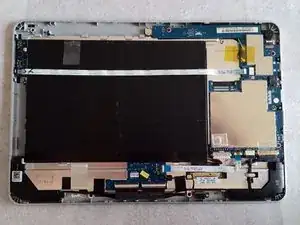

Снимите жёлтую ленту.

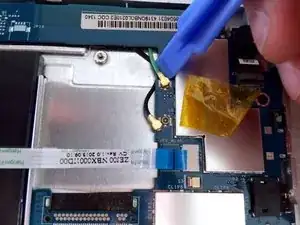

Отключите оба антенных разъема Wi‑Fi. (зелёный и чёрный провода)

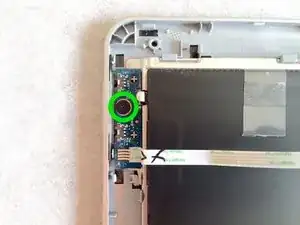

Уберите один винт Phillips 000, крепящий плату с кнопками громкости.

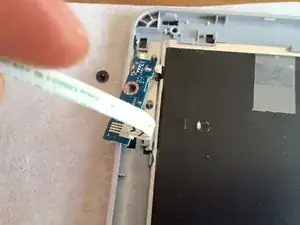

Вытащите гибкий кабель из разъёма.

Держите за голубую пластиковую полоску.

Осторожно подтяните гибкий кабель, чтобы отлепить его от металлической пластины и аккумуляторного блока.

Затем снимите плату с кнопками громкости.

Для модели A3‑A11 (3G) плата сотовой связи располагается прямо над гибким кабелем, где он приклеен к металлической пластины. (видно пустое место для разъёма на плате)

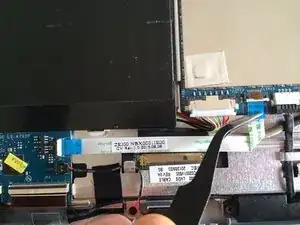

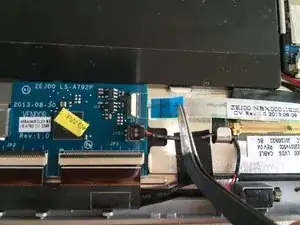

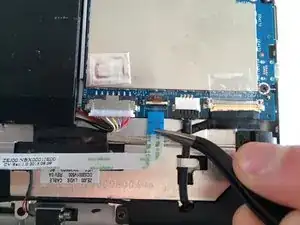

Подденьте белые защёлки, чтобы разблокировать два разъёма.

Снимите гибкий кабель, вытянув его из двух разъёмов.

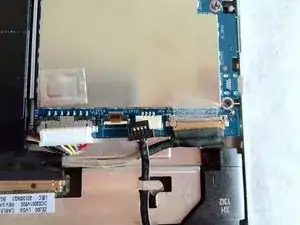

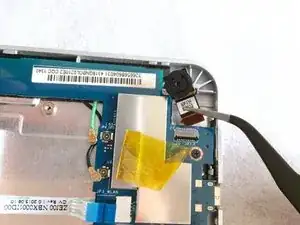

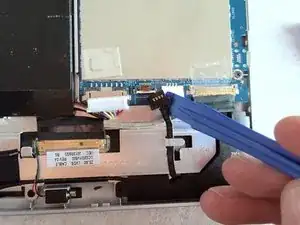

Подденьте чёрную защёлку, чтобы разблокировать разъём камеры.

Осторожно вытащите камеру из разъёма.

Отключите оба разъёма, просто потянув их наружу.

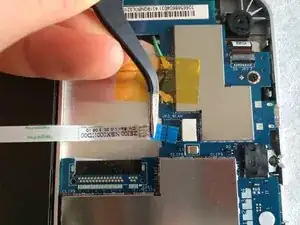

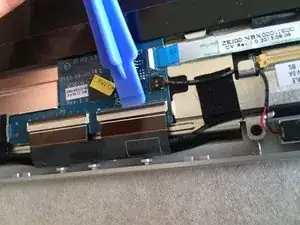

Разблокируйте оба разъёма сенсорного экрана, подняв серые защёлки.

Выньте два гибких кабеля.

Отклейте кристаллические кусочки ленты по обеим сторонам разъёма.

Вы можете:

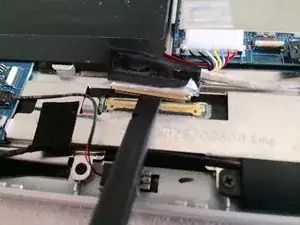

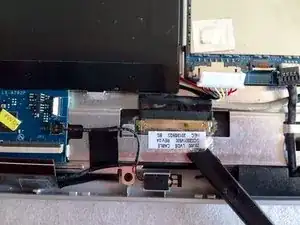

Вынуть, захватив разъём кабеля за часть, обмотанную чёрной лентой.

Подтолкнуть разъём кабеля при помощи лопатки с обеих его сторон. Или большой плоской лопаткой по золотой части.

Оба способа одновременно...

Будьте осторожны !!

Снимите кабель дисплея.

Подденьте вибромотор, чтобы освободить его.

Снимите четыре винта Phillips, крепящих два динамика.

Отклейте две полоски ленты, фиксирующие кабель, соединяющий динамики.

Снимите динамики и кабель.

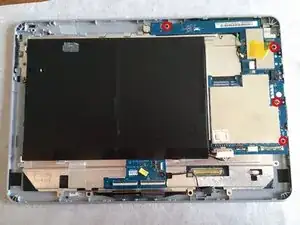

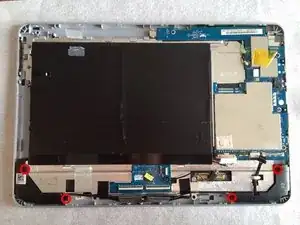

Снимите четыре винта Phillips, крепящие материнскую плату.

Отключите фронтальную камеру при помощи лопатки.

Вставьте плоскую лопатку между материнской платой и гибким кабелем камеры.

Затем поверните лопатку на 90°.

Оно должно легко отделиться!

Не прилагайте чрезмерной силы. Если не получается, вероятно, вы неправильно расположили инструмент.

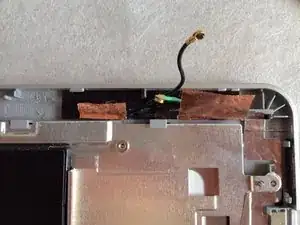

Отклейте медные ленты от металлической пластины.

Не применяйте чрезмерную силу при отклеивании медных лент от металлической пластины. Это может порвать медь.

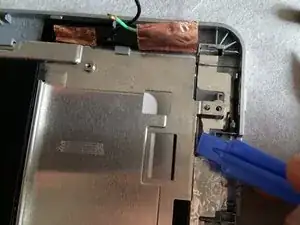

Отклейте алюминиевую ленту, обеспечивающую контакт заземления.

Не применяйте чрезмерную силу при отклеивании алюминиевой ленты от металлической пластины. Это может порвать алюминий.

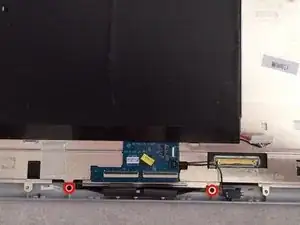

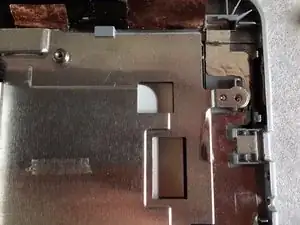

Снимите два оставшихся винта Phillips, крепящих металлическую пластину.

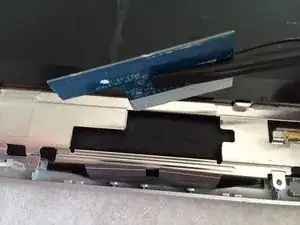

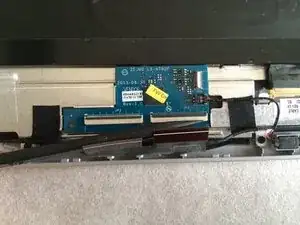

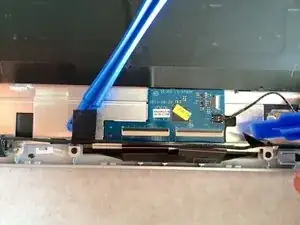

Освободите плату сенсорного экрана от клея, фиксирующего её к дисплею снизу.

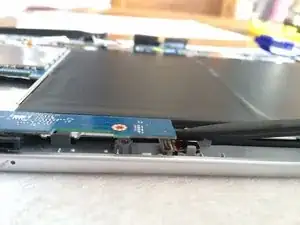

Вставьте лопатку и отклейте тыльную сторону платы.

Снизу платы нет выступающих компонентов!

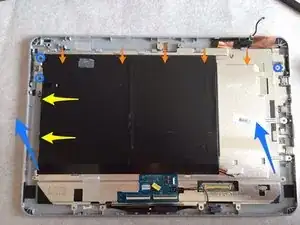

3 точки для снятия металлической пластины с блоком аккумуляторов:

Жёлтые стрелки : только два маленьких защёлки ещё удерживают металлическую пластину (все винты были удалены на предыдущих шагах).

Синие стрелки : приподнимите металлическую пластину, чтобы штифты освободились (синие круги).

Оранжевые стрелки : потяните металлическую пластину на себя, чтобы освободить пластину от верхних защёлок.

Снимите дисплей.

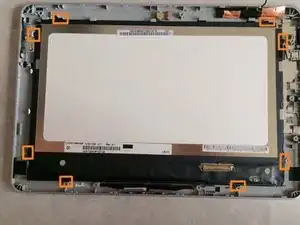

Восемь резиновых прокладок мягко удерживают дисплей на пластиковом каркасе.

Здесь начинается трудоёмкая работа.

Сенсорный экран прочно приклеен к рамке вспененной двусторонней лентой.

Вы можете нагреть участок с лентой феном, чтобы уменьшить её сопротивление.

Когда клей размягчится, введите пластиковые монтажные инструменты, чтобы разъединить рамку и сенсор.

Будьте осторожны: сенсорный экран легко разбивается на мелкие осколки при поддевании.

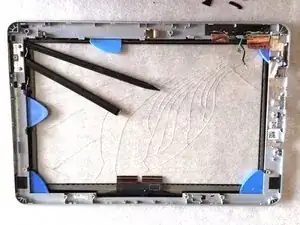

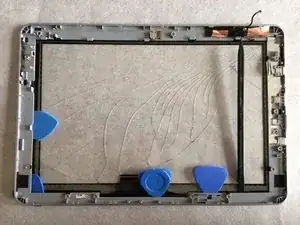

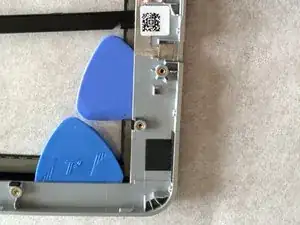

Вставьте пластиковые монтажные инструменты и вращательными движениями отделяйте рамку от сенсора.

Будьте осторожны: сенсорный экран легко разбивается на мелкие осколки.

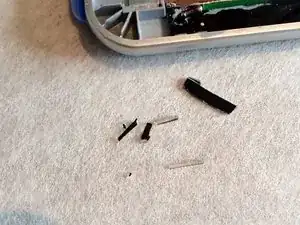

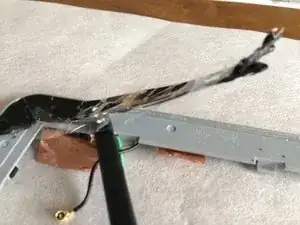

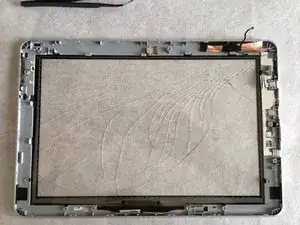

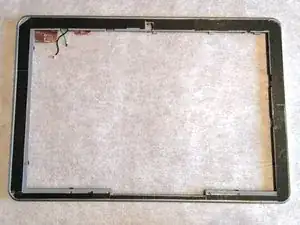

Поскольку сенсор, вероятно, разобьётся на множество кусочков, заклейте оставшиеся фрагменты прозрачной лентой.

Это предотвратит рассыпание на мелкие осколки и защитит ваши глаза!

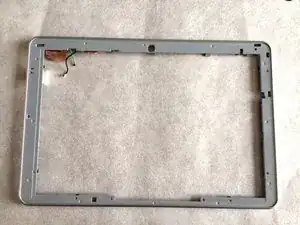

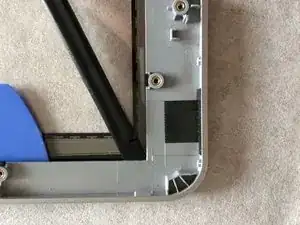

Удалите все оставшиеся следы клея перед установкой новой ленты.

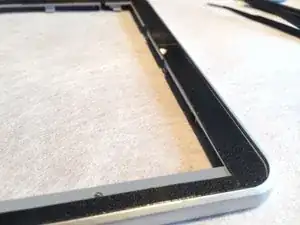

Я использовал стандартную вспененную двустороннюю ленту.

Вырежьте по нужному размеру, чтобы не осталось свободного пространства, через которое могла бы проникнуть грязь!

Снимите внутреннюю защитную плёнку с нового сенсорного экрана.

Разместите его в основном каркасе.

Плотно прижмите к клею, чтобы зафиксировать!
